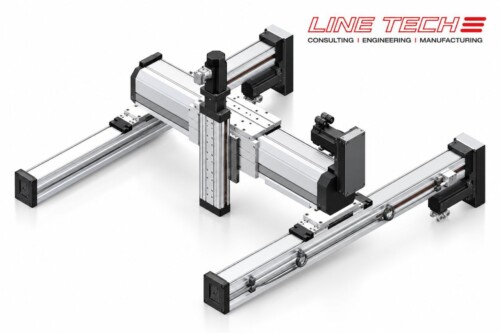

Kundenspezifisches Mehrachssystem: Höchste Präzision bei anspruchsvollen Dimensionen

Wenn grosse Verfahrwege, hohe Belastungen und engste Toleranzen zusammentreffen, sind durchdachte Engineering-Lösungen gefragt.

Die LINE TECH AG entwickelt und fertigt kundenspezifische Linearachsen und Mehrachssysteme, die auch aussergewöhnliche Anforderungen an Genauigkeit und Dimensionierung erfüllen. Ein aktuelles Kundenprojekt zeigt, wie entscheidend das Zusammenspiel von Konstruktion, Eigenfertigung und Qualitätssicherung ist.

Technische Herausforderung: 500 mm Auslenkung bei ±0,2 mm Linientreue

Bei der Entwicklung eines kundenspezifischen Mehrachssystems stand die Einhaltung einer besonders anspruchsvollen geometrischen Genauigkeit im Mittelpunkt.

Die technischen Eckdaten des Projekts:

Achslänge Y: 2'000 mm
Auslenkung der Z-Achse: 500 mm
Geforderte Linientreue: ±0,2 mm
Ausführung: Kundenspezifisches Mehrachssystem

Insbesondere die Kombination aus grosser Auslenkung der Z-Achse und der geforderten Linientreue stellte hohe Anforderungen an die Bearbeitungsgenauigkeit und die geometrische Ausrichtung des Gesamtsystems.

Bereits geringfügige Abweichungen der Trägerkonstruktion können sich bei solchen Dimensionen auf die Genauigkeit des Gesamtsystems auswirken.

Präzisionsbearbeitung im eigenen Haus

Um die geforderte Linientreue sicherzustellen, wurden die mit eigener Matrize bereits präzise gefertigten Aluminiumprofile auf unserer hauseigenen Bearbeitungsmaschine zusätzlich überarbeitet.

Die LINE TECH AG verfügt über die Möglichkeit, Profile mit einer Länge von bis zu 8,5 Metern am Stück zu bearbeiten. Diese Fertigungskapazität ermöglicht es uns, auch gross dimensionierte Linearachsen gezielt nachzubearbeiten und geometrische Anforderungen direkt im eigenen Haus umzusetzen.

Der entscheidende Vorteil liegt dabei in unserer hohen Fertigungstiefe. Konstruktion, Engineering, mechanische Bearbeitung und Montage sind eng miteinander verknüpft. Notwendige Optimierungen können dadurch ohne aufwendige externe Bearbeitungsschritte realisiert werden.

Qualitätssicherung durch präzise Vermessung

Eine präzise Fertigung allein genügt nicht. Entscheidend ist der messtechnische Nachweis, dass die geforderten Toleranzen am fertig montierten System eingehalten werden.

Nach der Montage wurde das komplette Mehrachssystem auf unserer hauseigenen Messstation umfassend vermessen.

Dabei wurden die relevanten geometrischen Eigenschaften überprüft, die Einhaltung der geforderten Linientreue kontrolliert und die Messergebnisse dokumentiert.

Erst nach erfolgreicher Qualitätsprüfung und vollständiger Dokumentation wurde das System für die Auslieferung freigegeben.

Engineering, Fertigung und Qualitätssicherung aus einer Hand

Dieses Projekt verdeutlicht, welchen Mehrwert eine hohe Fertigungstiefe bei kundenspezifischen Linearsystemen bietet.

Von der technischen Auslegung über die präzise Bearbeitung bis zur abschliessenden Vermessung vereint die LINE TECH AG sämtliche entscheidenden Kompetenzen unter einem Dach.

Für unsere Kunden bedeutet dies kurze Abstimmungswege, eine hohe Flexibilität bei individuellen Anforderungen und die Sicherheit, dass Konstruktion und Fertigung optimal aufeinander abgestimmt sind.

Individuelle Lineartechnik für anspruchsvolle Anwendungen

Ob grosse Verfahrwege, besondere Einbauverhältnisse oder anspruchsvolle Genauigkeitsanforderungen: Standardlösungen stossen im Maschinen- und Anlagenbau immer wieder an ihre Grenzen.

Genau hier setzt die LINE TECH AG an. Mit langjähriger Erfahrung in der Entwicklung und Fertigung kundenspezifischer Linearachsen und Mehrachssysteme realisieren wir Lösungen, die konsequent auf die jeweilige Anwendung abgestimmt sind.

Sie planen eine Anwendung mit besonderen Anforderungen an Präzision, Verfahrweg oder Baugrösse?

Unsere Spezialisten unterstützen Sie von der ersten technischen Abklärung bis zur fertig geprüften Lineartechniklösung.
