Kompakteinheiten für mittlere bis hohe Belastungs- und Prä­zi­sions­an­for­der­ung­en

LINE TECH-Kompakteinheiten KE…Z… / KE…R…

Kompakteinheiten mit Zahnriementrieb oder Kugelgewindetrieb für Anwendungen mit mittleren bis hohen Belastungs- und Präzisionsanforderungen

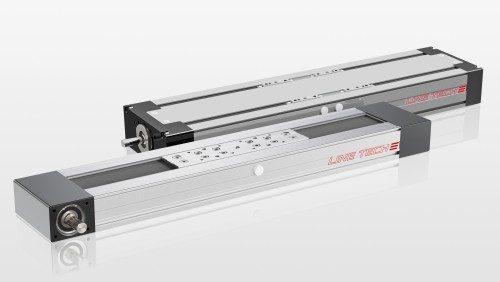

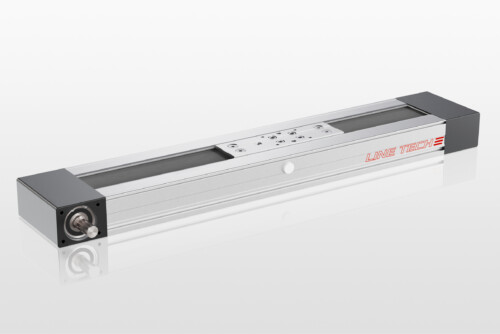

Line Tech Kompakteinheit / Compact unit KE Z R

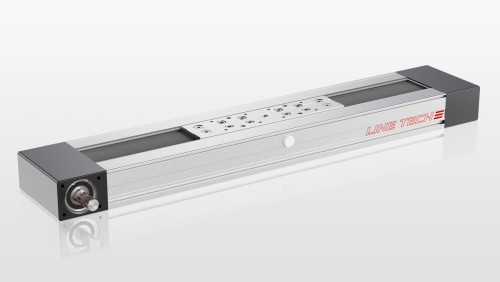

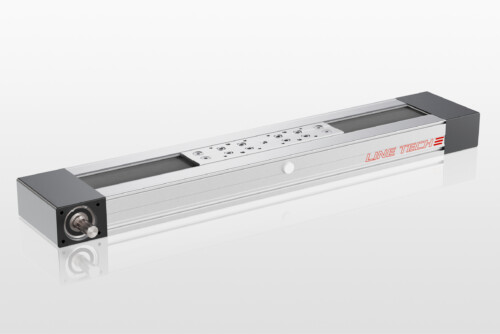

LineTech KE-4-Z

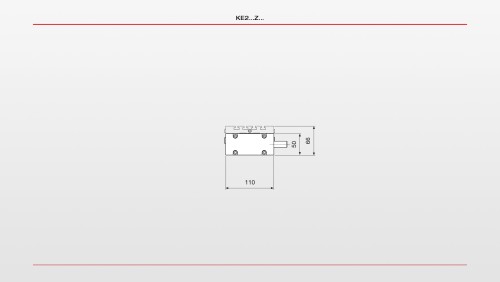

Line Tech KE Z Profil

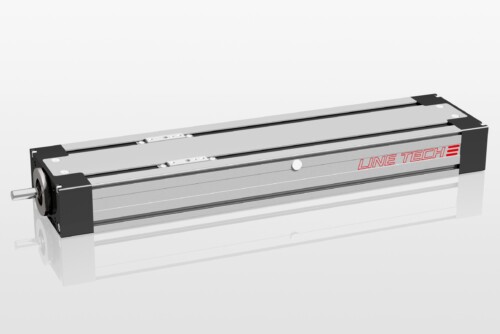

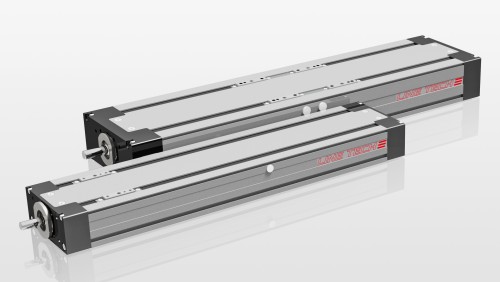

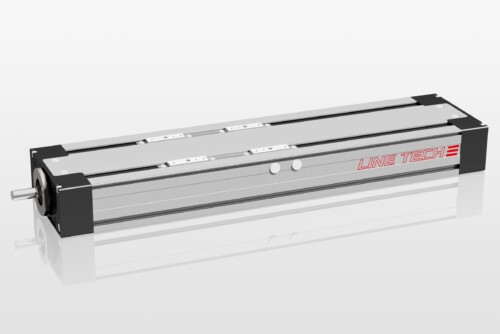

Line Tech KE R

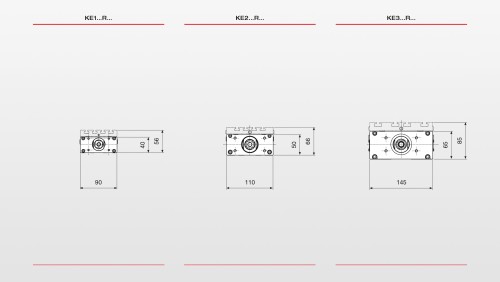

Line Tech KE R Profile

Kompakteinheiten KE

für Anwendungen mit mittleren bis hohen Belastungs- und Präzisionsanforderungen

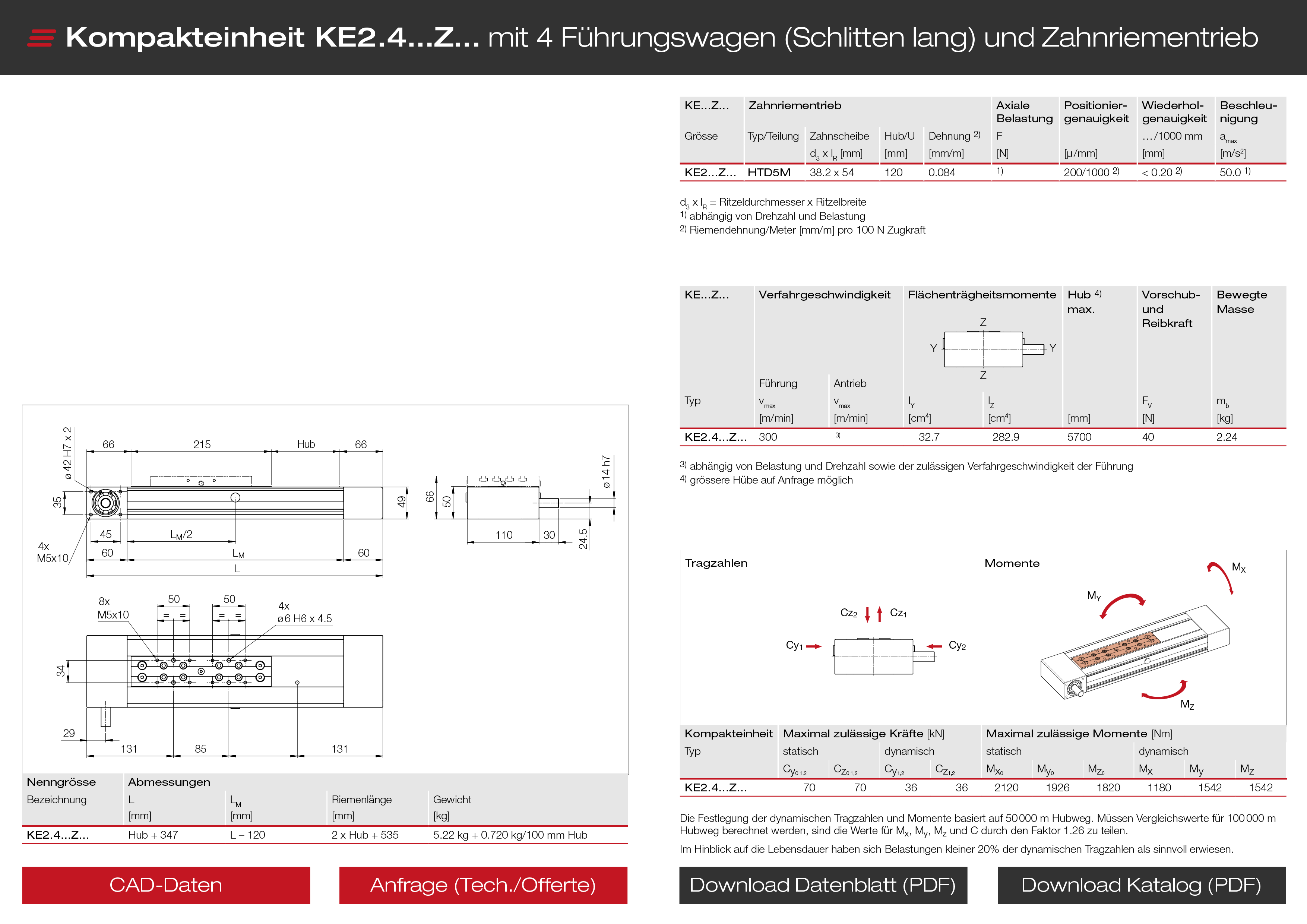

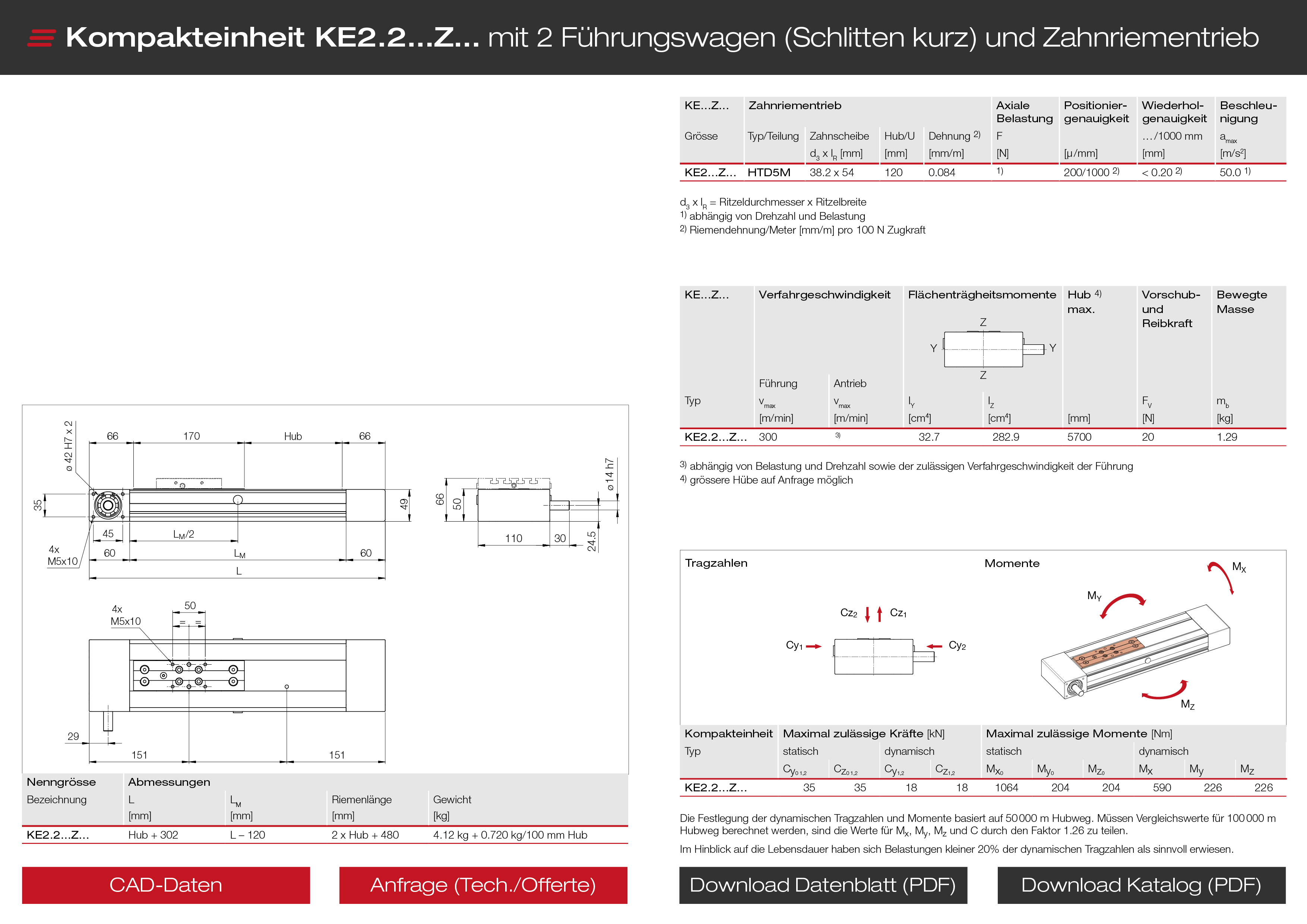

Mit Zahnriementrieb (Typ KE…Z…):

  • 1 Baugrösse
  • Hub bis zu 5700 mm

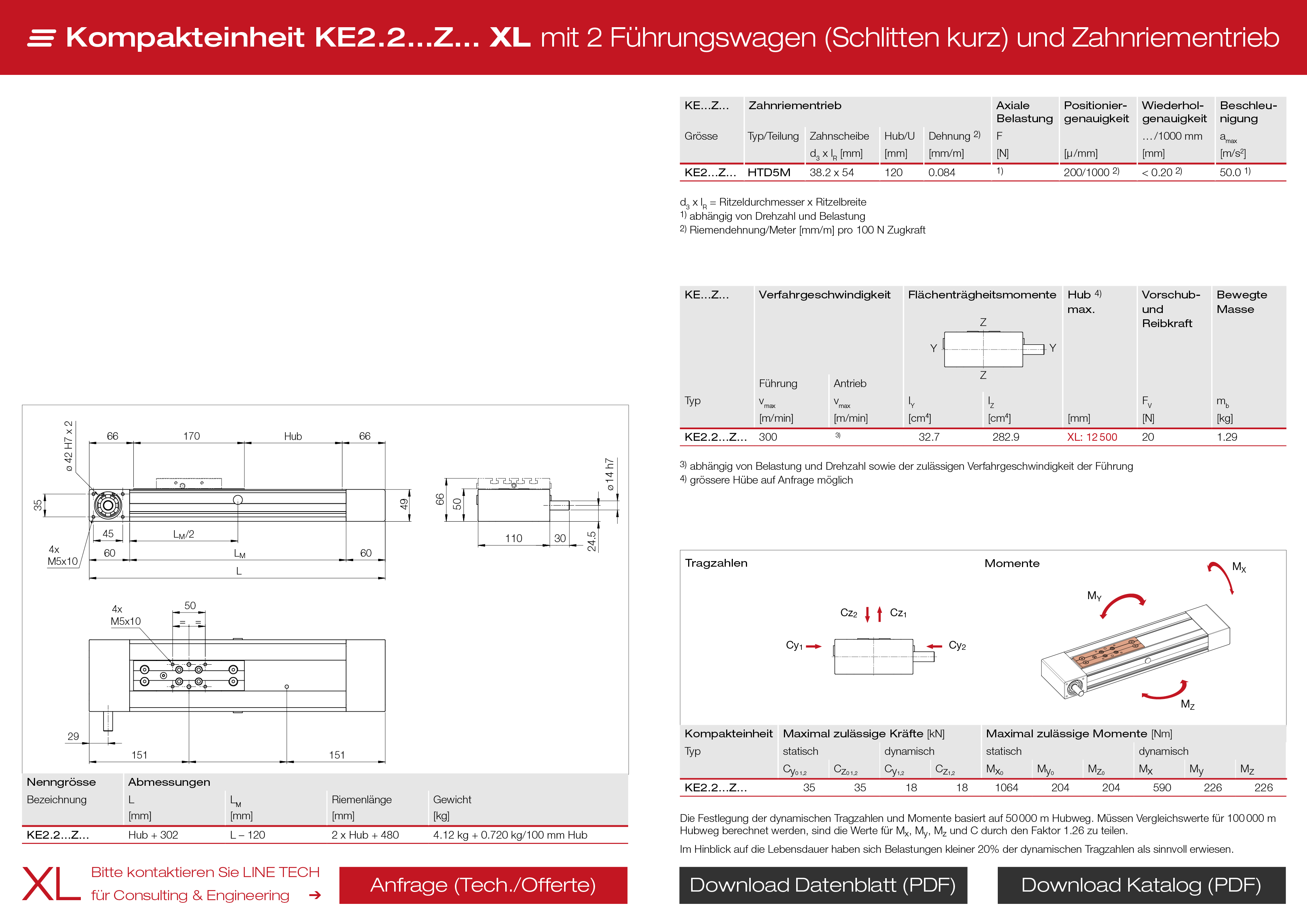

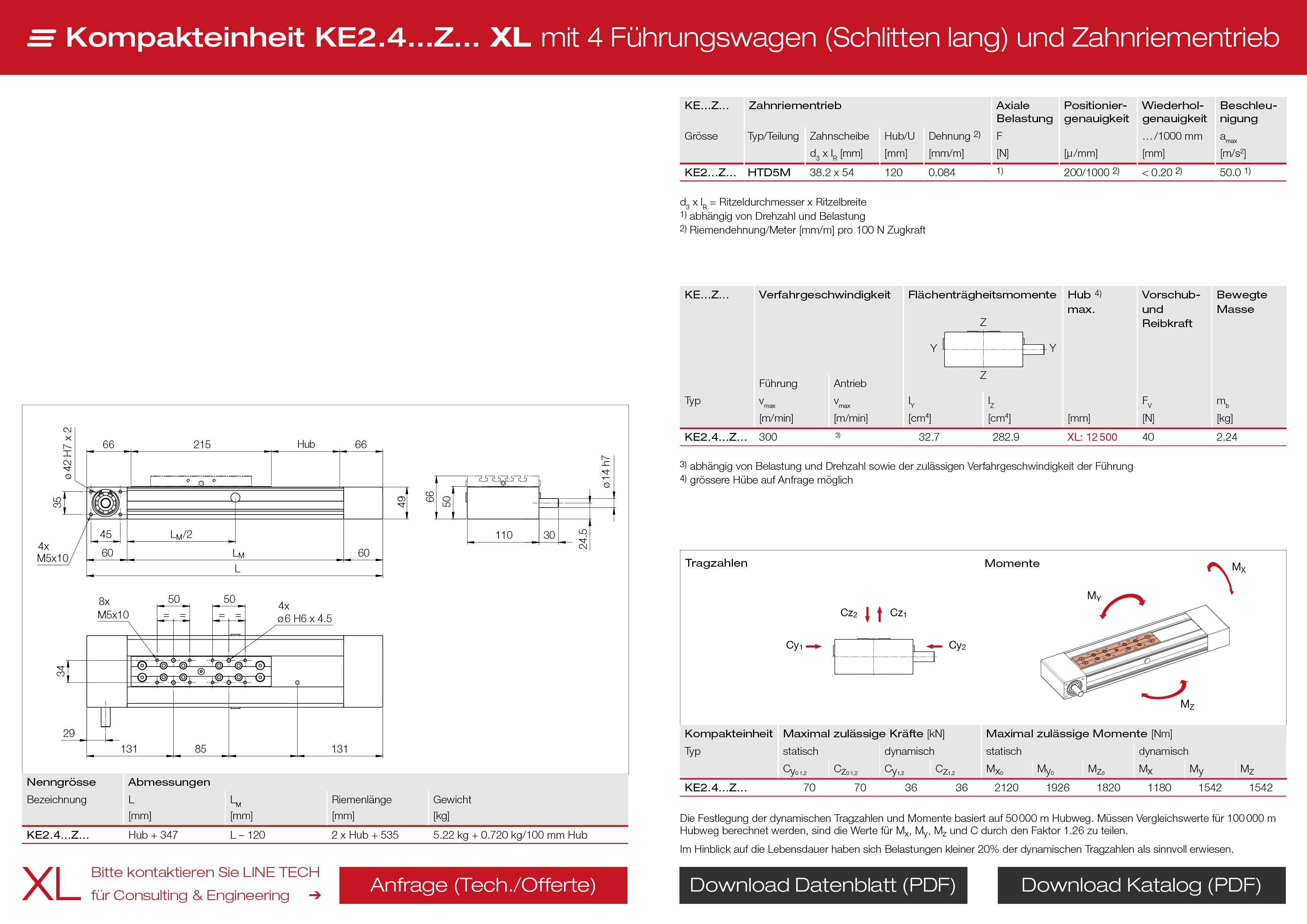

  • Version XL: Hub bis zu 12'500 mm
  • C0: 2100 N
  • vmax = 5 m/s | amax = 50 m/s2
  • Wiederholgenauigkeit <0.2 mm/1000 mm
  • Positioniergenauigkeit 200 µm/1000 mm


Mit Kugelgewindetrieb (Typ KE…R…):

  • 3 Baugrössen
  • Hub bis zu 1850 mm
  • C0: 3333…5705 N | C: 3099…4912 N
  • vmax = 1.6 m/s | amax = 10 m/s2
  • Wiederholgenauigkeit <0.03 mm/1000 mm
  • Positioniergenauigkeit 52 µm/1000 mm

LINE TECH-Kompakteinheiten KE

sind geeignet für Anwendungen mit mittleren bis hohen Belastungs- und Präzisionsanforderungen. Diese Linearsysteme sind modular nach dem Baukastenprinzip aufgebaut und je mit zwei Linearschienenführungen und wahlweise total 2 oder 4 Führungswagen versehen. Als Antrieb kommen Hochleistungs-Zahnriemen oder Kugelgewindetriebe verschiedener Ausführungen zum Einsatz. Die Antriebsvariante mit Zahnriemen ist aktuell in einer Baugrösse (KE2…Z…), diejenige mit Kugelgewindetrieb in drei Baugrössen (KE1…R…, KE2…R… und KE3…R…) erhältlich.

Aufbau und Vorteile

  • Einbaufertige Kompakteinheiten
  • Äusserst kompaktes Design
  • Aluminiumprofil als Grundträger
  • Schlitten aus Aluminium
  • Optimales Laufverhalten verbunden mit hohen Tragzahlen und hoher Steifigkeit durch wahlweise 2 (KE…2…) oder 4 (KE…4…) integrierte Führungswagen
  • Ohne/mit Verbindungsplatte (KE…V…)
  • Antrieb wahlweise über
    – Zahnriemen (KE…Z…)
    – Kugelgewindetrieb (KE…R…)
  • Einfacher Getriebe- und Motoranbau
  • Geeignet für Kreuztischmontage und Mehrachsensysteme
  • Auf Anwendung abgestimmter Aufbau möglich*

Dokumente

Links



*Anpassungen an spezifische Kundenanforderungen sind dank unserer JIT-Fertigung jederzeit flexibel und kurzfristig realisierbar – von der kleinen Zusatzbearbeitung bis zur kompletten applikationsspezifischen Ausführung.
Profitieren Sie dank unserem grossen Lager mit entsprechend hoher Verfügbarkeit stets von kurzen Lieferzeiten.

Passende Lineareinheit finden

Baureihe
Antrieb

Technische Anforderungen

Axiale Kraft FX dyn
Abhängig von Antrieb und Fahrprofil

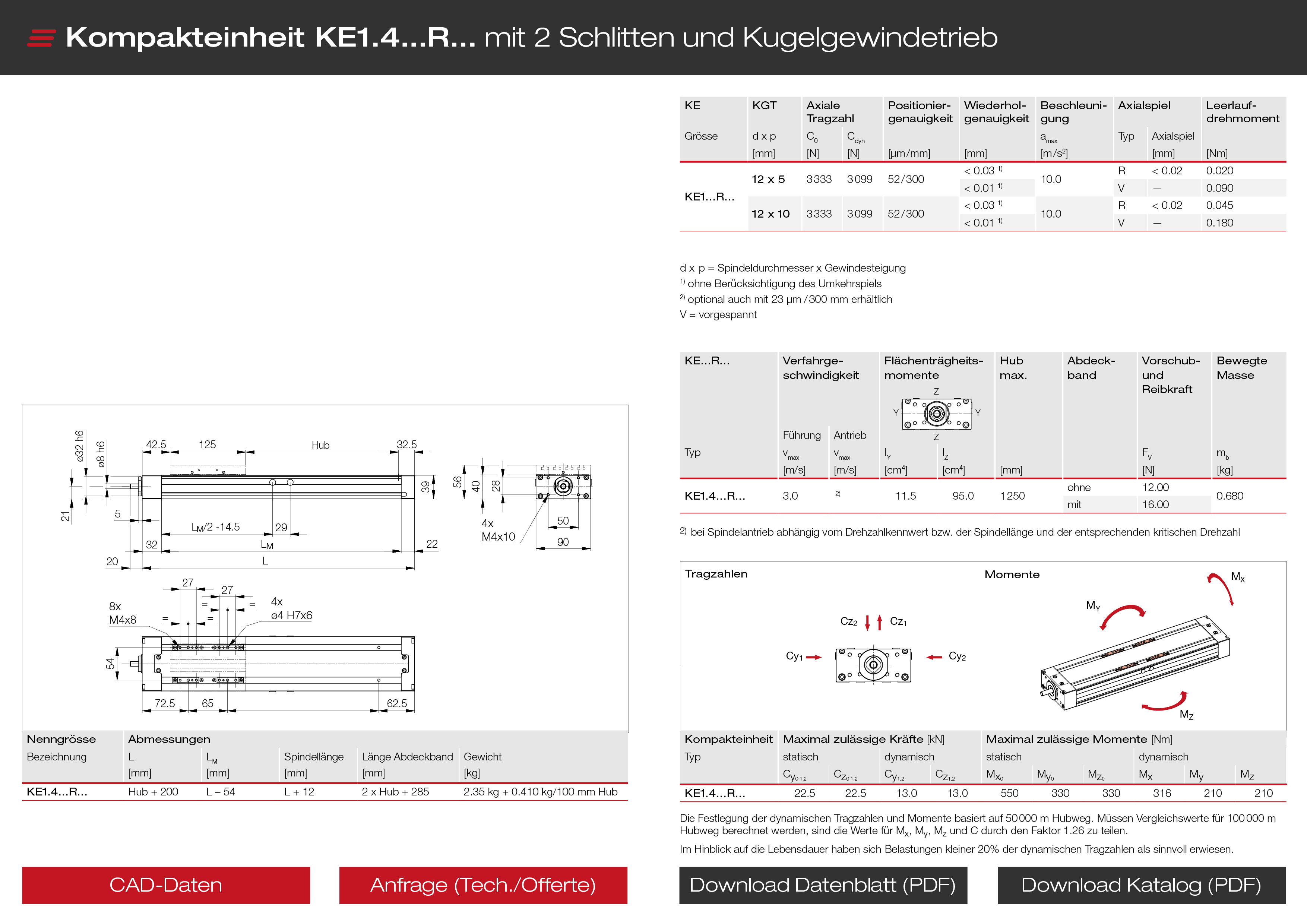

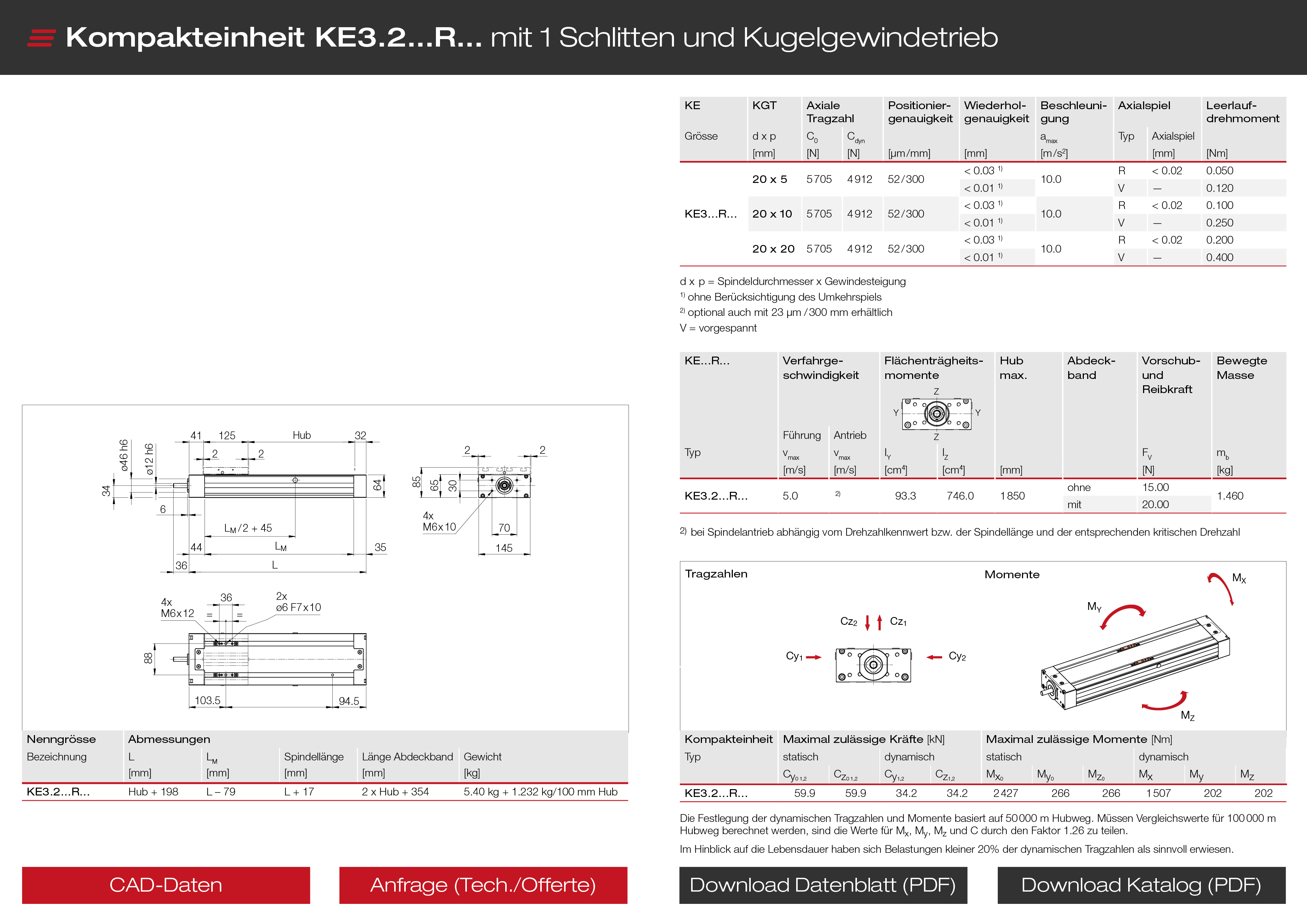

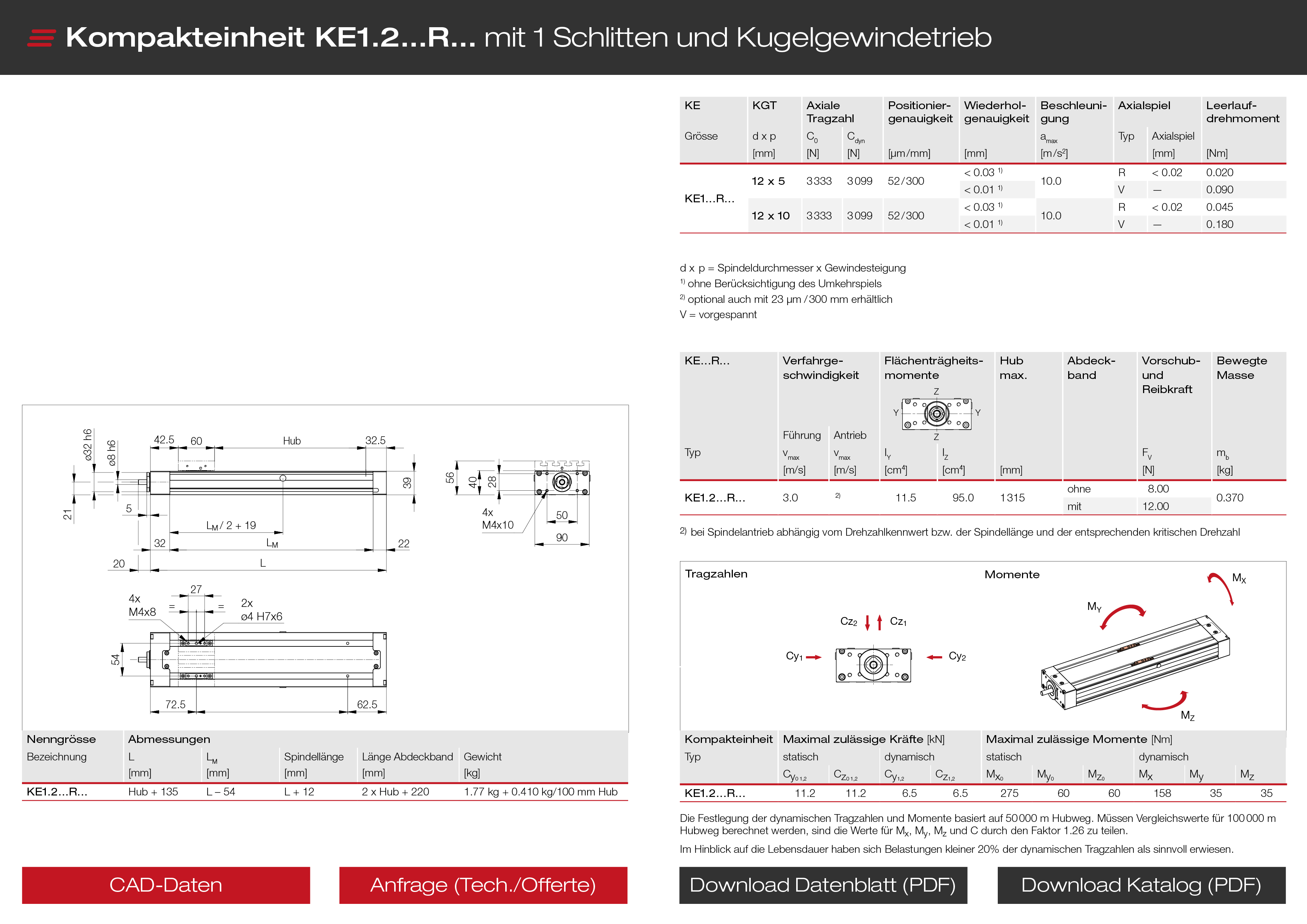

Kompakteinheiten mit Kugelgewindetrieb KE…R…

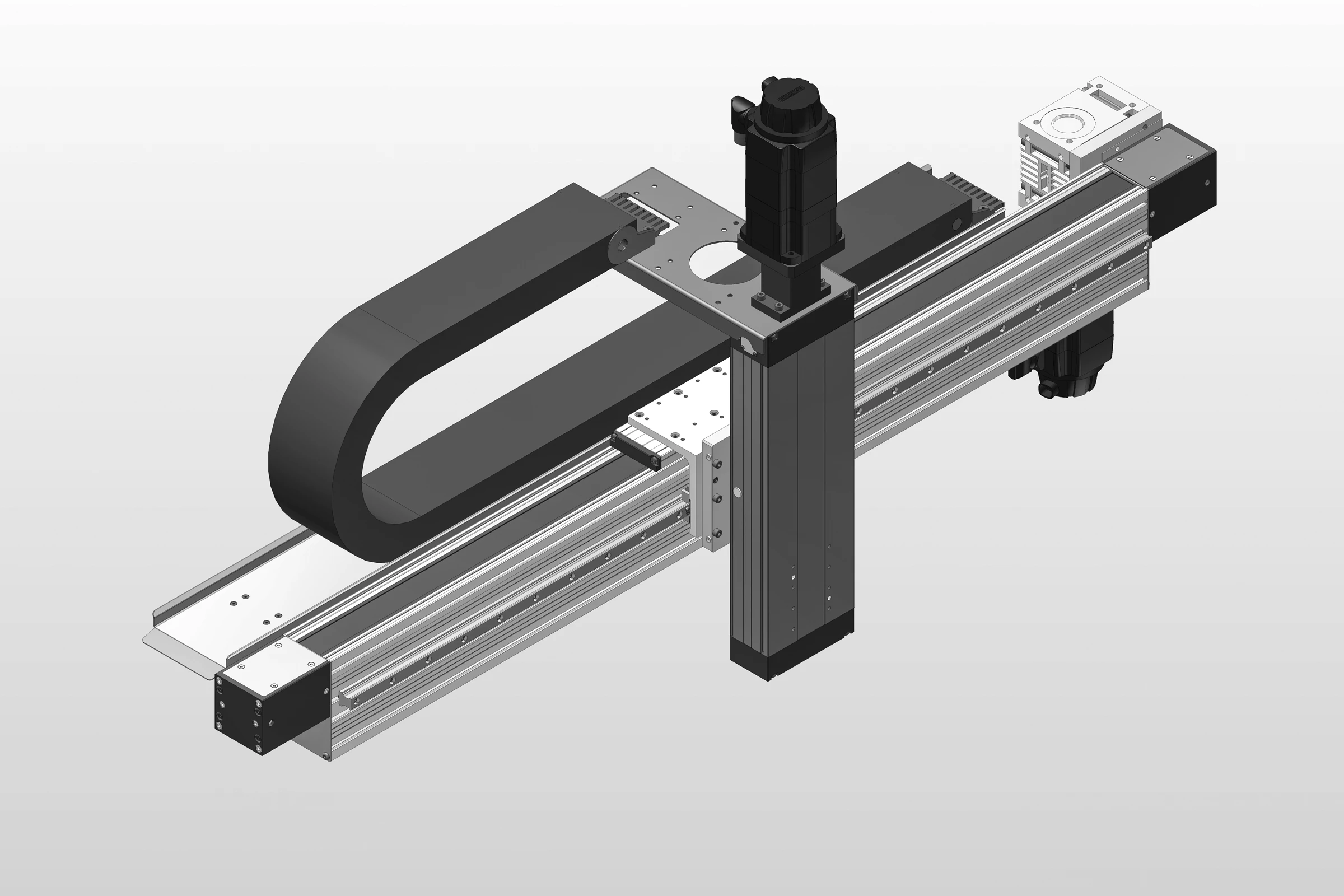

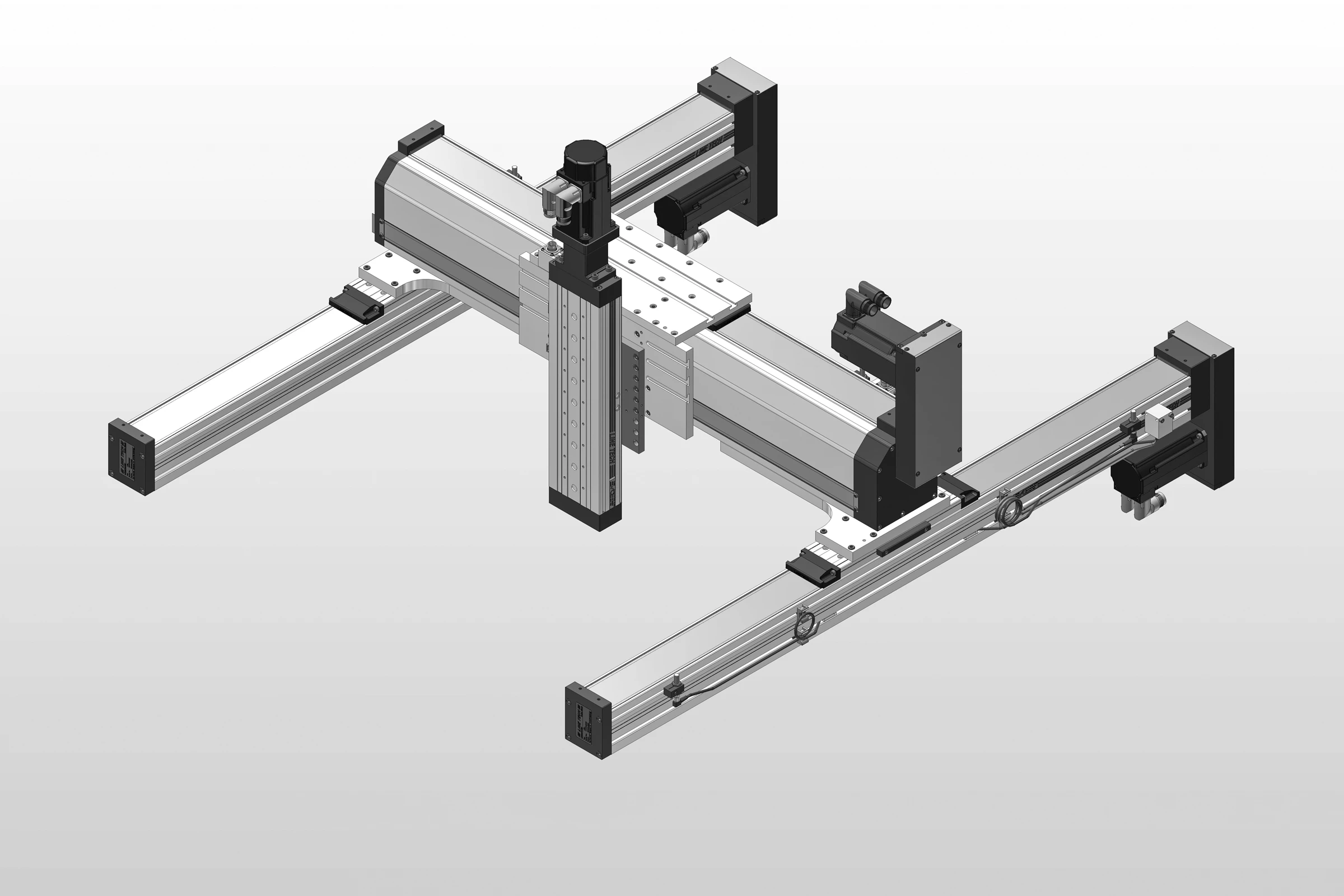

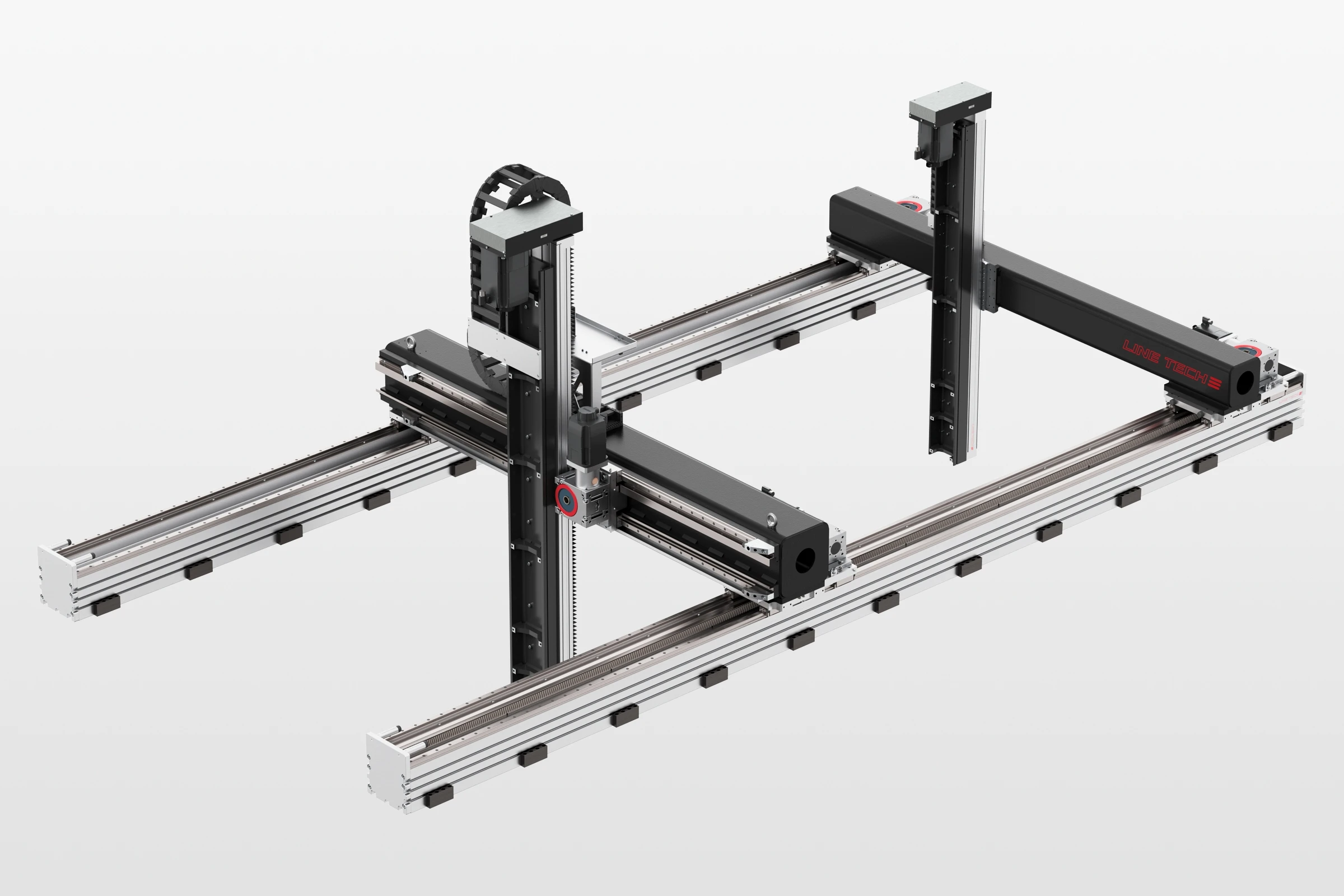

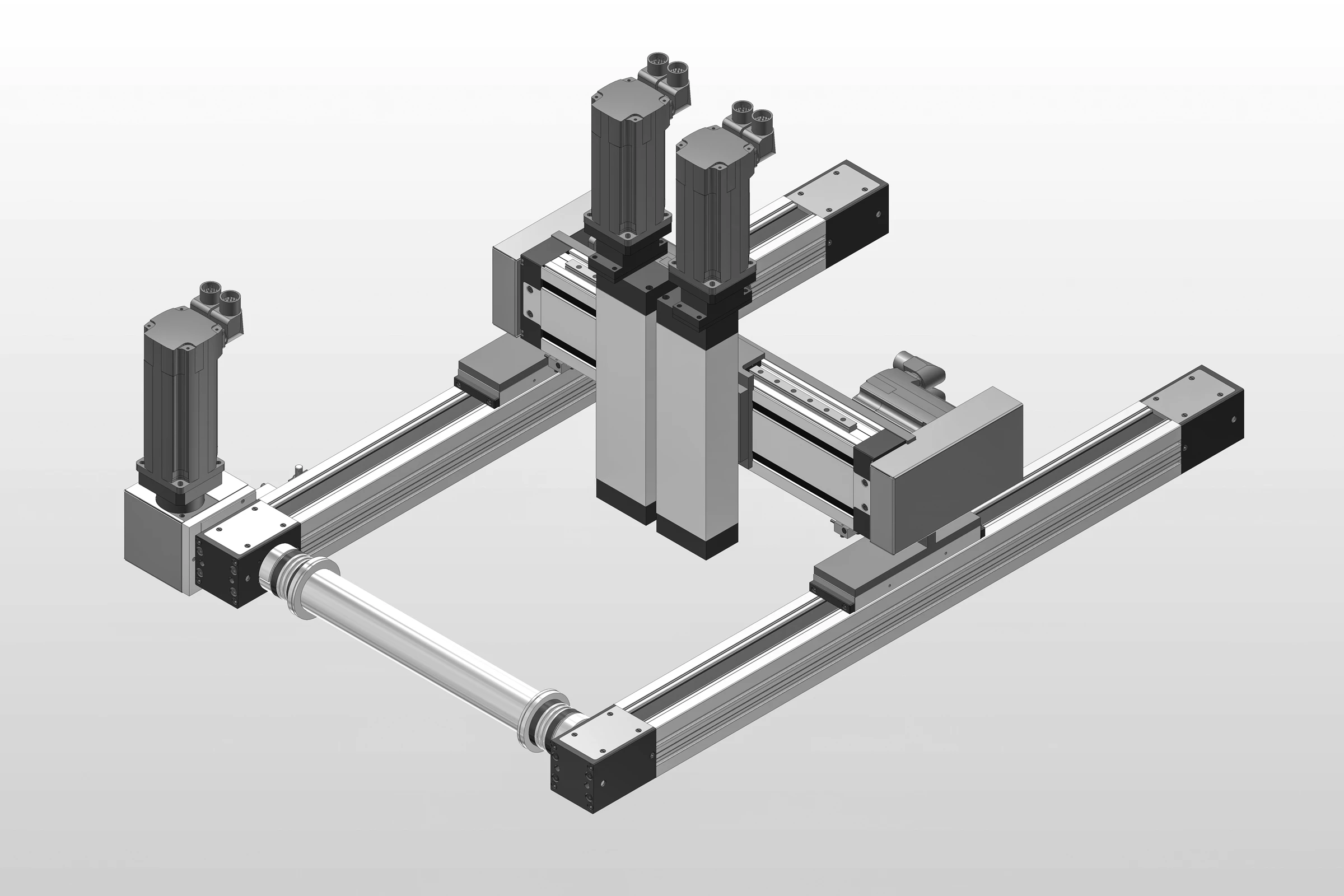

Anwendungbeispiele

LINE TECH ist – neben der Entwicklung und Produktion von Linearachsen unterschiedlichster Bauarten – spezialisiert auf die Konzeption, Auslegung und Fertigung von mehrachsigen Systemlösungen. Seit 1993 unterstützen wir unsere Kunden mit Engineeringleistungen und liefern applikationsspezifisch optimierte Linearsysteme.
