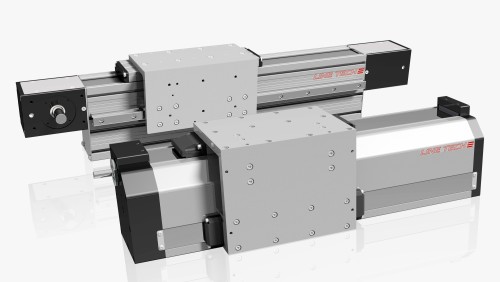

Brückenmodule BM
für freitragende, langhubige Portalachsen oder Achsen mit höherer Eigenträgheit
Mit Zahnriementrieb (Typ BM…Z…):
- 1 Baugrösse in 2 Ausführungen
- Hub bis zu 6180 mm
- Version XL: Hub bis zu 12'480 mm
- C0: 2200 N
- vmax = 5 m/s | amax = 50 m/s2
- Wiederholgenauigkeit <0.2 mm/1000 mm
- Positioniergenauigkeit 200 µm/1000 mm
Mit Kugelgewindetrieb (Typ BM…R…):
- 1 Baugrösse in 3 Ausführungen
- Hub bis zu 3000 mm
- C0: 5705 N | C: 4912 N
- vmax = 1.6 m/s | amax = 10 m/s2
- Wiederholgenauigkeit <0.03 mm/1000 mm
- Positioniergenauigkeit 52 µm/300 mm
LINE TECH-Brückenmodule BM
sind speziell geeignet für freitragende, langhubige Portalachsen oder Achsen mit höherer Eigenträgheit. Diese einbaufertigen, nach dem Baukastenprinzip modular aufgebauten Linearachsen sind in einer Baugrösse (BM4) mit einer integrierten Linearschienenführung versehen und typenspezifisch mit einer zweiten seitlichen Linearschienenführungen erhältlich. Als Antriebe stehen Hochleistungs-Zahnriemen oder Kugelgewindetriebe zur Verfügung.
Aufbau und Vorteile
- Einbaufertige Brückenmodule
- Äusserst tragfähiges Aluminiumprofil als Grundträger
- Schlitten aus Aluminium
- Optimales Laufverhalten verbunden mit hohen Tragzahlen und hoher Steifigkeit durch wahlweise eine oder zwei Linearschienenführungen
- Antrieb wahlweise über
– Zahnriemen (BM…Z…)
– Kugelgewindetrieb (BM…R…) - Einfacher Getriebe- und Motoranbau
- Geeignet für Mehrachsensysteme
- Auf Anwendung abgestimmter Aufbau möglich*
Dokumente

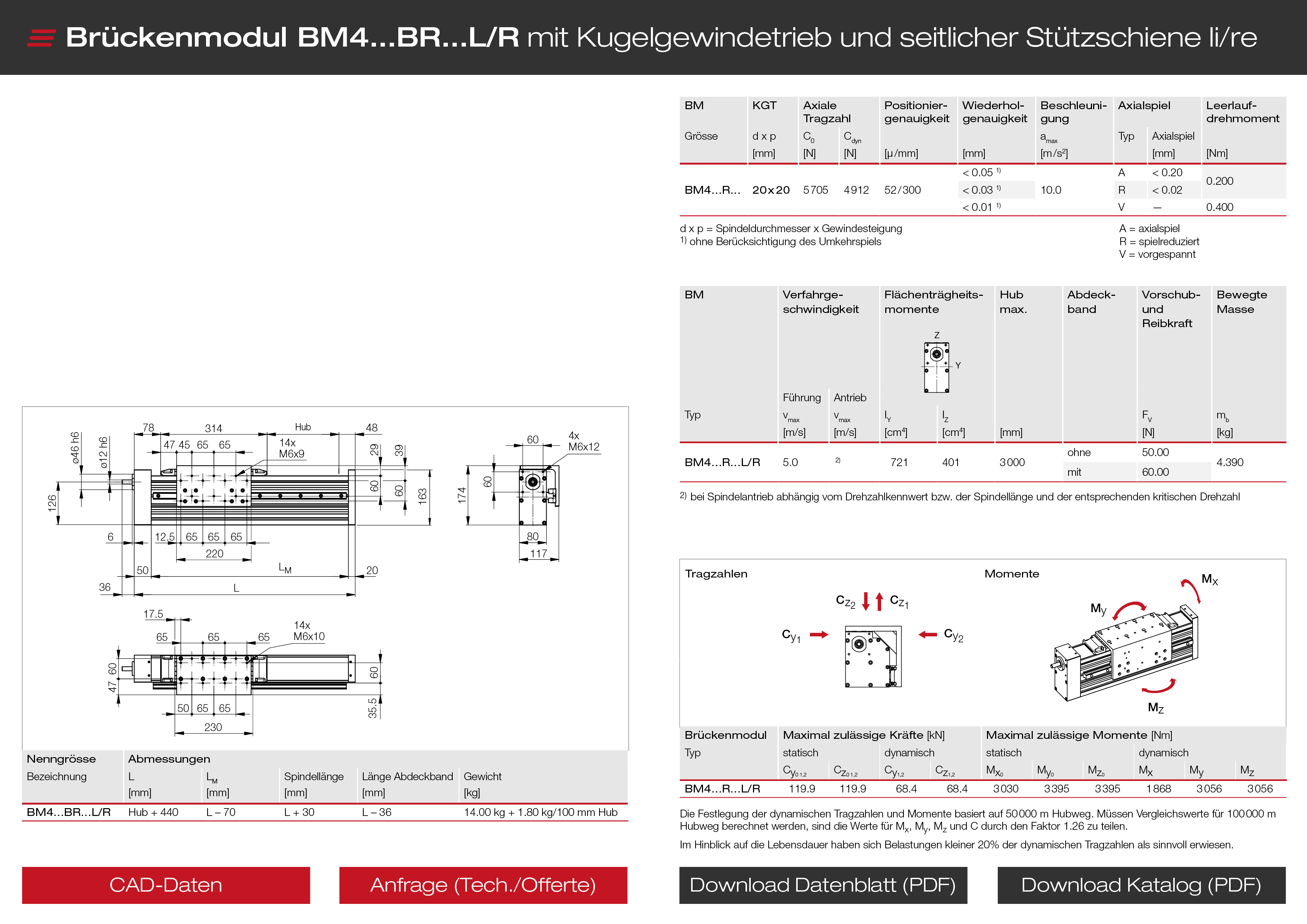

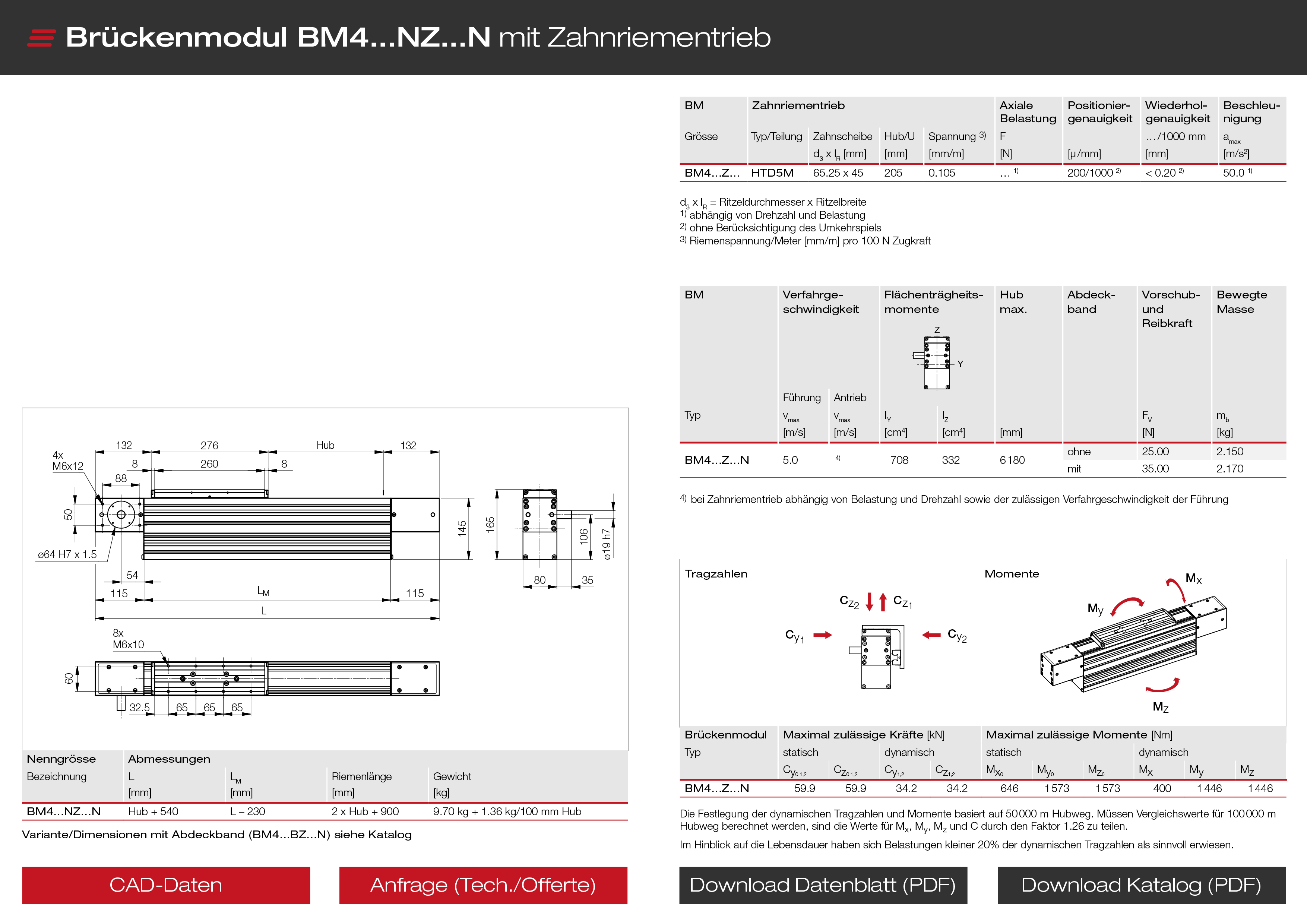

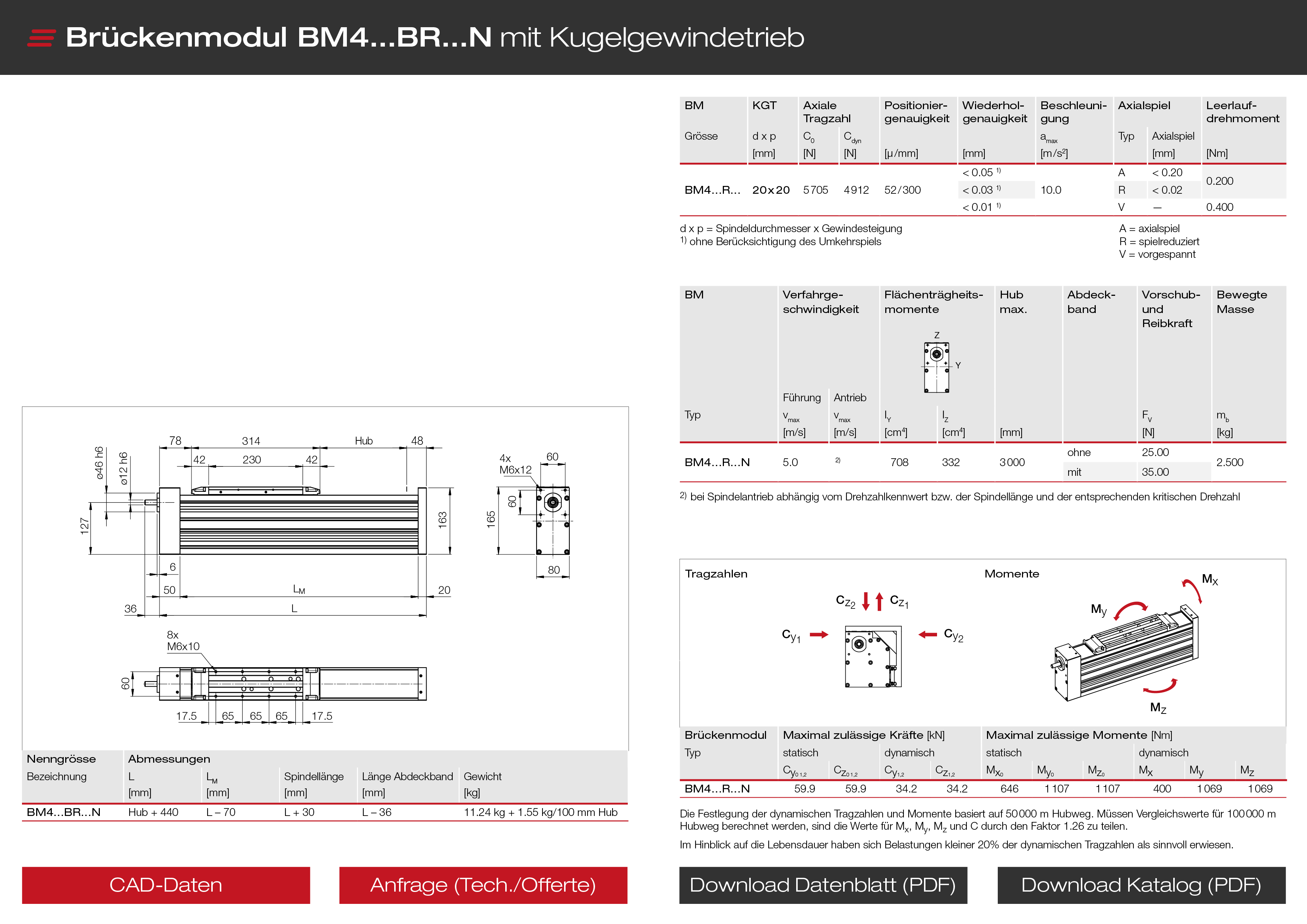

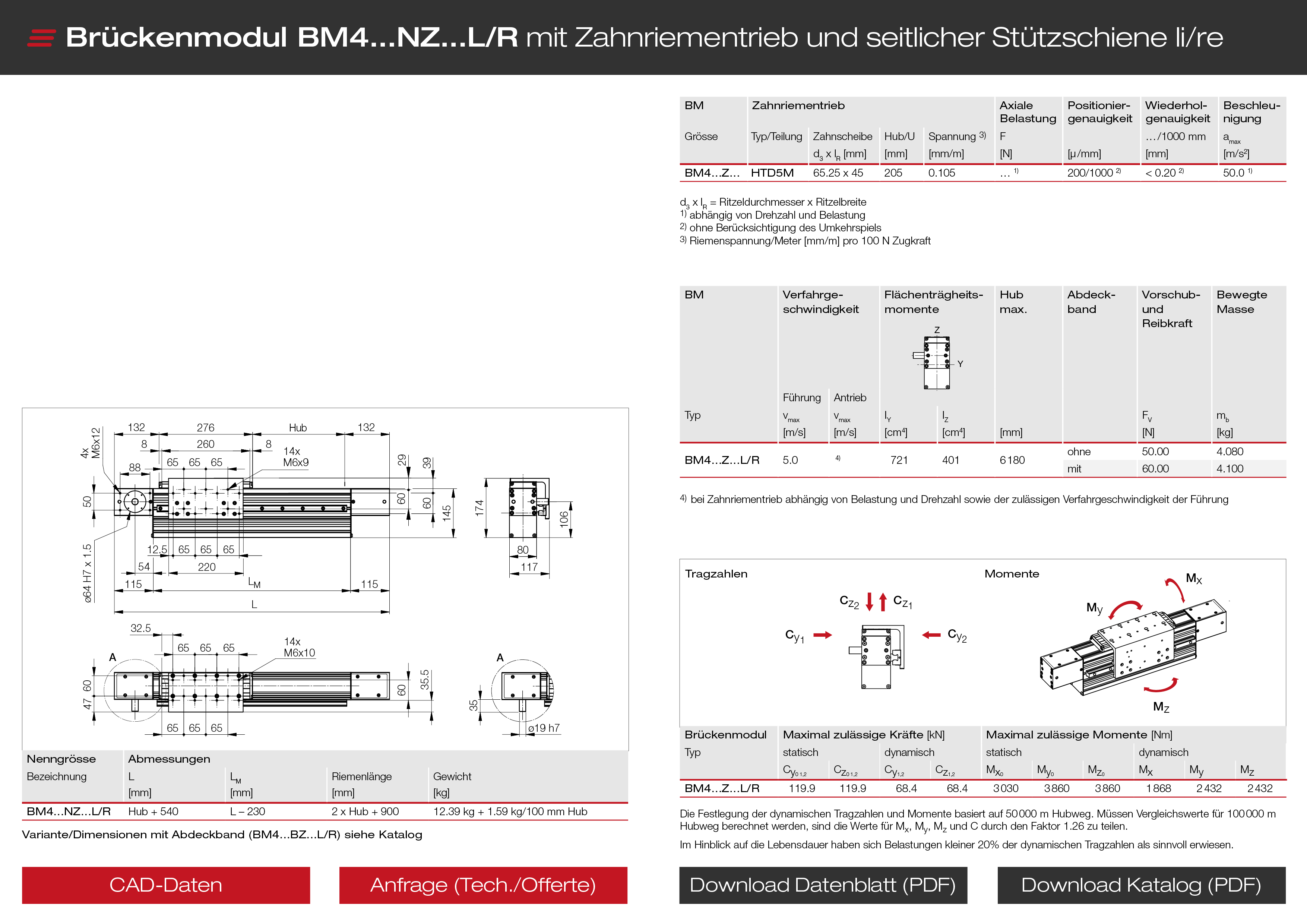

- BM-Katalog (PDF)
- Montage-/Wartungsanleitung BM…Z… (PDF)
- Montage-/Wartungsanleitung BM…R… (PDF)
- Zubehör (PDF)
- Berechnungsgrundlagen (PDF)
Links
*Anpassungen an spezifische Kundenanforderungen sind dank unserer JIT-Fertigung jederzeit flexibel und kurzfristig realisierbar – von der kleinen Zusatzbearbeitung bis zur kompletten applikationsspezifischen Ausführung.
Profitieren Sie dank unserem grossen Lager mit entsprechend hoher Verfügbarkeit stets von kurzen Lieferzeiten.

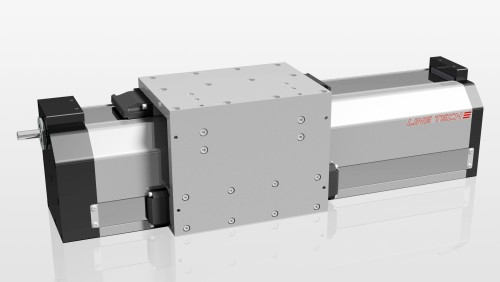

LINE TECH-Brückenmodul-Sortiment

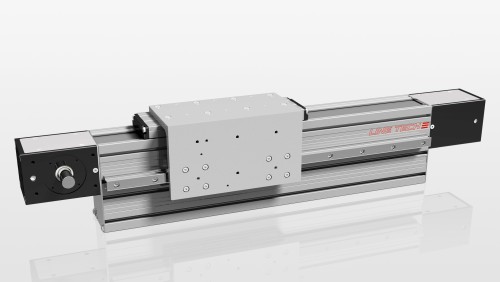

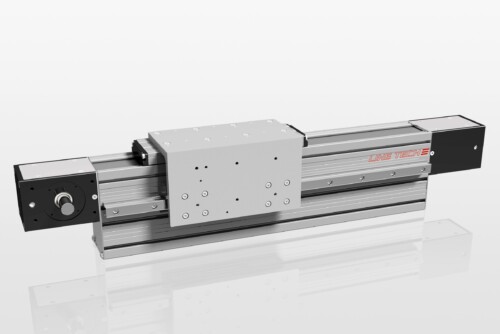

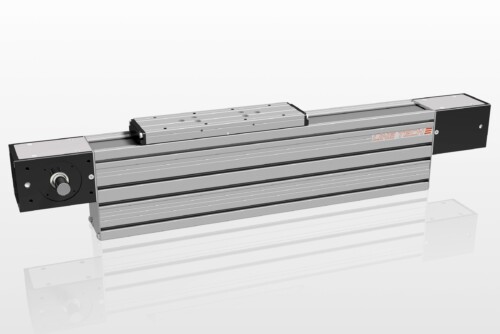

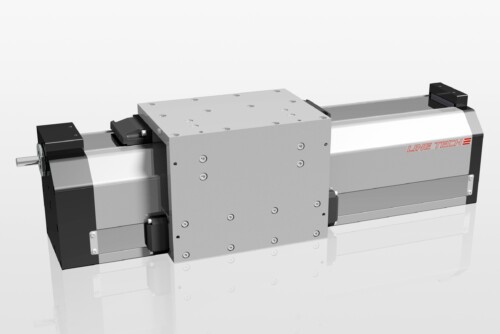

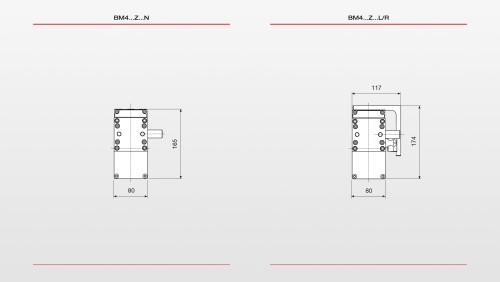

Brückenmodule mit Zahnriementrieb BM…Z…

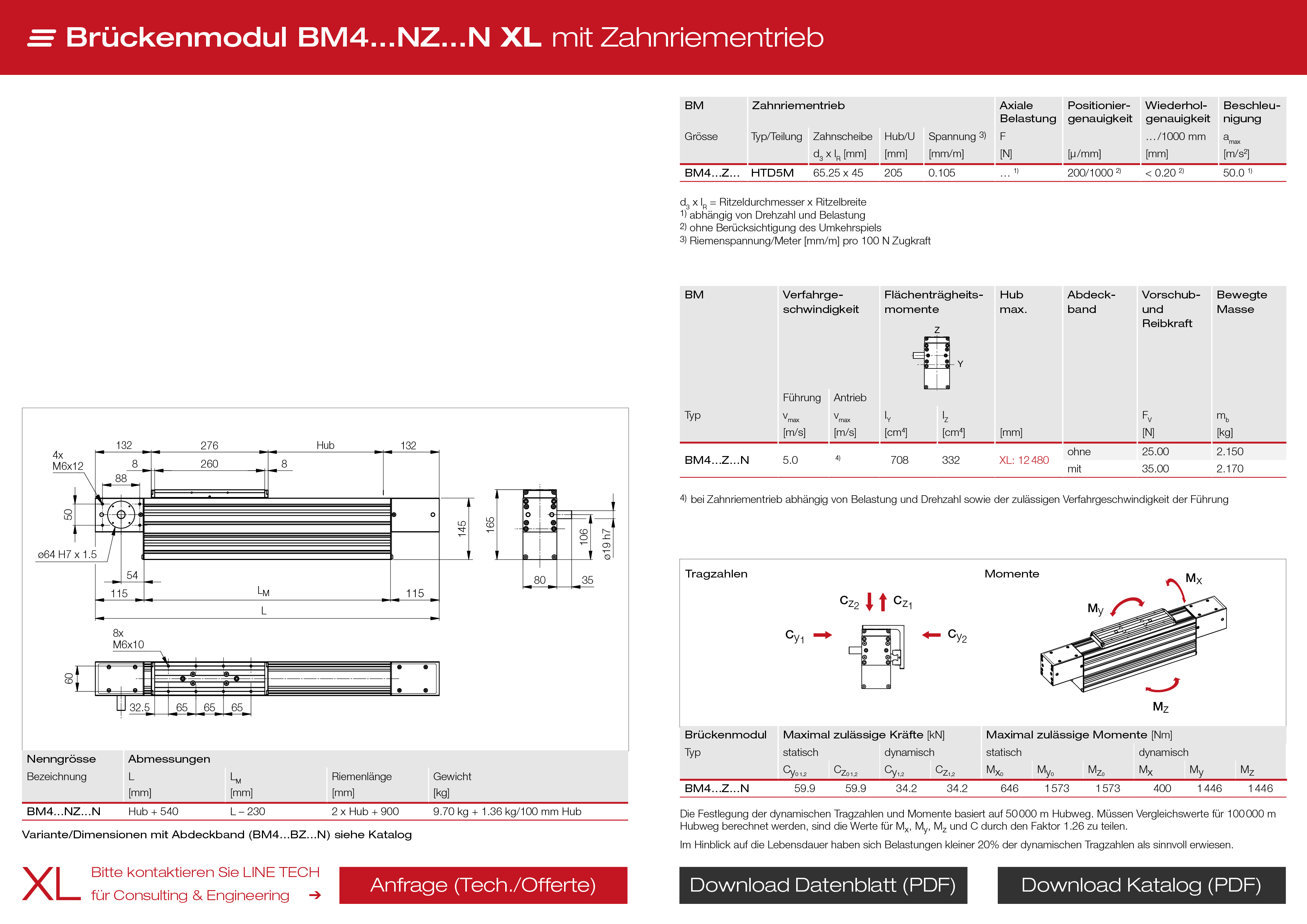

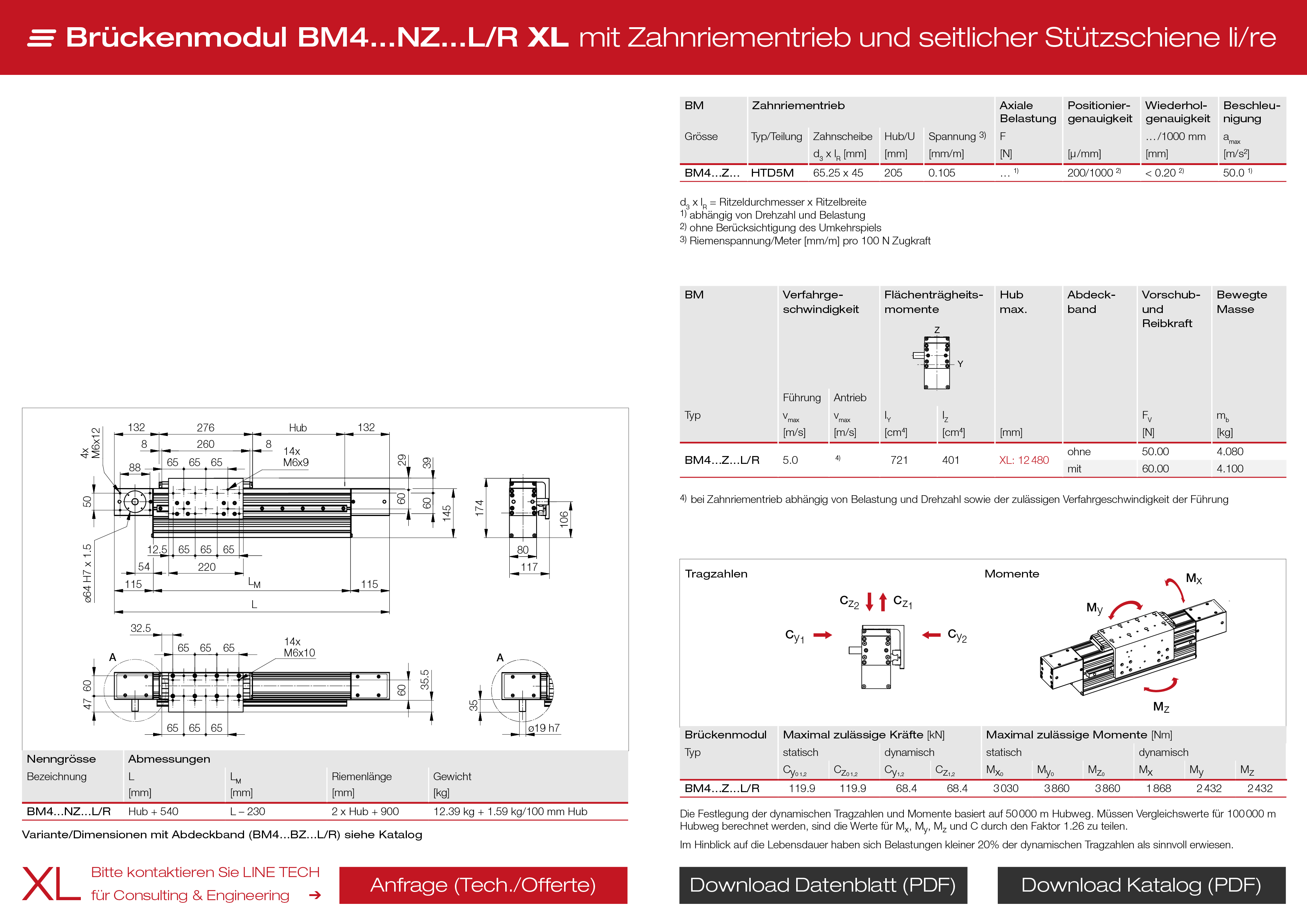

Version XL für applikationsspezifische überlange Hübe bis über 12 Meter. Noch längere Hübe auf Anfrage möglich.

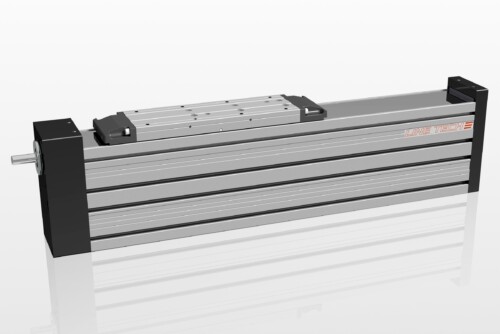

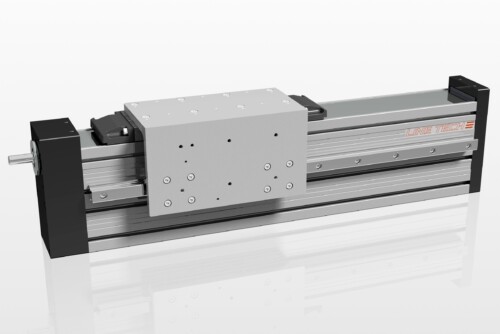

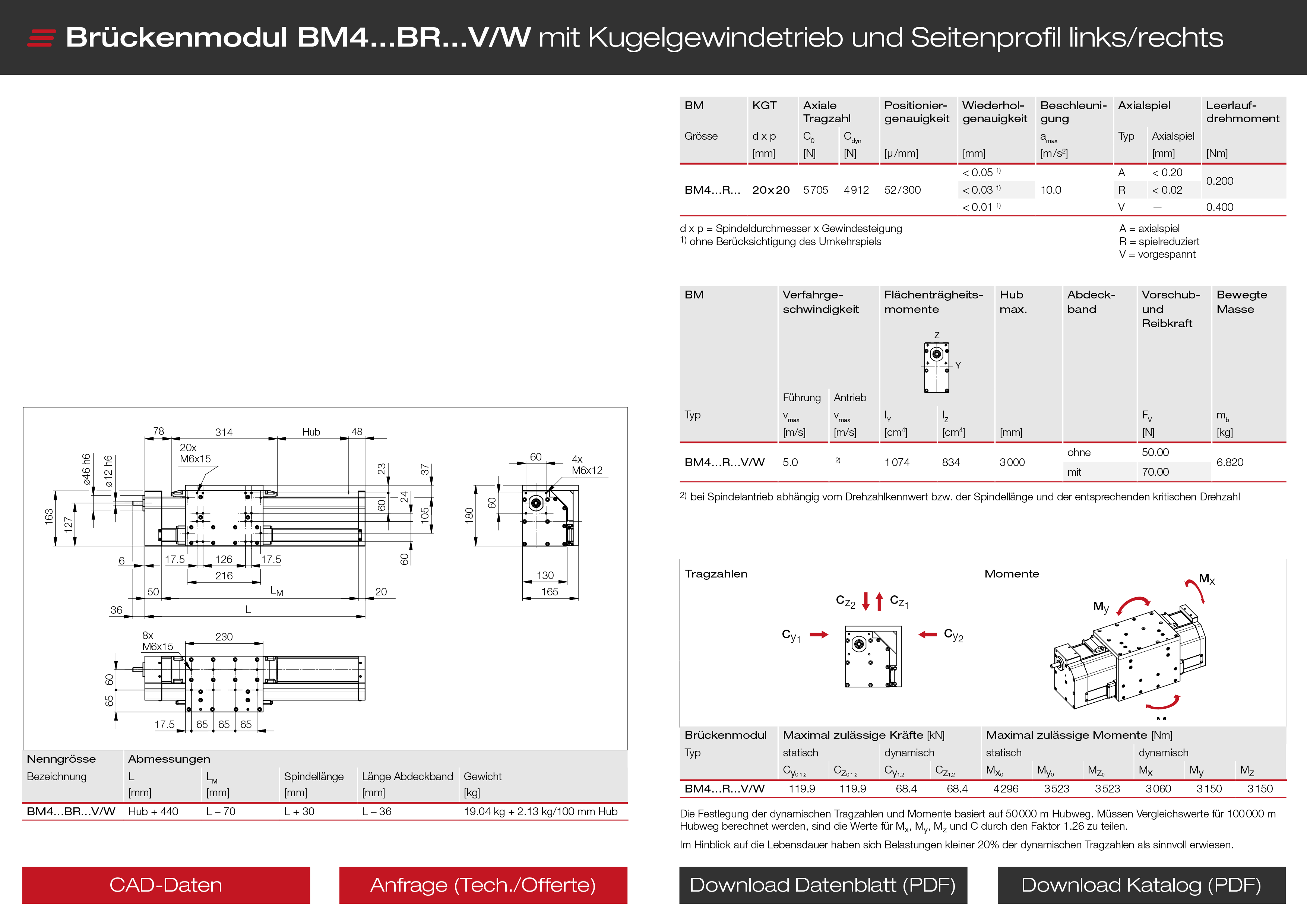

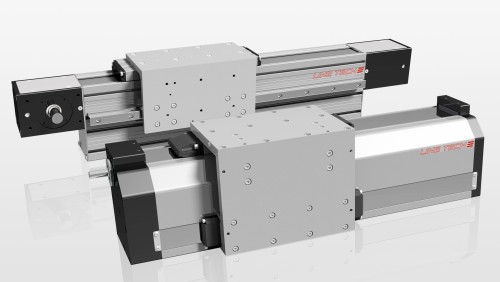

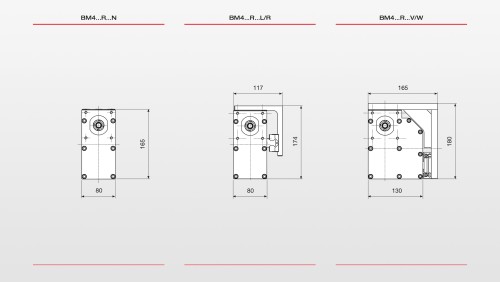

Brückenmodule mit Kugelgewindetrieb

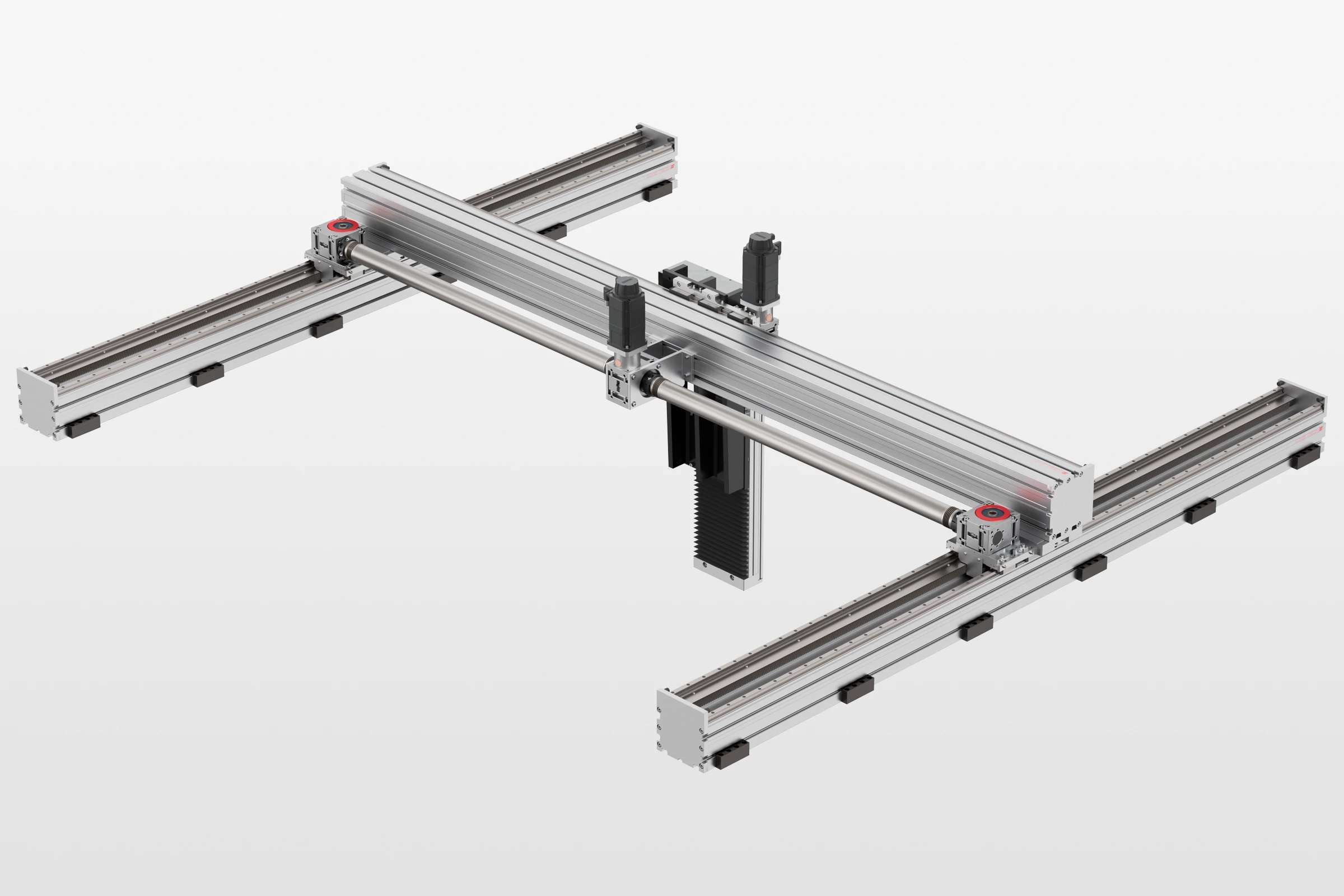

Anwendungsbeispiele
LINE TECH ist – neben der Entwicklung und Produktion von Linearachsen unterschiedlichster Bauarten – spezialisiert auf die Konzeption, Auslegung und Fertigung von mehrachsigen Systemlösungen. Seit 1993 unterstützen wir unsere Kunden mit Engineeringleistungen und liefern applikationsspezifisch optimierte Linearsysteme.
