LINE TECH-Linearmodule LM…Z… / LM…R…

Linearmodule mit Zahnriementrieb oder Kugelgewindetrieb für Anwendungen mit grossen Hüben und hohen Verfahrgeschwindigkeiten

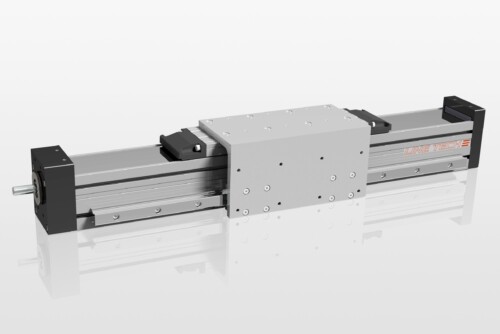

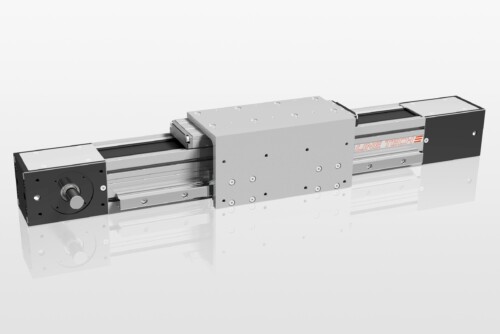

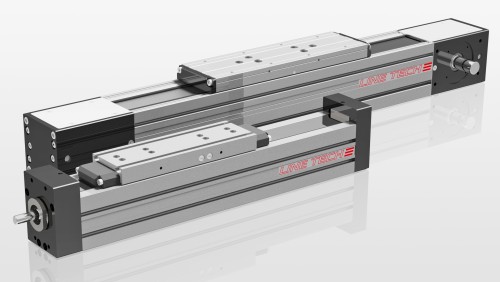

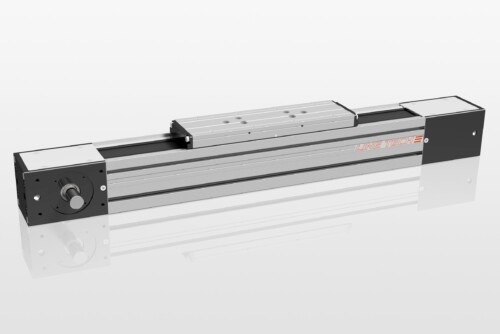

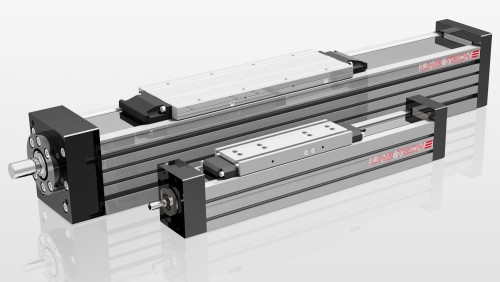

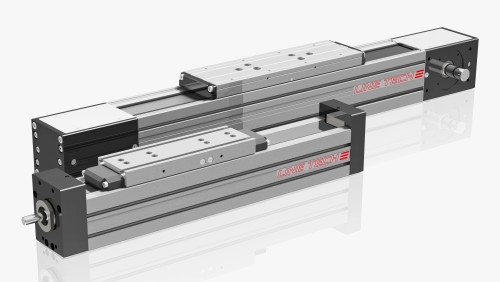

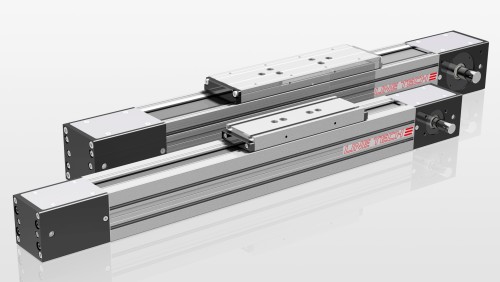

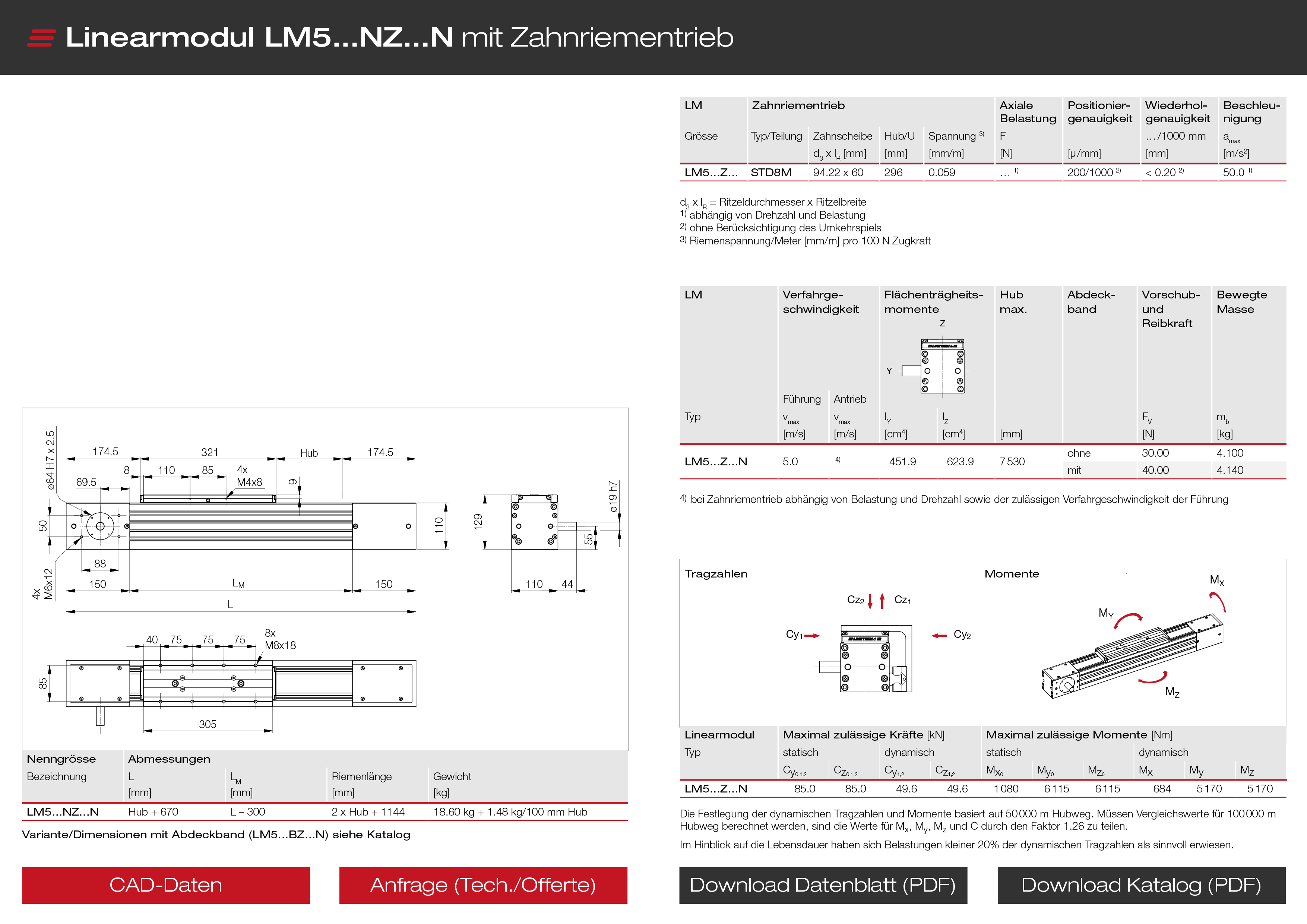

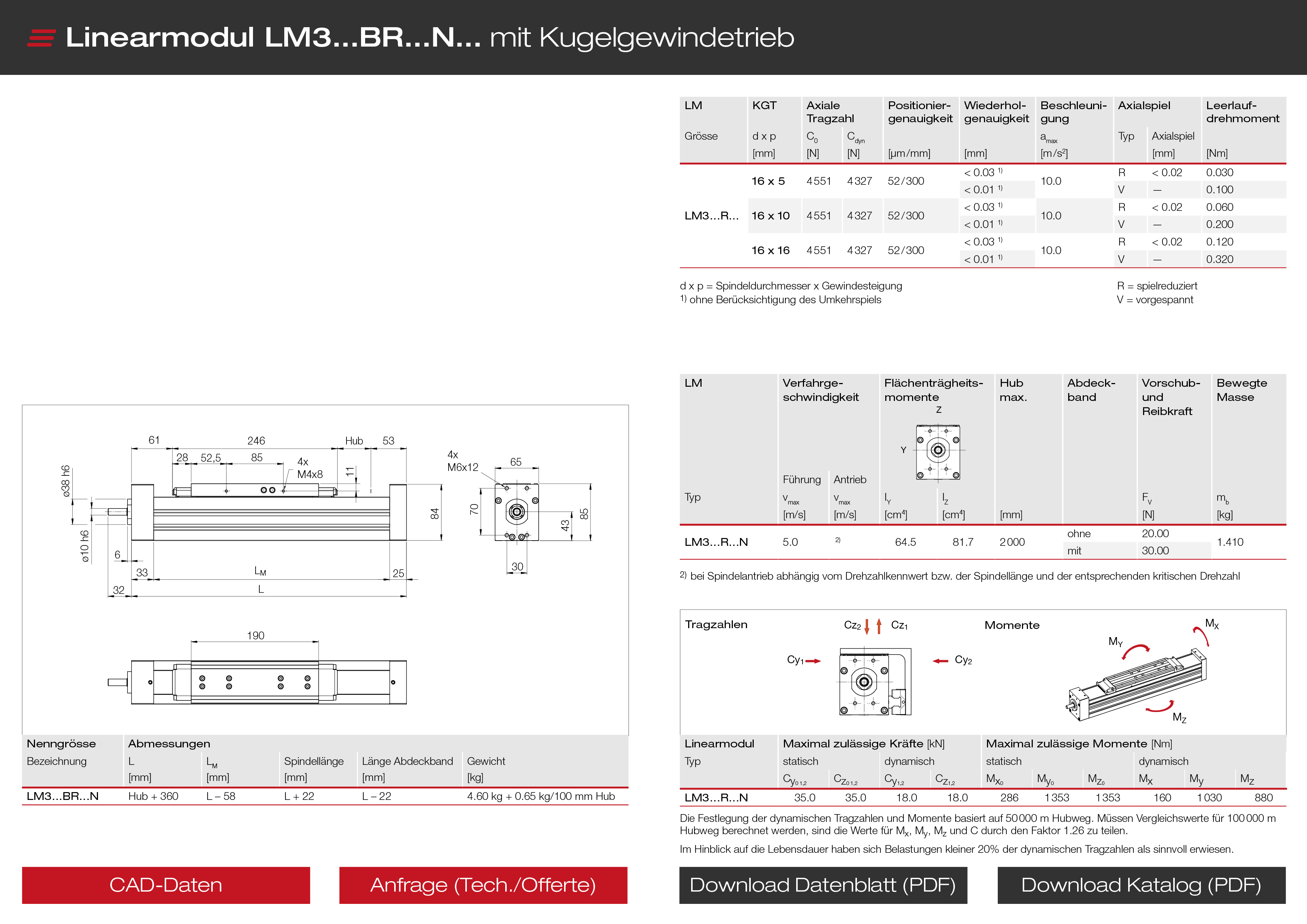

Line Tech Linearmodul / Linear module LM R Z

Line Tech LM Z

Line Tech LM R

Linearmodule LM

für Anwendungen mit grösseren Hüben und hohen Verfahrgeschwindigkeiten bei mittleren Belastungen

Mit Zahnriementrieb (Typ LM…Z…):

3 Baugrösse in je 2 Ausführungen
Hub bis zu 7650 mm
Version XL: Hub bis zu 15'350 mm
C₀: 1560…5280 N
v_max = 5 m/s | a_max = 50 m/s²
Wiederholgenauigkeit <0.2 mm/1000 mm
Positioniergenauigkeit 200 µm/1000 mm

Mit Kugelgewindetrieb (Typ LM…R…):

3 Baugrössen in je 2 Ausführungen
Hub bis zu 3000 mm
C₀: 4551…11538 N | C: 4327…8947 N
v_max = 1.6 m/s | a_max = 10 m/s²
Wiederholgenauigkeit <0.03 mm/1000 mm
Positioniergenauigkeit 53 µm/300 mm

LINE TECH-Linearmodule LM

sind prädestiniert für Anwendungen mit grösseren Hüben und hohen Verfahrgeschwindigkeiten bei mittleren Belastungen. Diese einbaufertigen, modular nach dem Baukastenprinzip aufgebaute Linearachsen sind entweder mit einer integrierten (LM…N…) oder wahlweise einer zweiten aussenliegenden Linearschienenführung (LM…L/R…) erhältlich, die beide mit je 2 Führungswagen versehen sind. Als Antriebe sind Hochleistungs-Zahnriemen (LM…Z…) oder Kugelgewindetrieb (LM…R…) lieferbar. Aktuell stehen drei Baugrössen (LM3, LM4 und LM5) zur Verfügung.

Aufbau und Vorteile

Einbaufertige Linearmodule
Kompaktes Aluminiumprofil als Grundträger
Schlitten aus Aluminium
Optimales Laufverhalten, hohe Tragzahlen und hohe Steifigkeit durch wahlweise eine oder zwei spielfreie Linearschienenführungen
Antrieb wahlweise über
– Zahnriemen (LM…Z…)
– Kugelgewindetrieb (LM…R…)
Einfacher Getriebe- und Motoranbau
Auf Anwendung abgestimmter Aufbau möglich*

Dokumente

Links

CAD-Files

*Anpassungen an spezifische Kundenanforderungen sind dank unserer JIT-Fertigung jederzeit flexibel und kurzfristig realisierbar – von der kleinen Zusatzbearbeitung bis zur kompletten applikationsspezifischen Ausführung.
Profitieren Sie dank unserem grossen Lager mit entsprechend hoher Verfügbarkeit stets von kurzen Lieferzeiten.

Passende Lineareinheit finden

Baureihe

Linearmodule LM

Dynamikmodule DM

Brückenmodule BM

Kompakteinheiten KE

Positioneinheiten PE

Antrieb

Kugelgewindetrieb

Zahnriemen

Zahnstange

Technische Anforderungen

Hub

Geschwindigkeit v_max

Beschleunigung s_max

Axiale Kraft F_{X dyn}

Abhängig von Antrieb und Fahrprofil

Kraft F_{Y dyn}

Kraft F_{Z dyn}

Moment M_{X dyn}

Moment M_{Y dyn}

Moment M_{Z dyn}

Wiederholgenauigkeit

Profilquerschnitt max.

B

H

Zurücksetzen

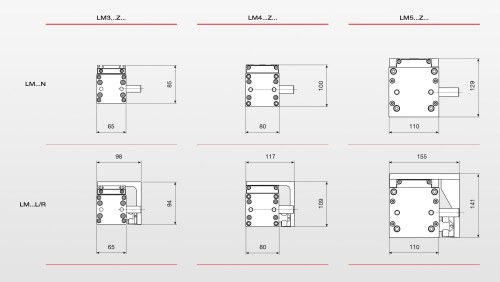

LINE TECH-Linearmodul-Sortiment

Linearmodule mit Zahnriementrieb LM…Z…

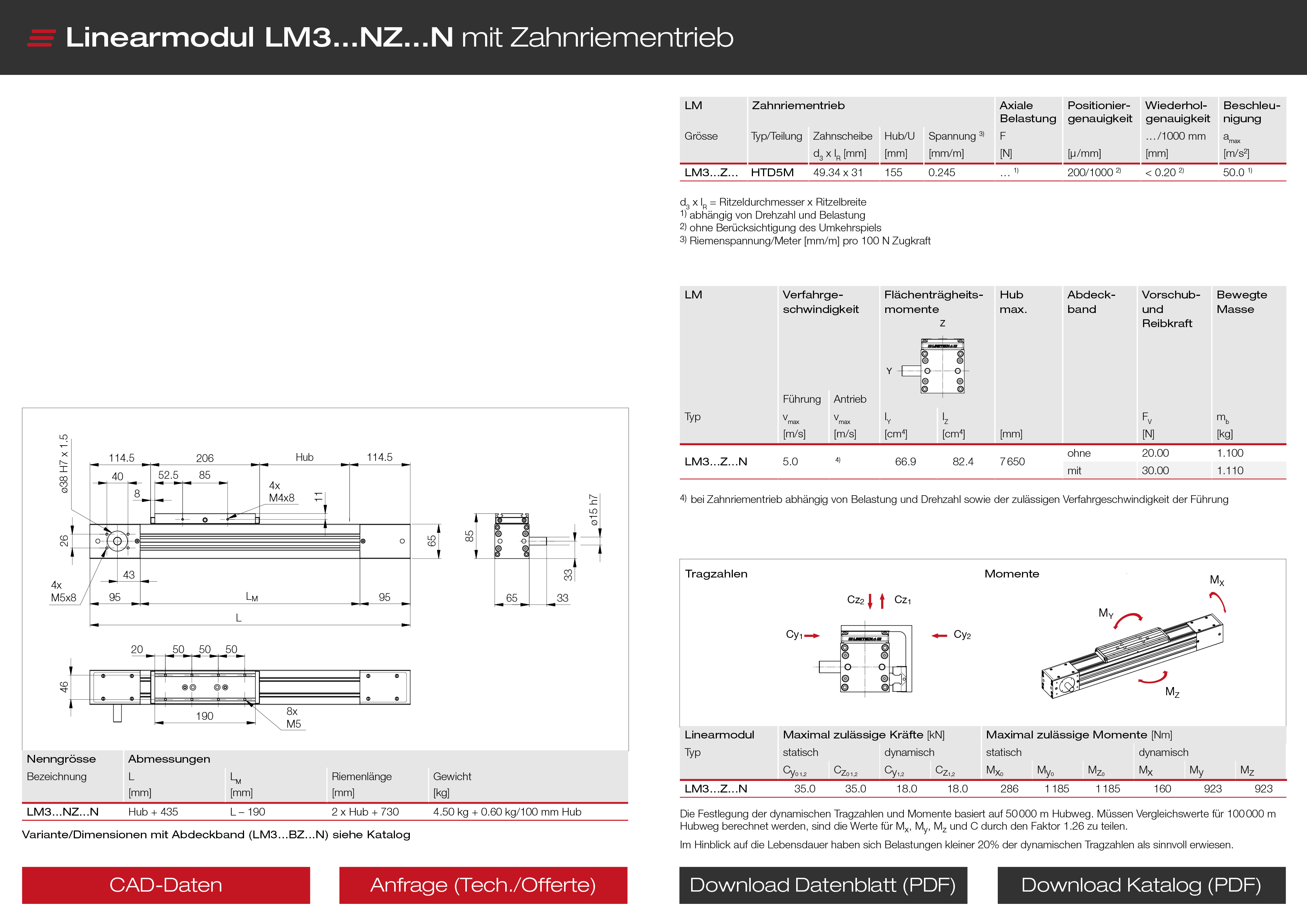

LM Z N

LM3…Z…N

Geschwindigkeit v_max

Beschleunigung s_max

Axiale Kraft F_{X dyn}

Abhängig von Fahrprofil

Kraft F_{Y dyn}

Kraft F_{Z dyn}

Moment M_{X dyn}

Moment M_{Y dyn}

Moment M_{Z dyn}

Wiederholgenauigkeit

Positioniergenauigkeit

200 µm/1000 mm

Profilquerschnitt max.

LM Z L R

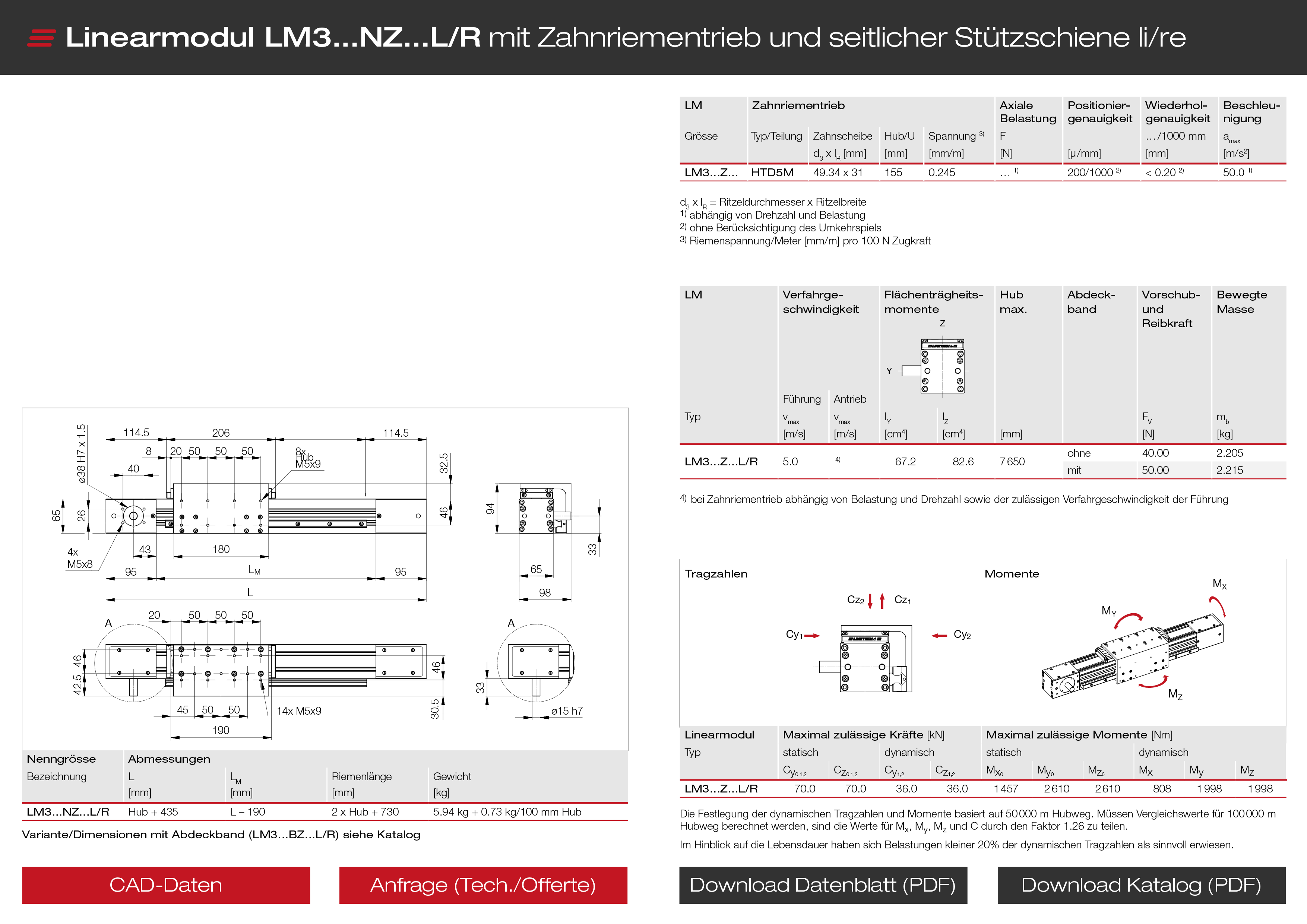

LM3…Z…L/R

Geschwindigkeit v_max

Beschleunigung s_max

Axiale Kraft F_{X dyn}

Abhängig von Fahrprofil

Kraft F_{Y dyn}

Kraft F_{Z dyn}

Moment M_{X dyn}

Moment M_{Y dyn}

Moment M_{Z dyn}

Wiederholgenauigkeit

Positioniergenauigkeit

200 µm/1000 mm

Profilquerschnitt max.

LM Z N

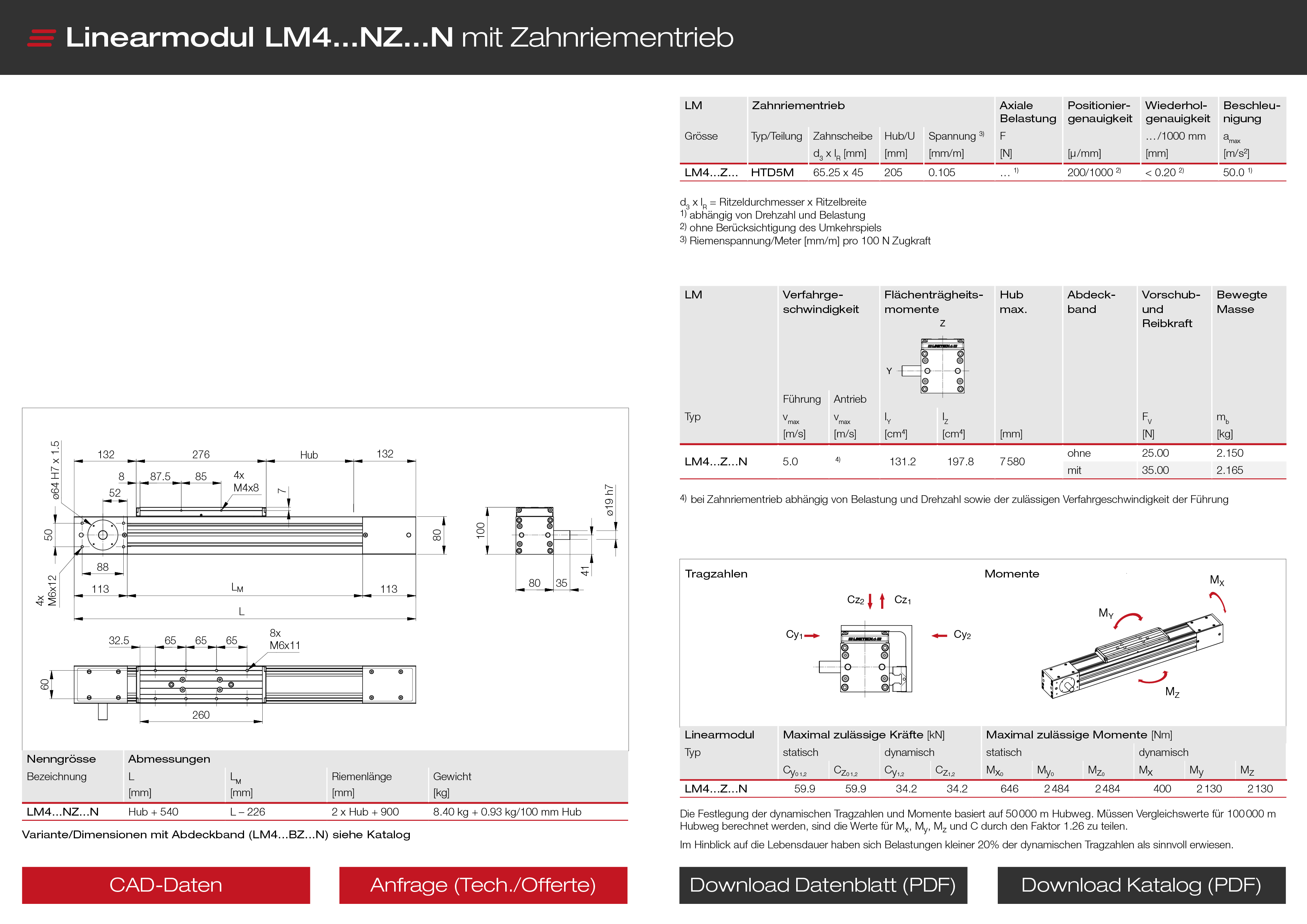

LM4…Z…N

Geschwindigkeit v_max

Beschleunigung s_max

Axiale Kraft F_{X dyn}

Abhängig von Fahrprofil

Kraft F_{Y dyn}

Kraft F_{Z dyn}

Moment M_{X dyn}

Moment M_{Y dyn}

Moment M_{Z dyn}

Wiederholgenauigkeit

Positioniergenauigkeit

200 µm/1000 mm

Profilquerschnitt max.

LM Z L R

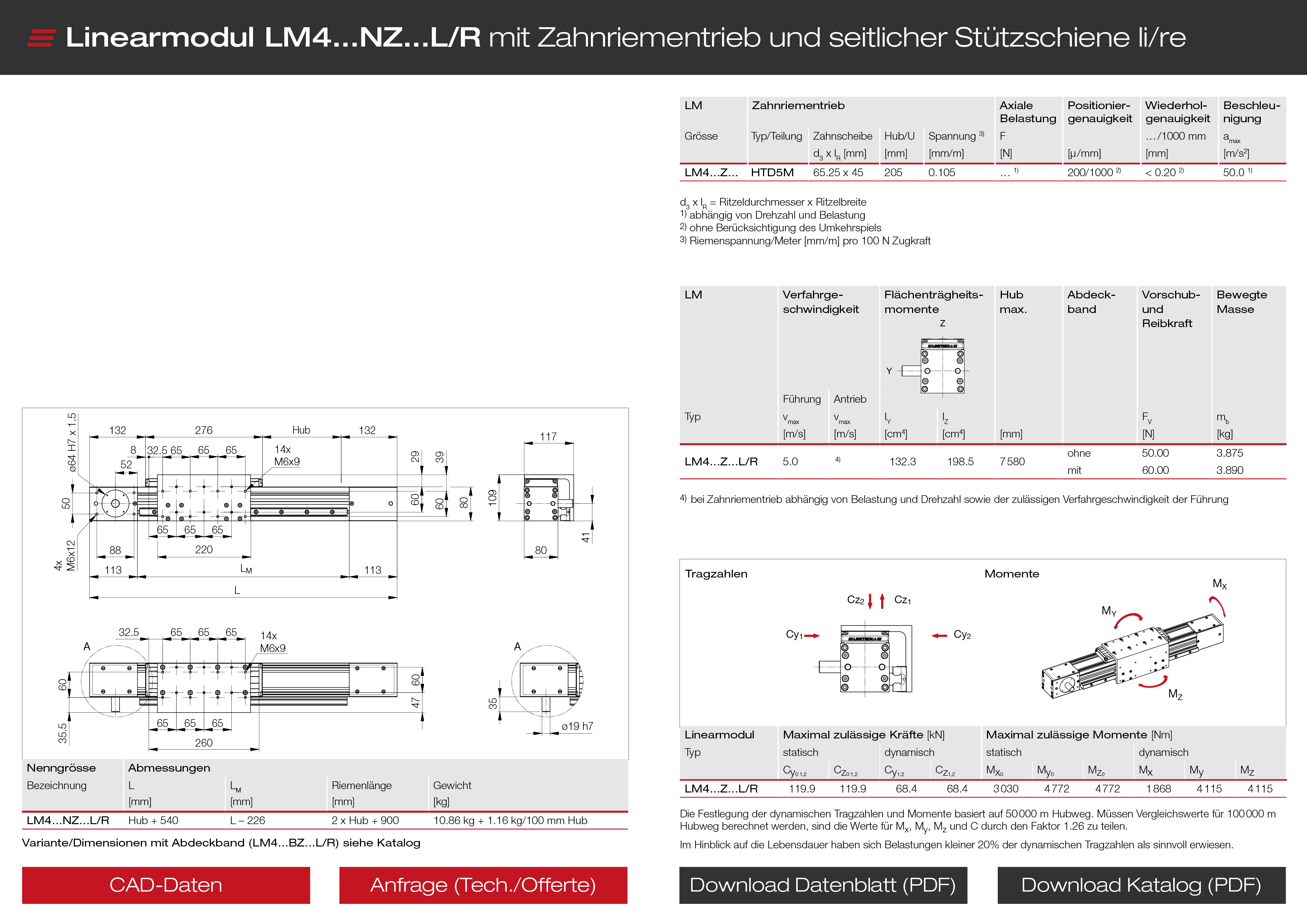

LM4…Z…LR

Geschwindigkeit v_max

Beschleunigung s_max

Axiale Kraft F_{X dyn}

Abhängig von Fahrprofil

Kraft F_{Y dyn}

Kraft F_{Z dyn}

Moment M_{X dyn}

Moment M_{Y dyn}

Moment M_{Z dyn}

Wiederholgenauigkeit

Positioniergenauigkeit

200 µm/1000 mm

Profilquerschnitt max.

LM Z N

LM5…Z…N

Geschwindigkeit v_max

Beschleunigung s_max

Axiale Kraft F_{X dyn}

Abhängig von Fahrprofil

Kraft F_{Y dyn}

Kraft F_{Z dyn}

Moment M_{X dyn}

Moment M_{Y dyn}

Moment M_{Z dyn}

Wiederholgenauigkeit

Positioniergenauigkeit

200 µm/1000 mm

Profilquerschnitt max.

LM Z L R

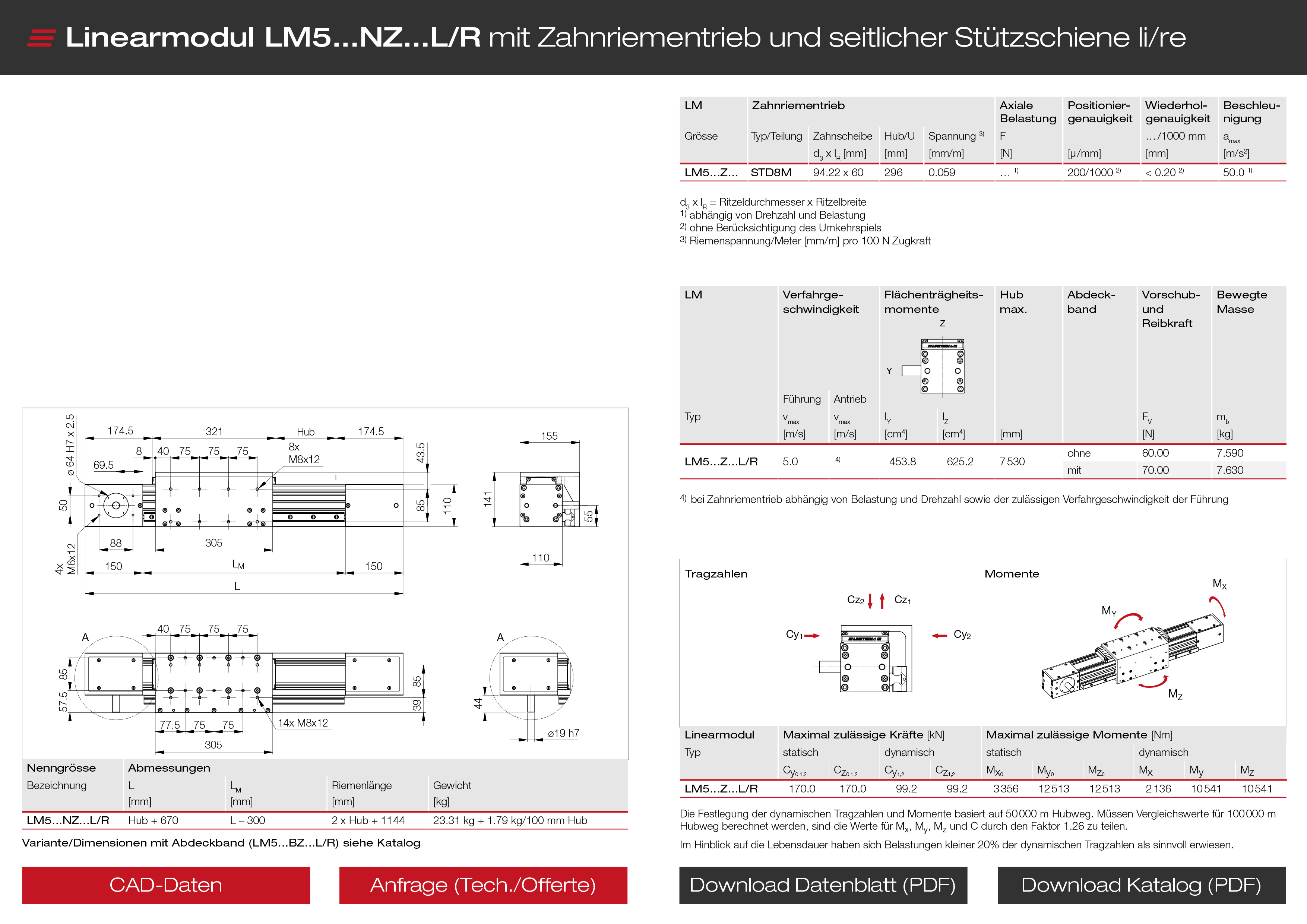

LM5…Z…L/R

Geschwindigkeit v_max

Beschleunigung s_max

Axiale Kraft F_{X dyn}

Abhängig von Fahrprofil

Kraft F_{Y dyn}

Kraft F_{Z dyn}

Moment M_{X dyn}

Moment M_{Y dyn}

Moment M_{Z dyn}

Wiederholgenauigkeit

Positioniergenauigkeit

200 µm/1000 mm

Profilquerschnitt max.

Version XL für applikationsspezifische überlange Hübe bis über 15 Meter. Noch längere Hübe auf Anfrage möglich.

LM Z N

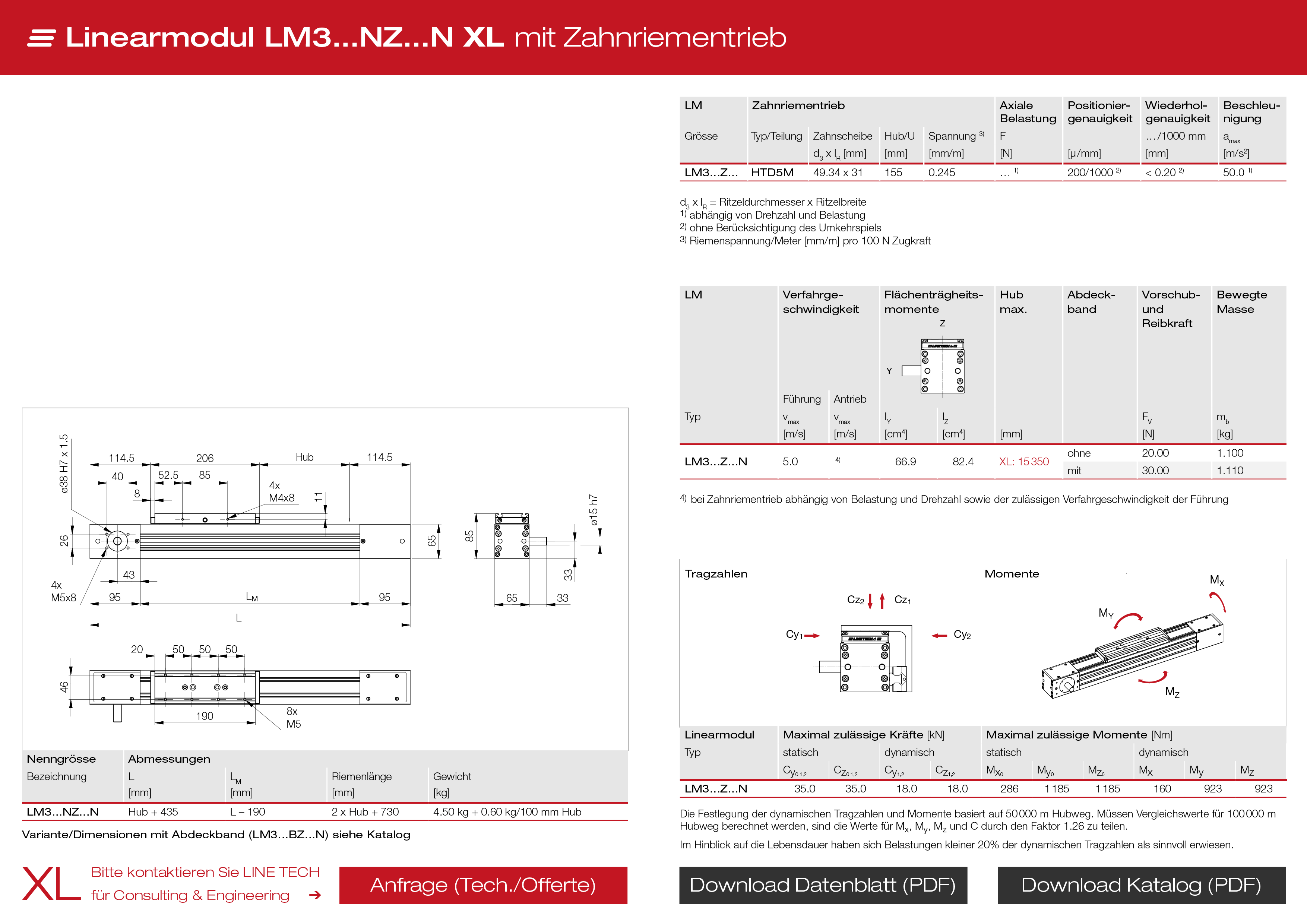

LM3…Z…N XL

Geschwindigkeit v_max

Beschleunigung s_max

Axiale Kraft F_{X dyn}

Abhängig von Fahrprofil

Kraft F_{Y dyn}

Kraft F_{Z dyn}

Moment M_{X dyn}

Moment M_{Y dyn}

Moment M_{Z dyn}

Wiederholgenauigkeit

Positioniergenauigkeit

200 µm/1000 mm

Profilquerschnitt max.

LM Z L R

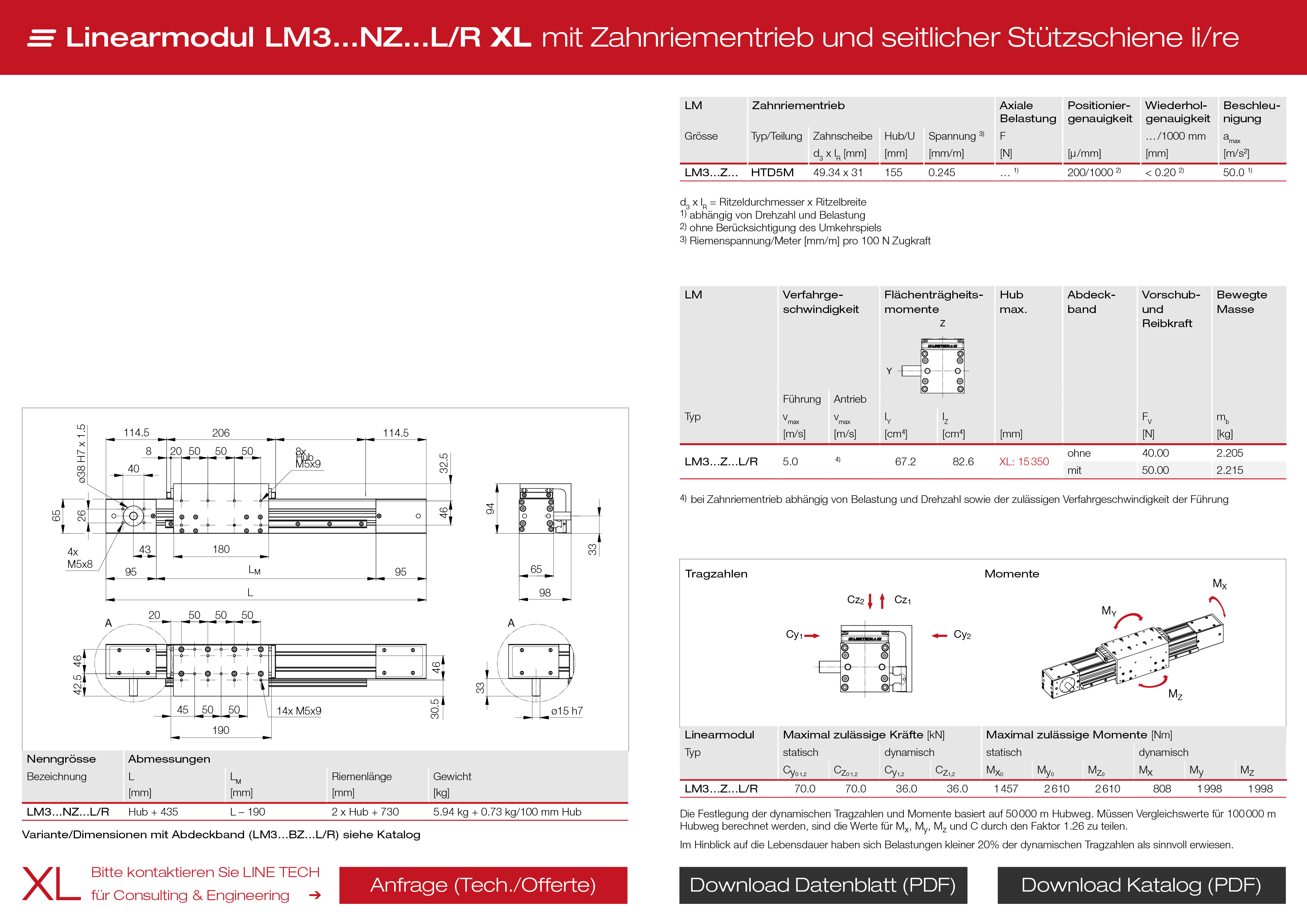

LM3…Z…L/R XL

Geschwindigkeit v_max

Beschleunigung s_max

Axiale Kraft F_{X dyn}

Abhängig von Fahrprofil

Kraft F_{Y dyn}

Kraft F_{Z dyn}

Moment M_{X dyn}

Moment M_{Y dyn}

Moment M_{Z dyn}

Wiederholgenauigkeit

Positioniergenauigkeit

200 µm/1000 mm

Profilquerschnitt max.

LM Z N

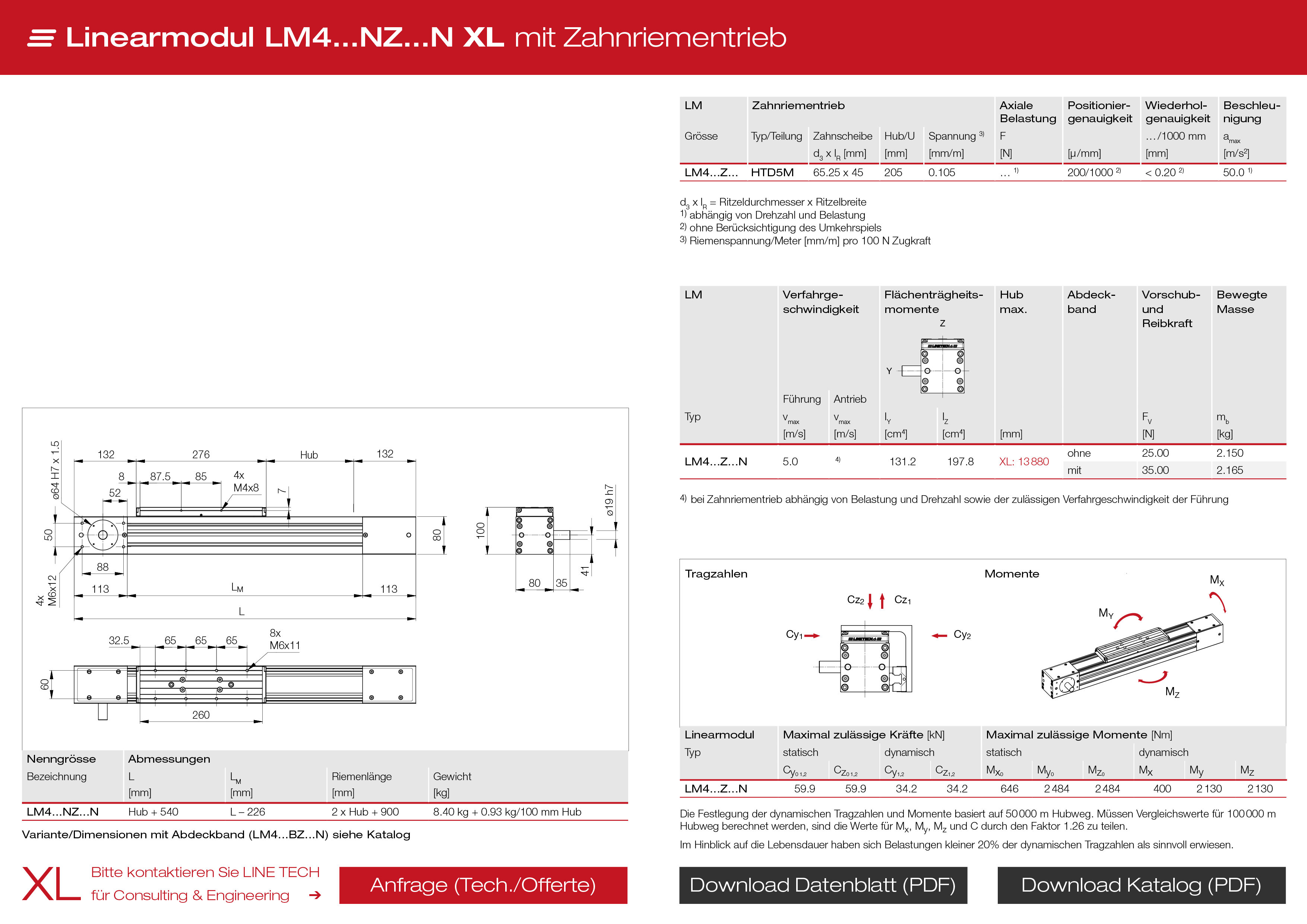

LM4…Z…N XL

Geschwindigkeit v_max

Beschleunigung s_max

Axiale Kraft F_{X dyn}

Abhängig von Fahrprofil

Kraft F_{Y dyn}

Kraft F_{Z dyn}

Moment M_{X dyn}

Moment M_{Y dyn}

Moment M_{Z dyn}

Wiederholgenauigkeit

Positioniergenauigkeit

200 µm/1000 mm

Profilquerschnitt max.

LM Z L R

LM4…Z…LR XL

Geschwindigkeit v_max

Beschleunigung s_max

Axiale Kraft F_{X dyn}

Abhängig von Fahrprofil

Kraft F_{Y dyn}

Kraft F_{Z dyn}

Moment M_{X dyn}

Moment M_{Y dyn}

Moment M_{Z dyn}

Wiederholgenauigkeit

Positioniergenauigkeit

200 µm/1000 mm

Profilquerschnitt max.

LM Z N

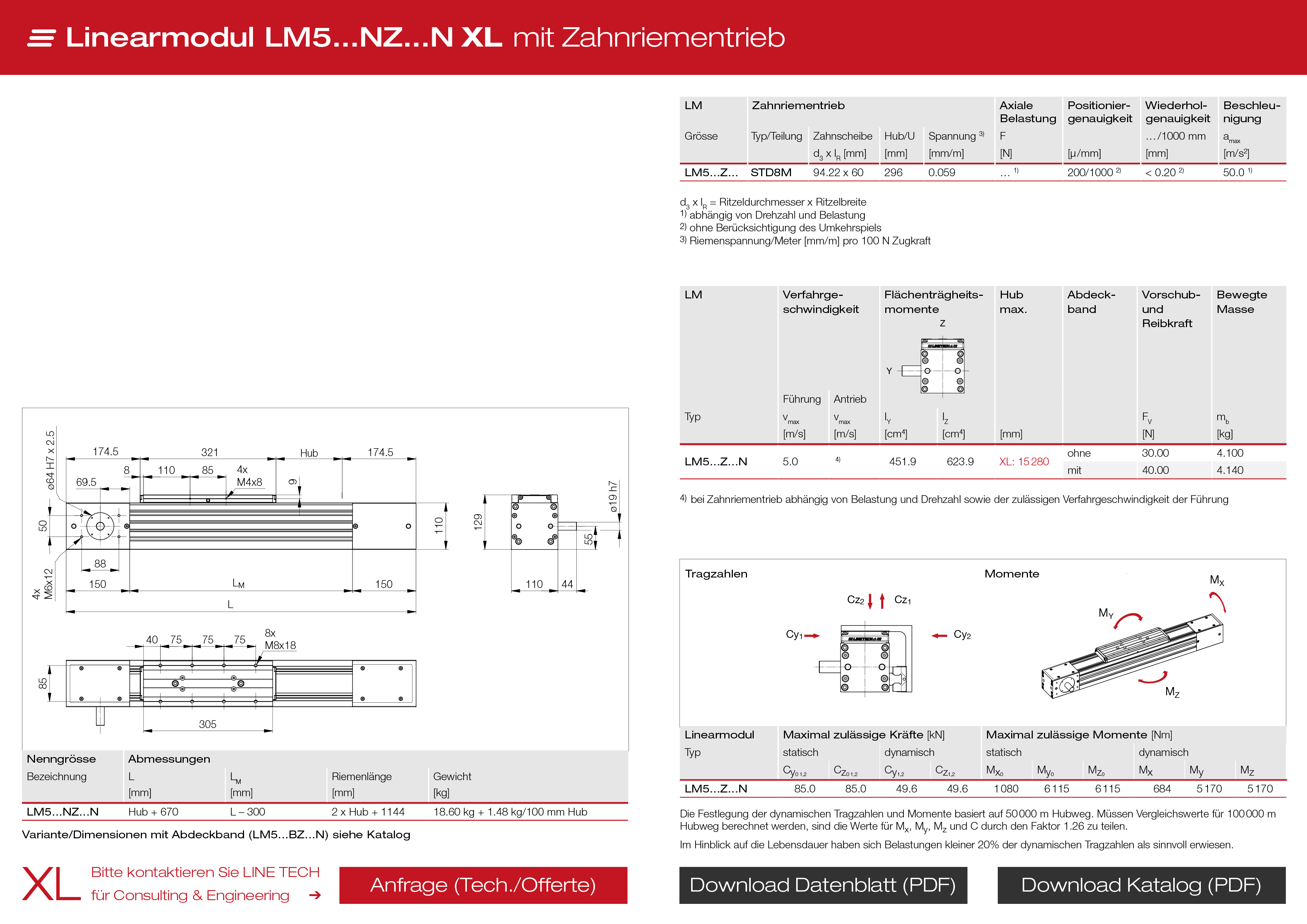

LM5…Z…N XL

Geschwindigkeit v_max

Beschleunigung s_max

Axiale Kraft F_{X dyn}

Abhängig von Fahrprofil

Kraft F_{Y dyn}

Kraft F_{Z dyn}

Moment M_{X dyn}

Moment M_{Y dyn}

Moment M_{Z dyn}

Wiederholgenauigkeit

Positioniergenauigkeit

200 µm/1000 mm

Profilquerschnitt max.

LM Z L R

LM5…Z…L/R XL

Geschwindigkeit v_max

Beschleunigung s_max

Axiale Kraft F_{X dyn}

Abhängig von Fahrprofil

Kraft F_{Y dyn}

Kraft F_{Z dyn}

Moment M_{X dyn}

Moment M_{Y dyn}

Moment M_{Z dyn}

Wiederholgenauigkeit

Positioniergenauigkeit

200 µm/1000 mm

Profilquerschnitt max.

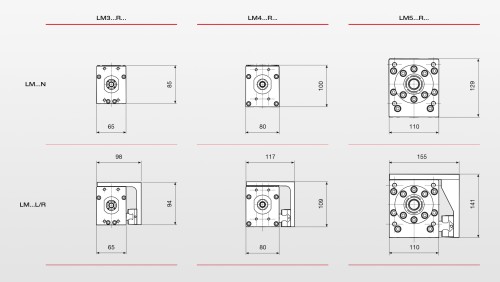

Linearmodule mit Kugelgewindetrieb LM…R…

LM R N

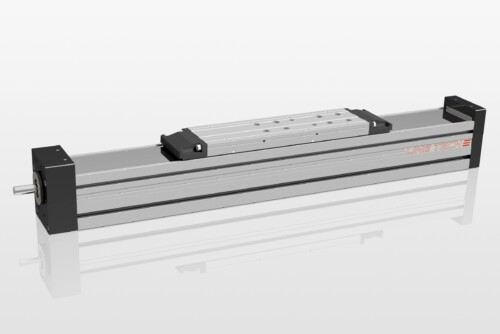

LM3…R…N

Kugelgewindetrieb

Geschwindigkeit v_max

Beschleunigung s_max

Axiale Kraft F_{X dyn}

Kraft F_{Y dyn}

Kraft F_{Z dyn}

Moment M_{X dyn}

Moment M_{Y dyn}

Moment M_{Z dyn}

Wiederholgenauigkeit

0.03 mm/1000 mm

Positioniergenauigkeit

Profilquerschnitt max.

LM R L R

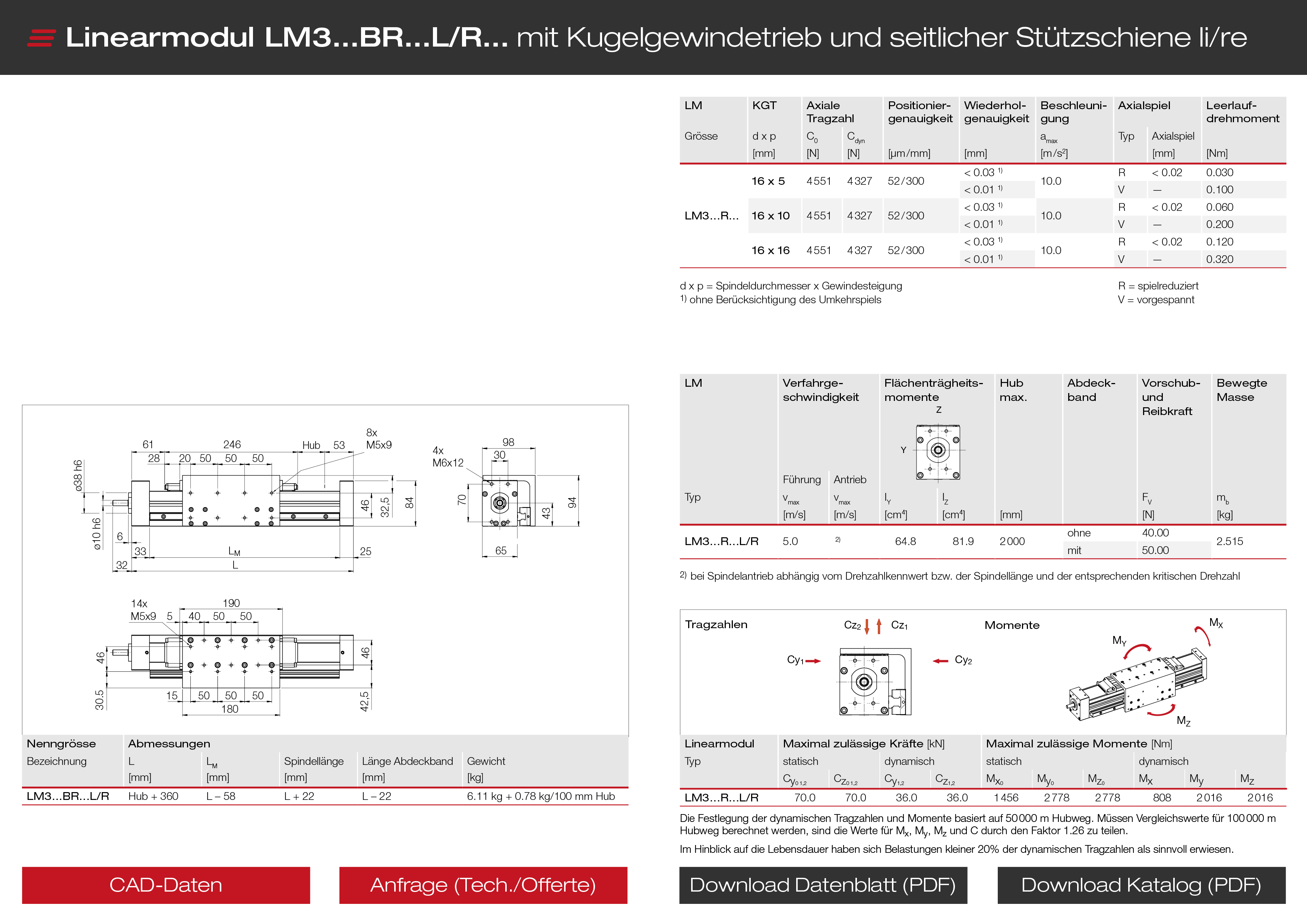

LM3…R…L/R

Kugelgewindetrieb

Geschwindigkeit v_max

Beschleunigung s_max

Axiale Kraft F_{X dyn}

Kraft F_{Y dyn}

Kraft F_{Z dyn}

Moment M_{X dyn}

Moment M_{Y dyn}

Moment M_{Z dyn}

Wiederholgenauigkeit

0.03 mm/1000 mm

Positioniergenauigkeit

Profilquerschnitt max.

LM R N

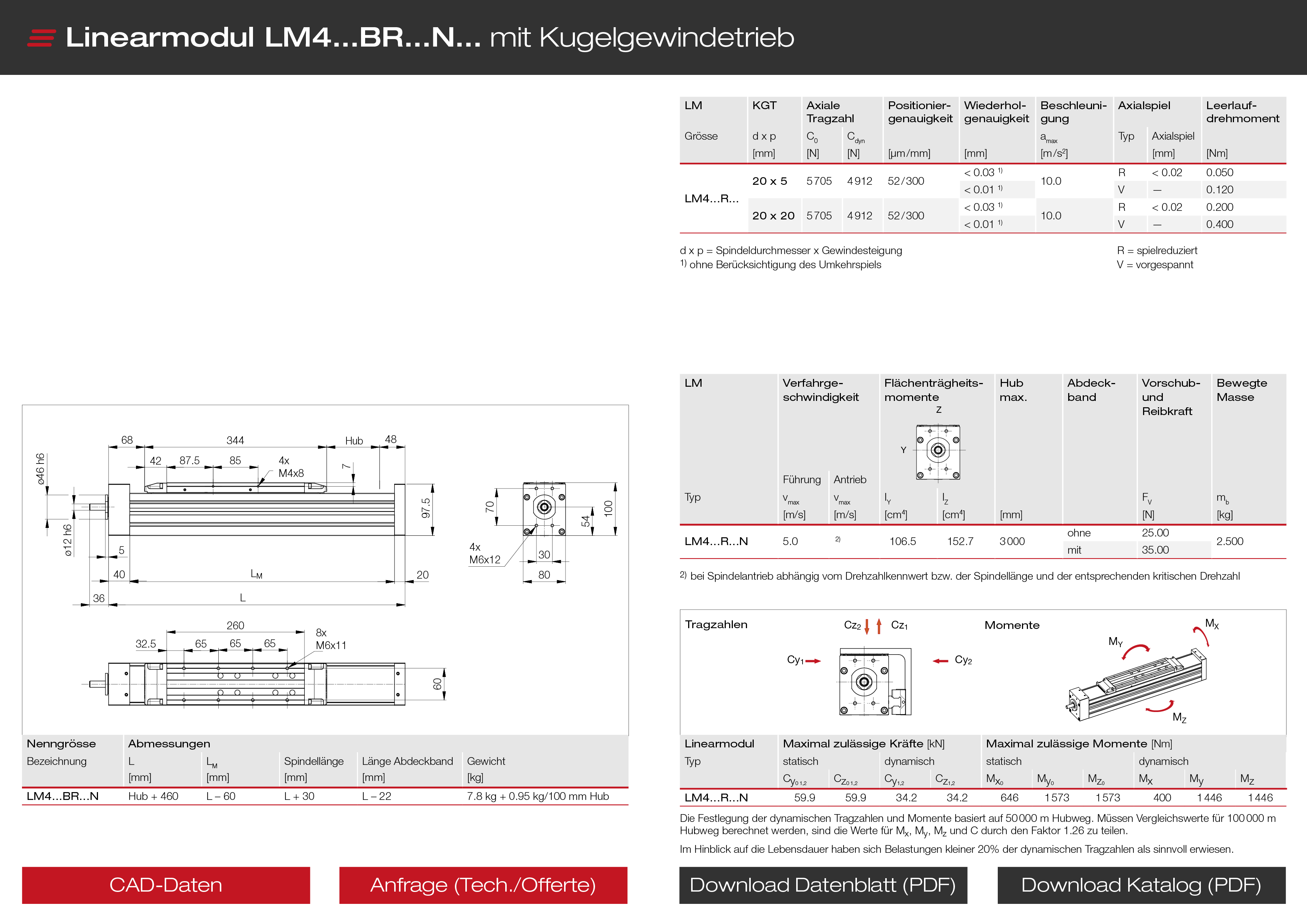

LM4…R…N

Kugelgewindetrieb

Geschwindigkeit v_max

Beschleunigung s_max

Axiale Kraft F_{X dyn}

Kraft F_{Y dyn}

Kraft F_{Z dyn}

Moment M_{X dyn}

Moment M_{Y dyn}

Moment M_{Z dyn}

Wiederholgenauigkeit

0.03 mm/1000 mm

Positioniergenauigkeit

Profilquerschnitt max.

LM R L R

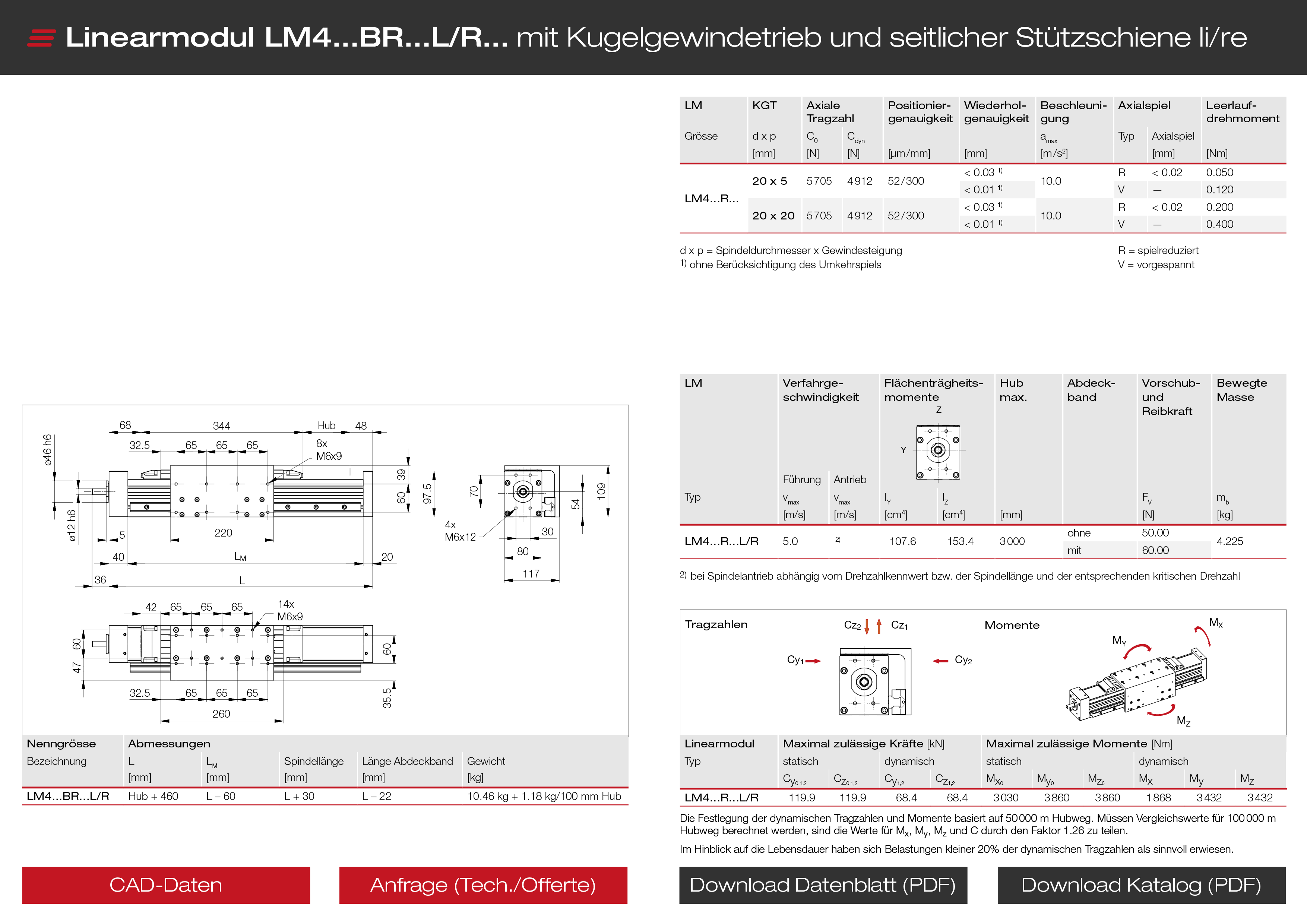

LM4…R…L/R

Kugelgewindetrieb

Geschwindigkeit v_max

Beschleunigung s_max

Axiale Kraft F_{X dyn}

Kraft F_{Y dyn}

Kraft F_{Z dyn}

Moment M_{X dyn}

Moment M_{Y dyn}

Moment M_{Z dyn}

Wiederholgenauigkeit

0.03 mm/1000 mm

Positioniergenauigkeit

Profilquerschnitt max.

LM R N

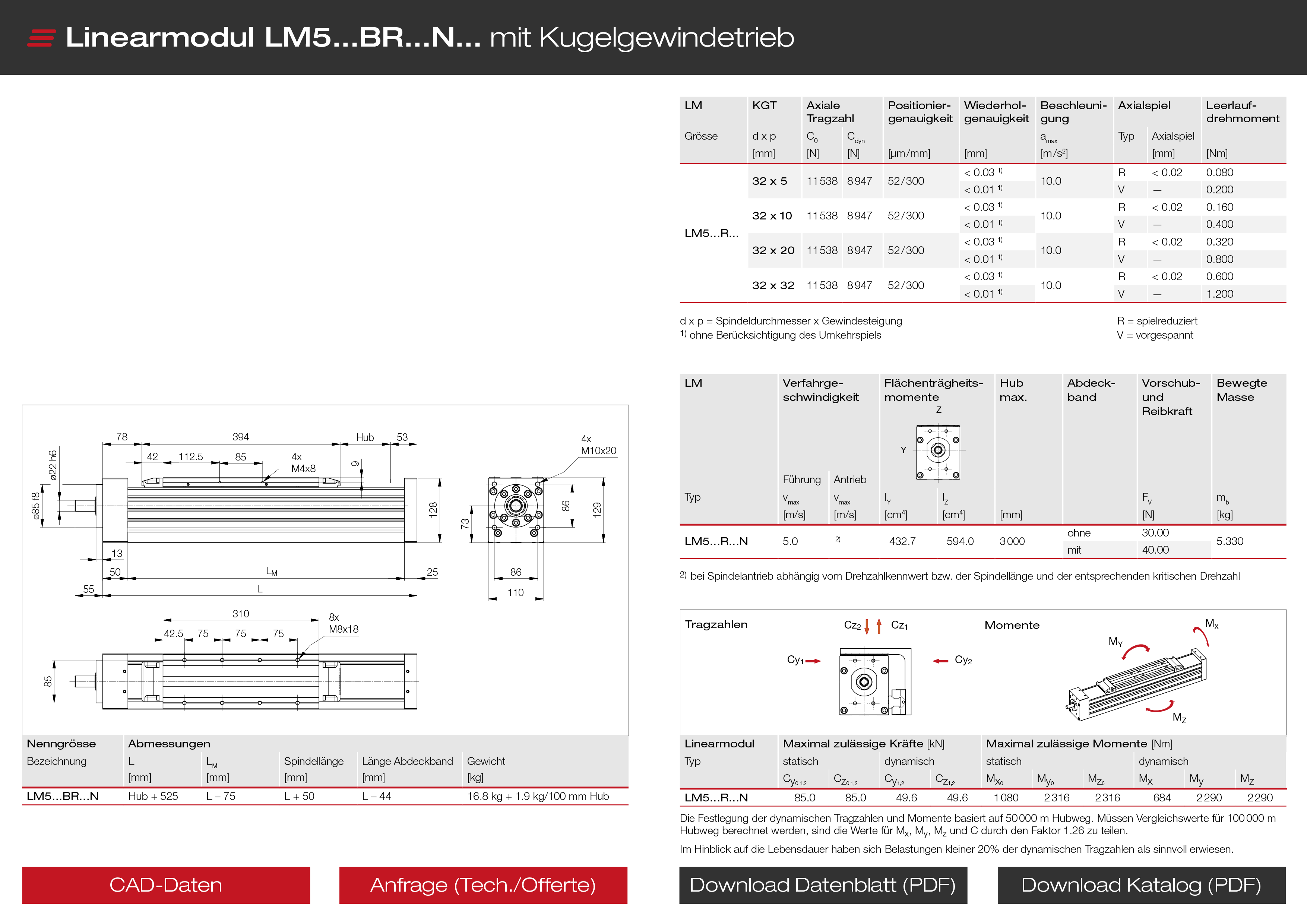

LM5…R…N

Kugelgewindetrieb

Geschwindigkeit v_max

Beschleunigung s_max

Axiale Kraft F_{X dyn}

Kraft F_{Y dyn}

Kraft F_{Z dyn}

Moment M_{X dyn}

Moment M_{Y dyn}

Moment M_{Z dyn}

Wiederholgenauigkeit

0.03 mm/1000 mm

Positioniergenauigkeit

Profilquerschnitt max.

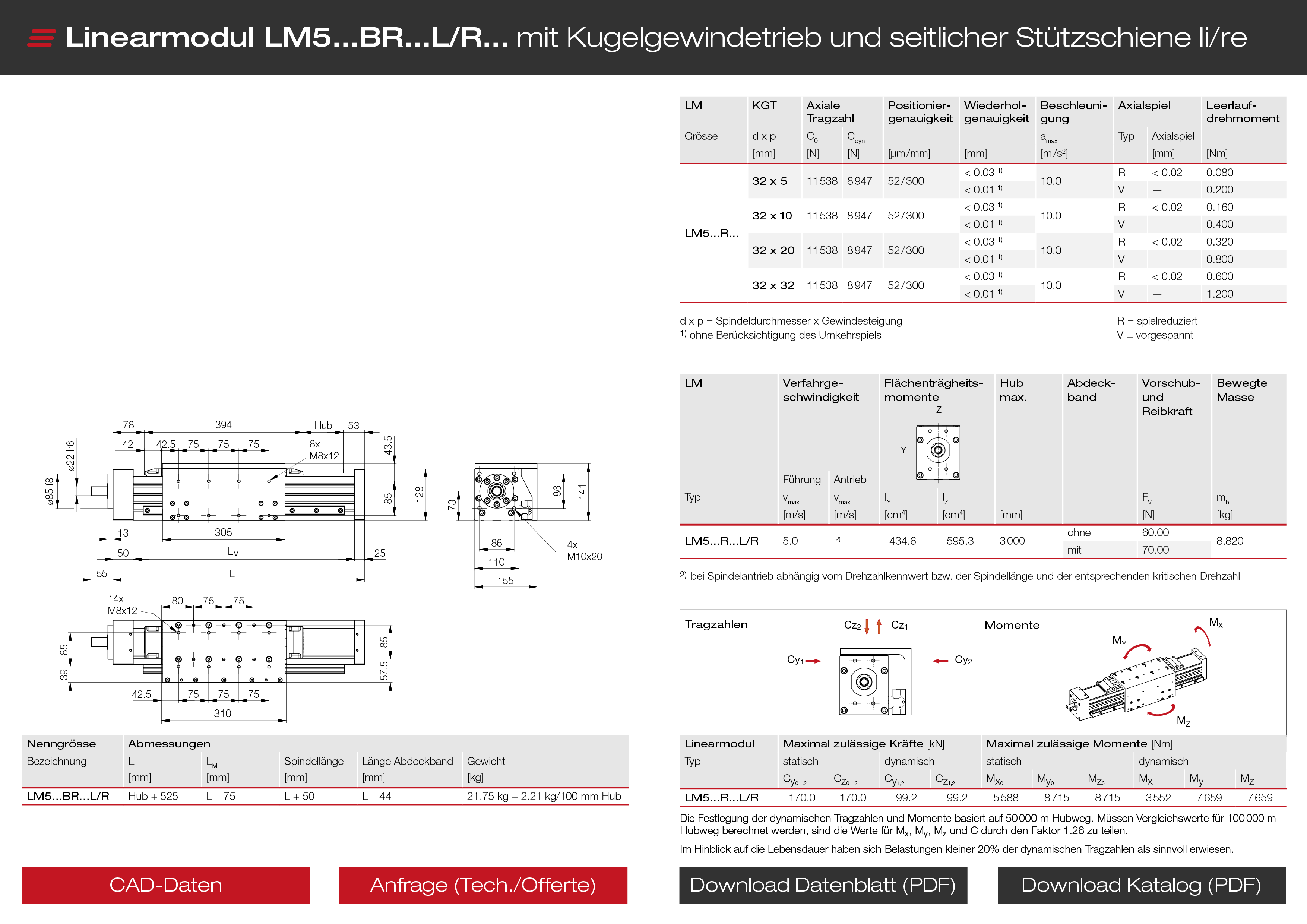

LM R L R

LM5…R…L/R

Kugelgewindetrieb

Geschwindigkeit v_max

Beschleunigung s_max

Axiale Kraft F_{X dyn}

Kraft F_{Y dyn}

Kraft F_{Z dyn}

Moment M_{X dyn}

Moment M_{Y dyn}

Moment M_{Z dyn}

Wiederholgenauigkeit

0.03 mm/1000 mm

Positioniergenauigkeit

Profilquerschnitt max.
