Linearschienenführungen – das state-of-the-art Führungselement

Linearschienenführungen mit Kugelführung oder Rollenführung

Verschiedenste Linearführungen für jegliche Anwendungen und höchste Belastungen – robust und präzise mit langer Lebensdauer.

CPC-Vertragspartner Schweiz: LINE TECH ist Exklusiv-Vertreter für das gesamte CPC-Sortiment in der Schweiz.

cpc Standard-Linearführungen

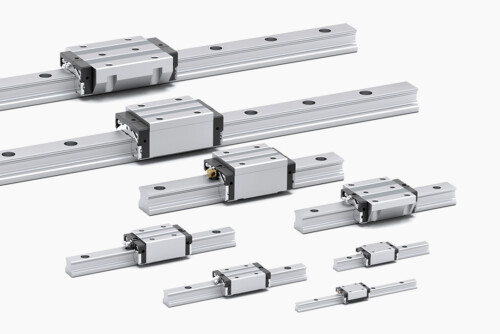

Cpc Standard Linearfuehrungen

cpc Standard-Linearschienenführungen ARC/HRC/ERC/ARD/HRD/ARU/HRU
sind ausgelegt mit vier Laufbahnen in O-Anordnung für höchstmögliche Torsionssteifigkeit. Die Präzisions-Stahlkugeln übertragen eingeleitete Kräfte unter einem Kontaktwinkel von 45 Grad.


  • Typen: ARC, ARD, ERC, HRC, HRD, ARU, HRU
  • Grössen: 15 – 55
  • Ausführungen: Standard (M) & Flansch (F)
  • Schlittenlänge: lang (L), standard (N) & kurz (S)
  • Höhe total (Schiene + Schlitten) H: 24 – 80 mm
  • Schlittenbreite W: 34 – 140 mm
  • Schlittenlänge L: 41.2 – 202 mm
  • CISO 100km: 7.7 – 125 kN
  • C0: 12.1 – 226 kN
  • Cover strip optional

  • LINE TECH Schneid- und Bearbeitungsservice für Führungsschienen

Dokumente (PDF)

CAD Daten

Beratung

cpc Breite Linearführungen

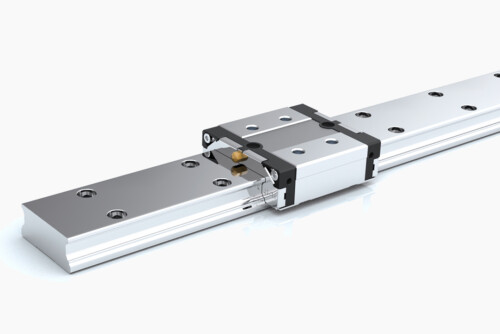

Cpc Breite Linearfuehrungen

cpc  Breite Standard-Linearführungen WRC
zeichnen sich durch eine erheblich höhere seitliche Steifigkeit aus. Insbesondere geeignet, wenn nur eine Führungsschiene als Linearführung verwendet wird.


  • Typ: WRC
  • Grössen: 21/15, 27/20
  • Ausführungen: Standard (M) & Flansch (F)
  • Schlittenlänge: standard (N)
  • Höhe total (Schiene + Schlitten) H: 21 – 27 mm
  • Schlittenbreite W: 54 – 80 mm
  • Schlittenlänge L: 57.5 – 70 mm
  • CISO 100km: 9.9 – 17.1 kN
  • C0: 17.5 – 30 kN

  • LINE TECH Schneid- und Bearbeitungsservice für Führungsschienen

Dokumente (PDF)

CAD Daten

Beratung

cpc Rollenführungen

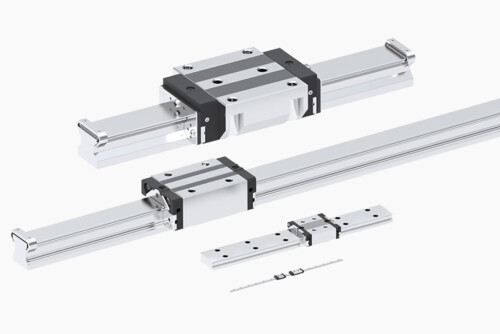

Cpc Rollenfuehrungen 1

cpc Rollenumlaufführungen ARR / HRR / LRR
sind besonders geeignet für Anwendungen, bei denen externe Drehmomente vorhanden sind und hohe Trägheitskräfte kompensiert weden müssen.


  • Typen:ARR, HRR, LRR
  • Grössen: 15 – 55
  • Ausführungen: Standard (M) & Flansch (F)
  • Schlittenlängen: standard (N), lang (L), extra lang (XL)
  • Höhe total (Schiene + Schlitten) H: 24 – 80 mm
  • Schlittenbreite W: 34 – 140 mm
  • Schlittenlänge L: 34 – 140 mm
  • CISO 100km: 15.6 – 209 kN
  • C0: 43 – 615 kN

  • LINE TECH Schneid- und Bearbeitungsservice für Führungsschienen

Dokumente (PDF)

CAD Daten

Beratung

cpc Miniatur-Linearführungen

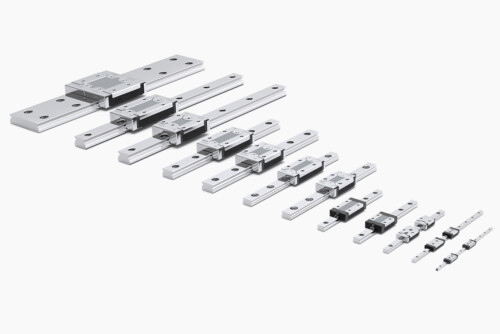

Cpc Miniatur Linearschienenfuehrungen

cpc Miniatur-Linearschienenführungen MR
mit Abmessungen von 2 bis 15 mm sind ideal für kompakte Konstruktionen, bieten hohe Belastbarkeit und gewährleisten eine reibungslose und präzise Bewegung.


  • Typ: MR
  • Grössen: 02 – 15
  • Ausführungen: standard (M) & breit (W)
  • Schlittenlängen: standard (N), lang (L)
  • Höhe total (Schiene + Schlitten) H: 3.2 – 16 mm
  • Schlittenbreite W: 6 – 60 mm
  • Schlittenlänge L: 11.8 – 76.7 mm
  • CISO 100km: 158 – 6.725 kN
  • C0: 349 – 12.580 kN

  • LINE TECH Schneid- und Bearbeitungsservice für Führungsschienen

Dokumente (PDF)

CAD Daten

Beratung

cpc Kurzhub-Schlitten

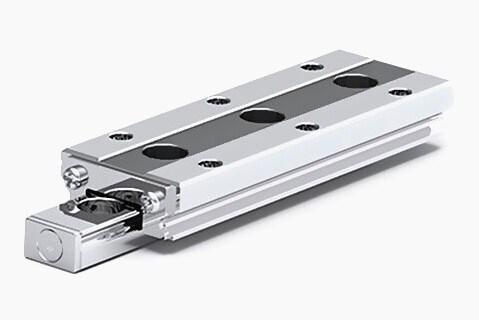

cpc-Kurzhub-Linearfuehrung_1

cpc Miniatur Kurzhub-Linearführungen ST
sind endliche Führungen. Der MonoBlock ermöglicht größere Wälzkörper, was eine höhere Belastung und ein höheres Drehmoment zulässt.


  • Typ: ST
  • Grössen: 07 – 12
  • Ausführung: standard (M)
  • Hub max: 27 – 94 mm
  • Höhe total (Schiene + Schlitten) H: 30 – 100 mm
  • Schlittenbreite W: 17 – 27 mm
  • Schlittenlänge L: 8 – 13 mm
  • CISO 100km: 910 – 4.050 kN
  • C0: 1.580 – 8.670 kN

Dokumente (PDF)

CAD Daten

Beratung

cpc Zubehör

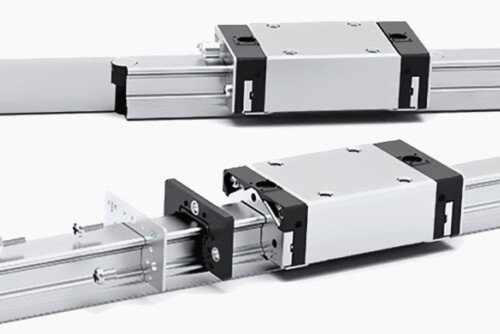

Cpc options external NBR seal

Zubehör und Werkzeuge zu cpc Linearführungen


  • Externe NBR-Dichtung
    ARC/HRC/ARR/HRR/LRR
    Für Anwendungen unter rauen Umgebungsbedingungen; staubdicht.
    Dokument (PDF): cpc Externe NBR-Dichtung

  • Metall-Kunststoff-Kappen
    ARC/HRC/ARR/HRR/LRR/WRC
    Patentiertes Design für das Verschliessen von Schienenverschraubungslöchern.
    Dokument (PDF): cpc Metall-Kunststoff-Kappen

  • Metall-Schienenanschlag
    MR
    Schutzvorrichtungen, die das ungewollte Ausfahren eines Schlittens verhindern.
    Dokument (PDF): cpc Metall-Schienenanschlag

  • Kohlenstoffstahl-Führungen
    MR
    Schienen und Schlitten mit erhöhter Härte für eine noch längere Lebensdauer.
    Dokument (PDF): cpc Kohlenstoffstahl-Führungen

  • Schmier-Kit
    Für Schlitten aller Serien & Grössen
    Schmiereinheit mit 3 verschiedenen Düsenadaptern.
    Dokument (PDF): cpc Schmier-Kit

Beratung

NSK Linearführungen & Rollenführungen

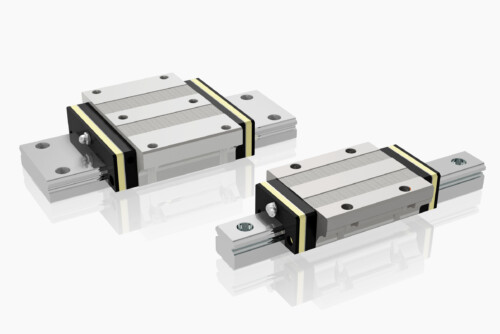

NSK Linearfuehrungen

NSK Linearschinenführungen der NH/NS- und DH/DS-Serien, Rollenumlaufführungen der RA-Serie, optional mit Langzeitschmiereinheit K1-L für wartungsarmen Betrieb.


  • Führungswagen in verschiedenen Breiten, Höhen und Längen für unterschiedlichste Belastungen
  • Verschiedenen Vorspannungs- und Genauigkeitsklassen
  • Staubschutzbauteile und Schmierzubehör
  • Optionale K1-L Langzeitschmiereinheit für wartungsarmen Betrieb
  • NH/NS- und DH/DS-Serien: Grössen 15–65
  • Miniatur-Serie PU/PE: Grössen 5–15
  • RA-Serie: Grössen 15–65
  • Schienenlängen bis zu 4 m
  • max. zulässigen Verfahrgeschwindigkeiten bis zu 300 m/min

  • LINE TECH Schneid- und Bearbeitungsservice für Führungsschienen
