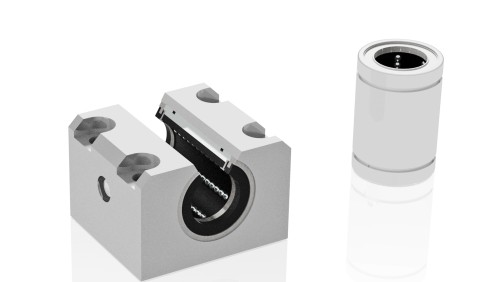

Header Ku Bu

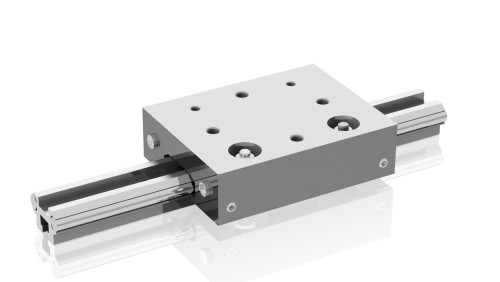

Header Laufrollenfuehrung
Wellenführungen für unbegrenzte Längsführungen

Kugelbuchsen, Präzisionswellen, Nutwellenführungen, Drehmomentführungen und Laufrollenführungen

Präzisionswellen

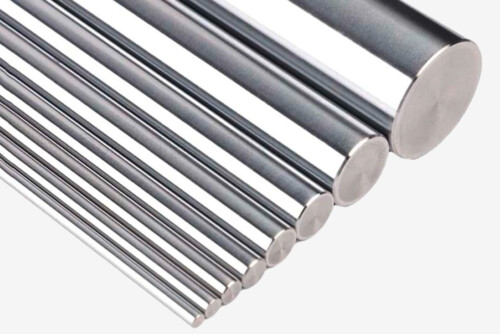

Praezisionswellen

Präzisionswellen


  • Standardwelle
    – Unbearbeitete Enden, ideal für individuelle Weiterbearbeitung oder Zuschnitt
    – Flexibel kürzbar und anpassbar
  • Bearbeitete Welle
    – Montagefertig, z. B. mit Stirngewinde (einseitig oder beidseitig), Passabsätzen oder Flanschbearbeitung
    – Kundenspezifische Endbearbeitung
  • Werkslängen: bis 6000 mm
  • Durchmesser: Ø 3–100 mm
  • Endenbearbeitung: gemäss Zeichnung/Spezifikation
  • Werkstoffe
    – X46Cr13 (1.4034): Rostfreier martensitischer Chromstahl, 52–60 HRC, korrosionsbeständig, hygienetauglich
    – X90CrMoV18 (1.4112): Hochlegierter rostfreier Werkzeugstahl, bis 58–60 HRC, Säure- & korrosionsbeständig, für Sonderanwendungen
    – Cf53 (1.1213): Vergütungsstahl, unlegiert, 59 HRC, für Flamm- und Induktionshärtung

  • LINE TECH Schneid- und Bearbeitungsservice für Präzisionswellen

Dokumente (PDF)

Beratung

Kugelbuchsenführungen

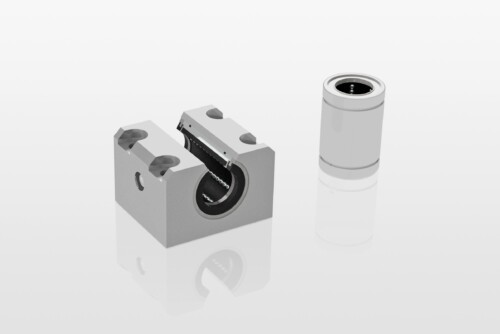

Line Tech Kubu

Kugelbuchsen und Zubehör

Die bewährten Norm- und Sonder-Führungselemente – exakt und mit hohem Wirkungsgrad:


  • Norm- und Sonderkugelbuchsen von ø3-150
  • In normal und korrosionsbeständiger Ausführung
  • Besonders wirtschaftliche Eco-Buchsen
  • Super-Kugelbuchsen für hohe Belastungen
  • Kugelhülsen mit reduziertem Querschnitt
  • Tandem-, Flansch- und Tandemflanschbuchsen
  • Rotationsbuchsen
  • Gehäuse für Normkugelbuchsen
  • Viererblöcke

  • LINE TECH Schneid- und Bearbeitungsservice für Präzisionswellen

Dokumente (PDF)

CAD-Daten

Beratung

Nutwellenführungen

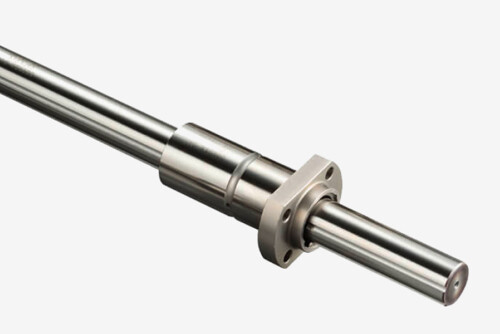

Nutwellenfuehrung

Nutwellenführungen

Nutwellen sind kombinierbar mit vielfältigen Mutter-Ausführungen – für flexible Montage- und Konstruktionsmöglichkeiten:


  • Nutwellen in Handelsqualität (nicht geschliffen)
    Wirtschaftliche Lösung für einfache Anforderungen
  • Standard-Nutwellen
    Für gängige Anwendungen mit guter Maßhaltigkeit
  • Geschliffene Nutwellen
    Höchste Oberflächengüte für präzise Anwendungen

Mutterntypen für Nutwellenführungen

  • SSP: Zylindrische Mutter mit Passfedernut
  • SSPM: Zylindrische Mutter ohne Passfedernut
  • SSPF: Flanschmutter – einfache Montage mit hoher Stabilität
  • SSPT: Doppelseitig gefräste Flanschmutter für kompakte Bauweise

Rotations-Nutwellenführungen für Anwendungen mit kombinierter Dreh- und Linearbewegung

  • SPR: Kreuzrollenlager – extrem hohe Steifigkeit & Positioniergenauigkeit
  • SPB: Kugelumlauf – Leiser, leichtgängiger Lauf bei hoher Belastung

Dokumente (PDF)

Beratung

Drehmomentwellen mit Flanschmuttern

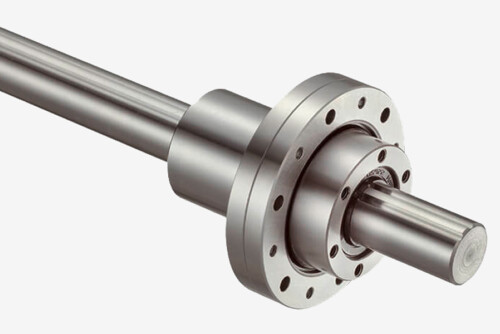

Drehmomentwelle

Drehmomentführungen – Spielfreie Präzision bei höchster Stabilität

Präziser Linearlauf mit zuverlässiger Drehmomentabstützung – ideal für Anwendungen, bei denen neben der Linearbewegung auch eine Verdrehsicherung gefordert ist. Ausführungen mit Kugel- oder Rollentechnologie.


  • Drehmomentwellen gezogen
    Hochpräzise, gezogene Profilwellen mit speziellen Mitnahmegeometrien – ideal für verdrehsichere Linearbewegungen.
  • Drehmoment-Flanschmuttern Kompakte Führungselemente mit integrierter Verdrehsicherung – passend zur Nutkontur der Welle. Erhältlich in verschiedenen Bauformen und Materialien für Standard- und Spezialanwendungen.

Dank modularer Bauweise und vielfältiger Kombinationen mit Antriebselementen bieten wir individuelle Lösungen für anspruchsvolle Bewegungsaufgaben – von der Automatisierungstechnik über Prüfstände bis hin zu Medizintechnik und Sondermaschinenbau

Dokumente (PDF)

CAD Daten

Beratung

Laufrollenführungen

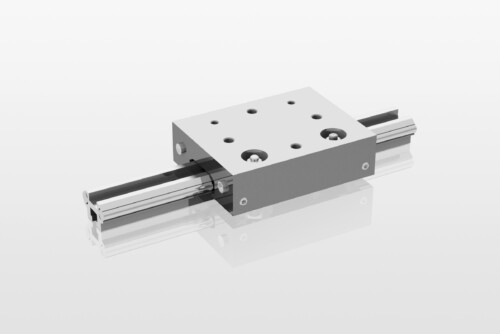

Line Tech Rollenfuehrung

LT-Laufrollenführungen – schnell und genau


  • Sehr gute Führungsgenauigkeit und sanfter Lauf
  • Höchste Geschwindigkeiten und Beschleunigungen
  • Geringe Masse und minimale Rollreibung
  • Gute Tragfähigkeit für Kräfte und Momente
  • Hohe Betriebssicherheit durch robuste Bauweise
  • Unempfindlichkeit gegen Schmutz
  • Baugrössen 25…54
  • Normale und korrosionsbeständige Ausführung
  • Schienenlängen bis 3.75 m (länger auf Anfrage) und Breiten von 20 bis 52 mm
  • Laufrollen und Zapfen; Grössen 25…64
  • Lieferbar mit integriertem Messsystem

  • LINE TECH Schneid- und Bearbeitungsservice für Führungsschienen
