Dynamikmodule für hohe Belastungen und schnelle Zykluszeiten

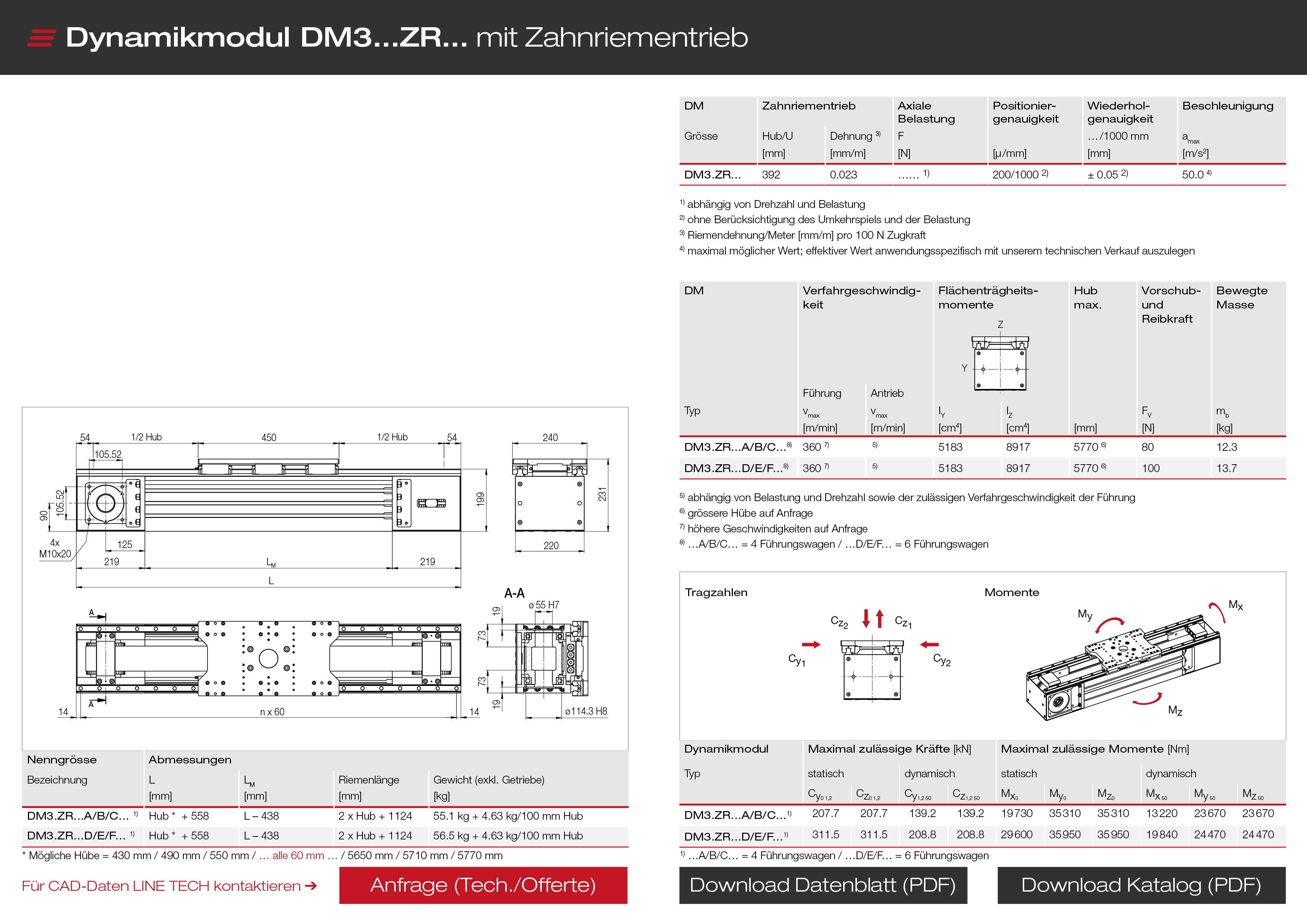

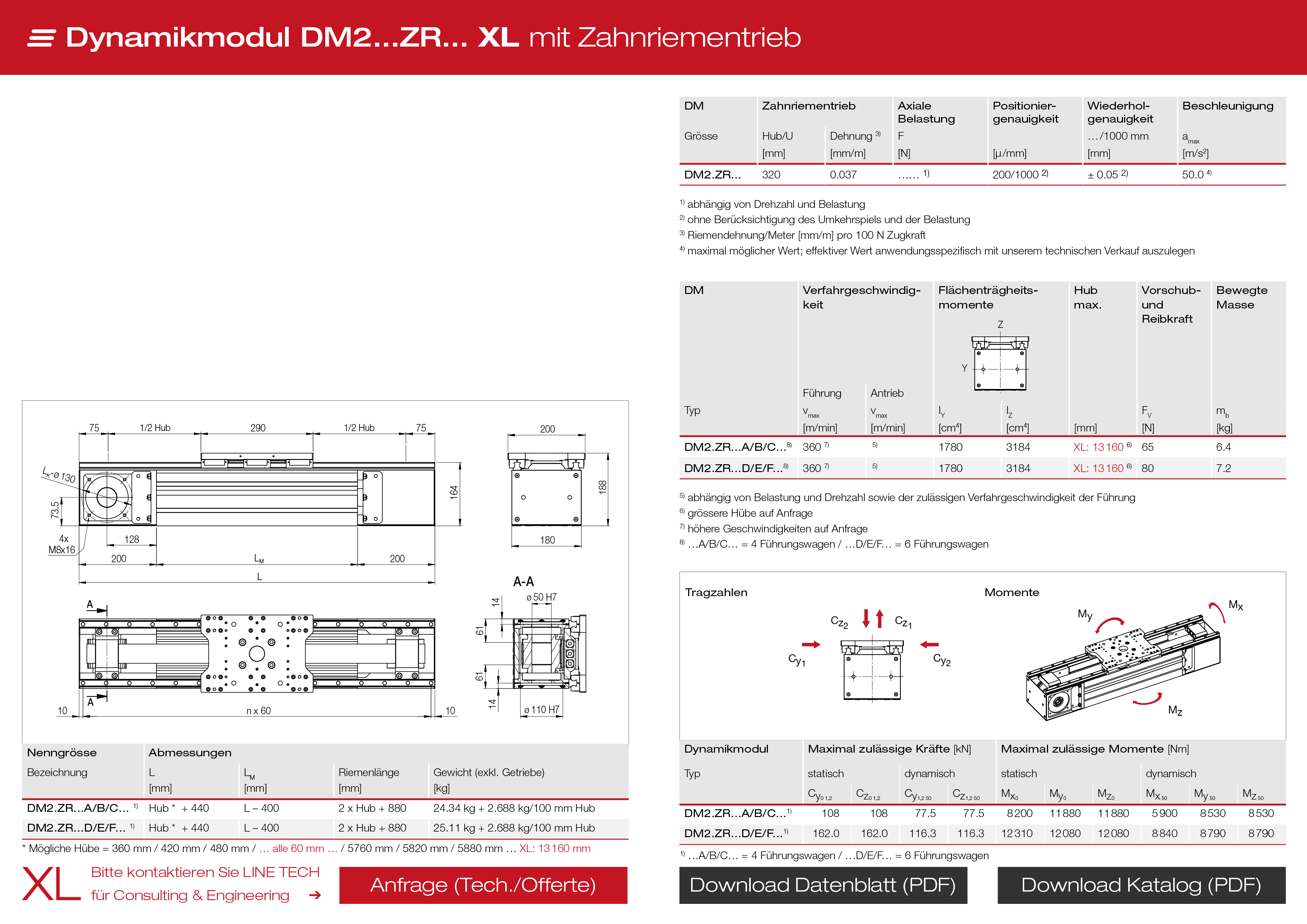

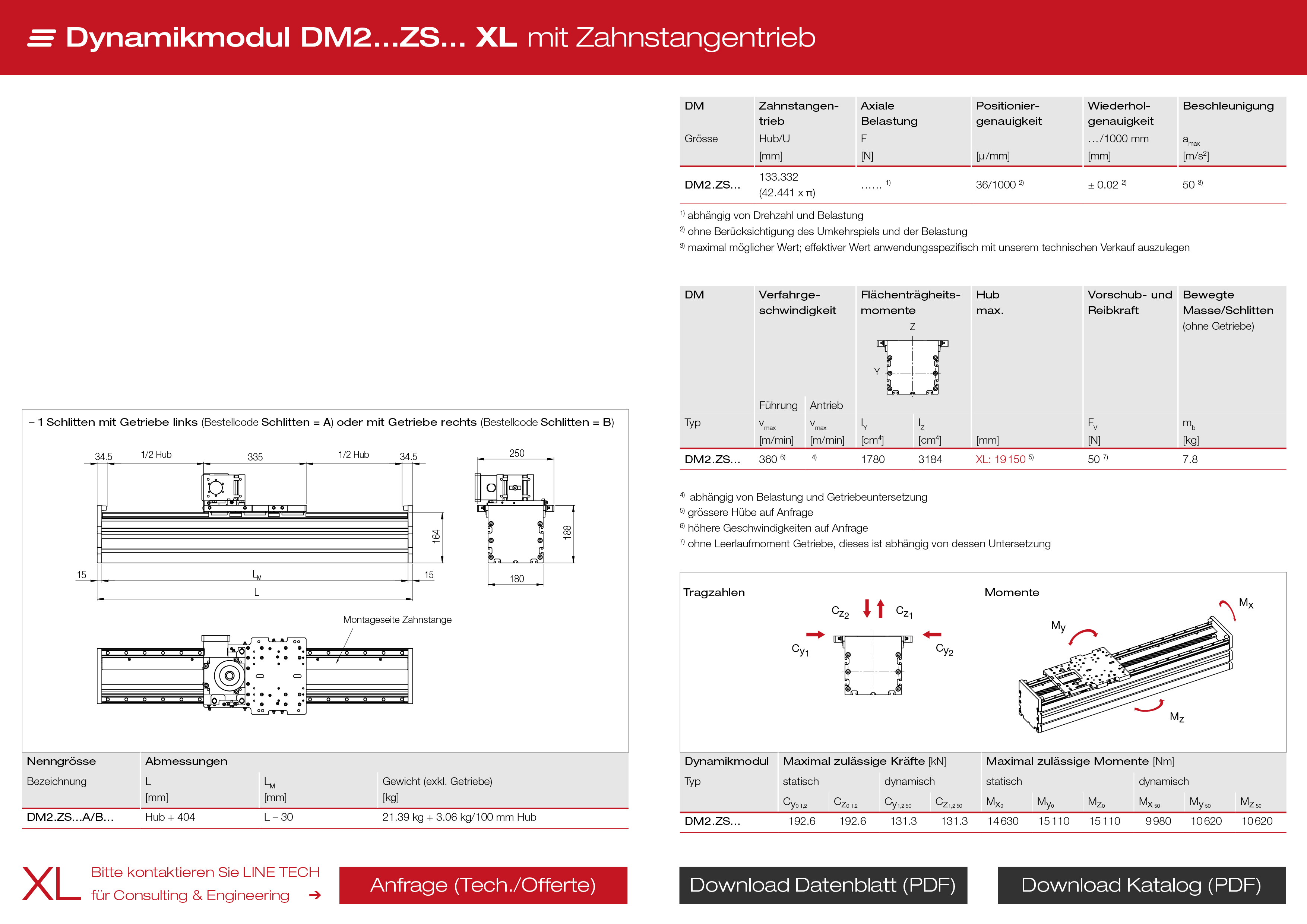

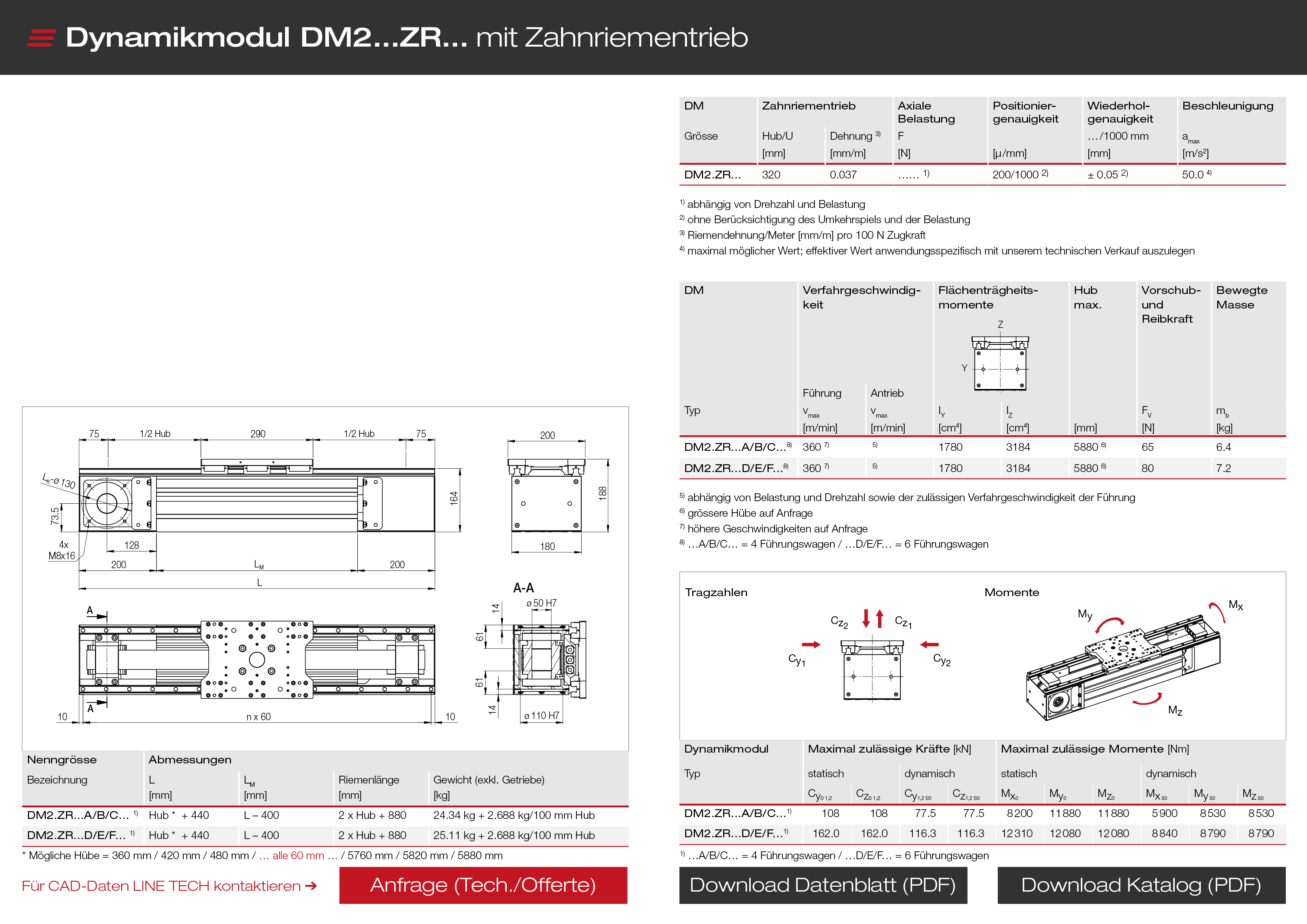

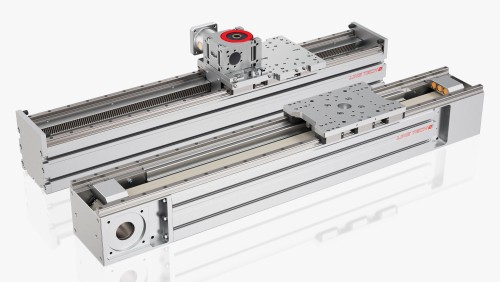

LINE TECH-Dynamikmodule DM…ZR… / DM…ZS…

Dynamikmodule mit Zahnriementrieb oder Zahnstangentrieb für Anwendungen mit hohen Belastungen und sehr schnellen Zykluszeit

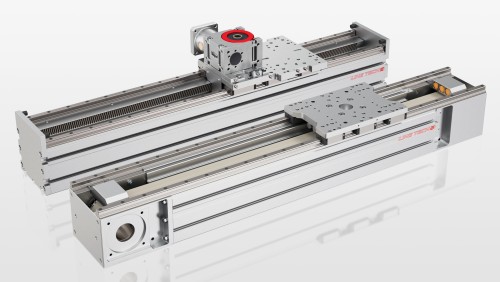

Line Tech Dynamikmodul / Dynamic module DM ZR ZS

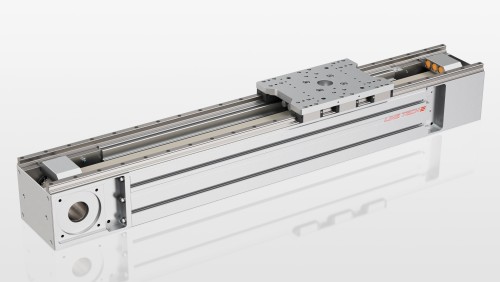

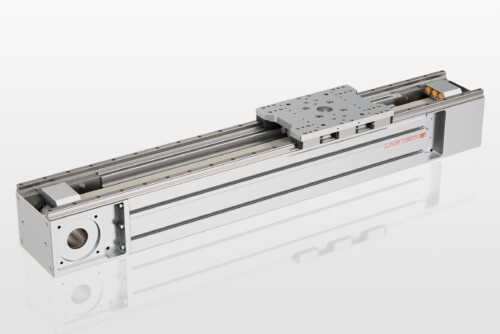

Line Tech DM ZR

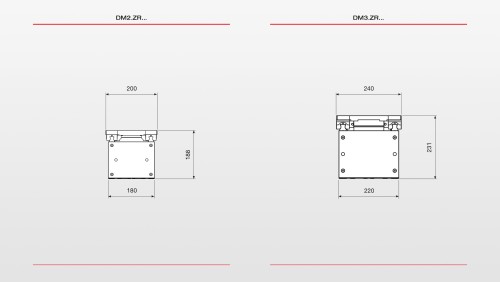

Line Tech DM ZR Profile

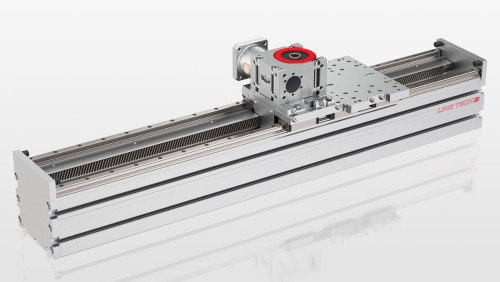

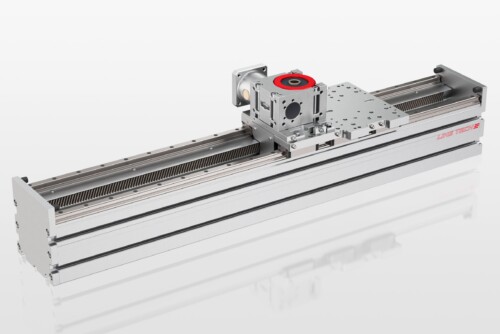

Line Tech DM ZS

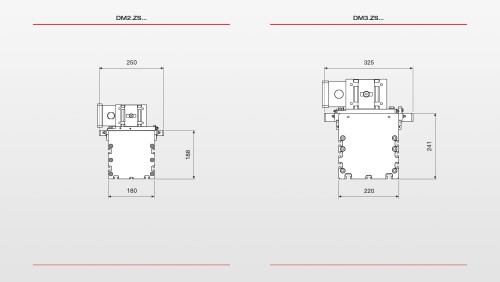

Line Tech DM ZS Profile

Dynamikmodule DM

für hochdynamische Anwendungen mit hohen Belastungen und sehr schnellen Zykluszeite


Mit Zahnriementrieb (Typ DM…ZR…):

  • 2 Baugrössen
  • Hub bis zu 6360 mm
  • Version XL: Hub bis zu 13'160 mm
  • C0: 4500…7200 N
  • vmax = 5 m/s | amax = 50 m/s2
  • Wiederholgenauigkeit <0.1 mm/1000 mm
  • Positioniergenauigkeit 200 µm/1000 mm


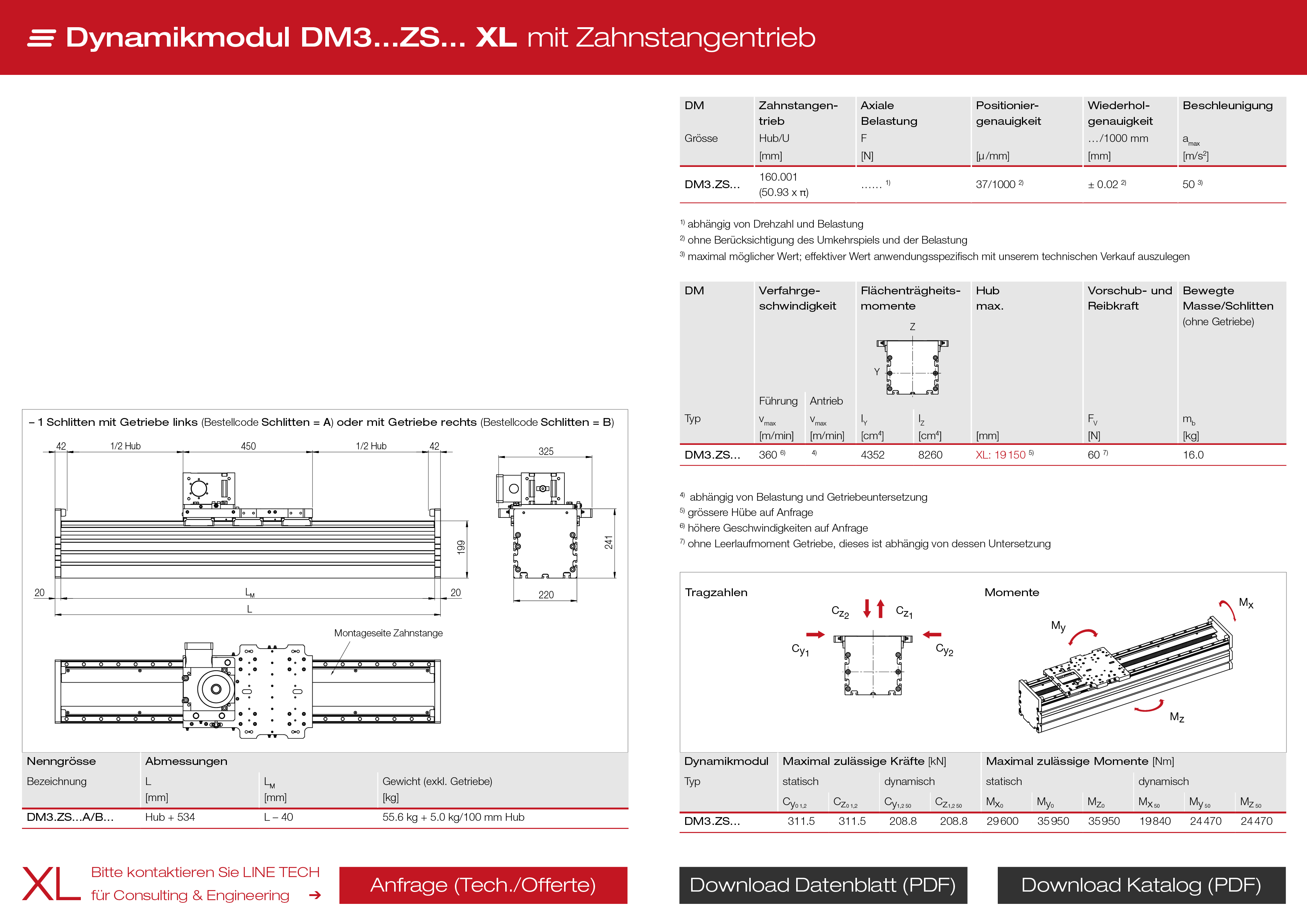

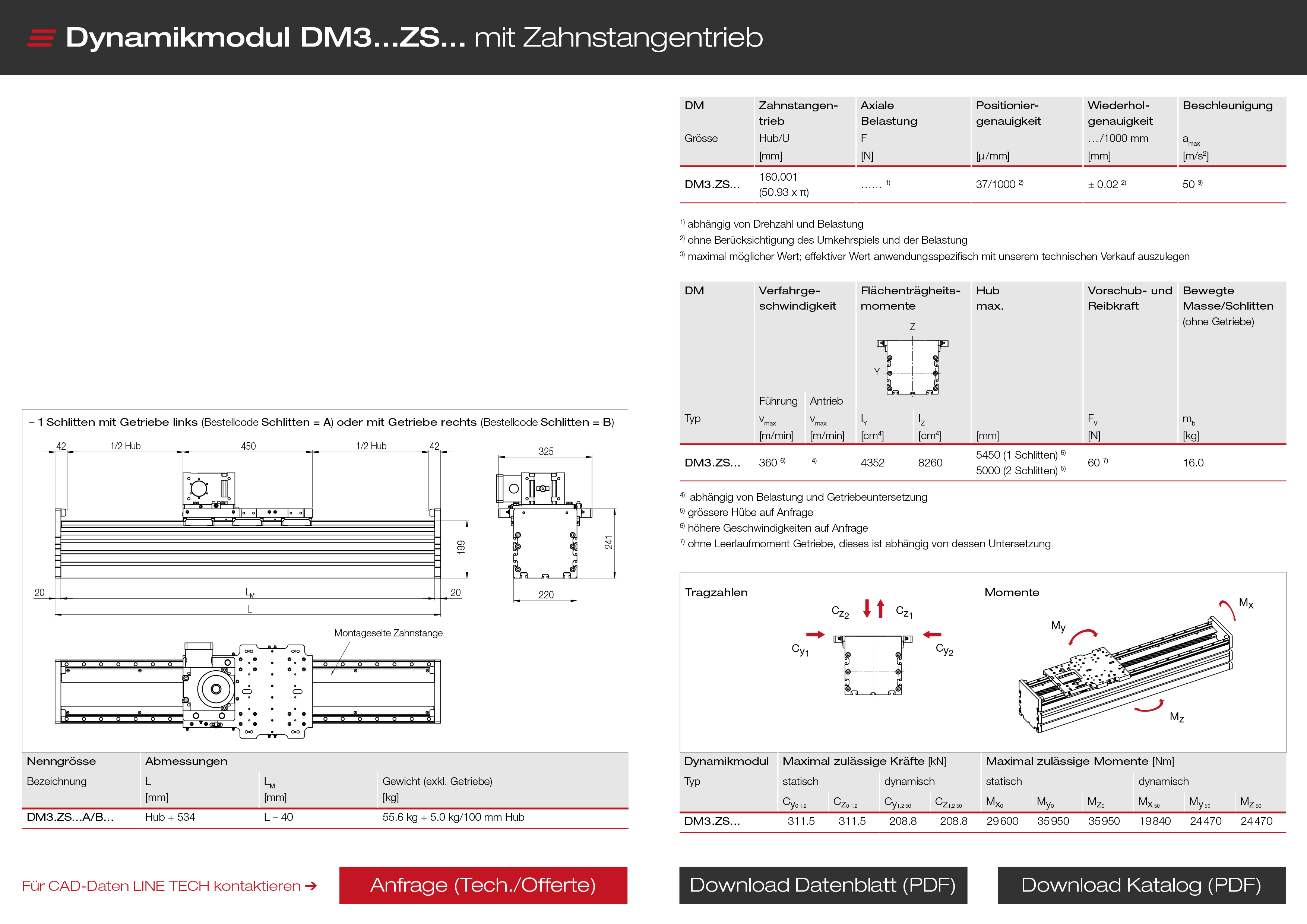

Mit Zahnstangentrieb (Typ DM…ZS…):

  • 2 Baugrössen
  • Hub bis zu 5550 mm
  • Version XL: Hub bis zu 19'150 mm
  • vmax = 5 m/s | amax = 50 m/s2
  • Wiederholgenauigkeit < 0.04 mm/1000 mm
  • Positioniergenauigkeit 36/37 µm/1000 mm

LINE TECH-Dynamikmodule DM

sind ausgelegt für Anwendungen mit hohen Belastungen und sehr schnellen Zykluszeiten. Dank des speziellen Designs der stranggepressten Aluminiumprofile eignen sich die sehr verwindungssteifen Grundkörper auch als langhubige, freitragende Achsen. Mit zwei integrierten Linearschienenführungen mit total 4 bis 6 Führungswagen sowie leistungsfähigen Antrieben über Hochleistungs-Zahnstangen (DM… ZS…) oder Zahnriemen (DM…ZR…) erfüllen LINE TECH-Dynamikmodule höchste Ansprüche an Belastung, Dynamik und Lebensdauer. Aktuell sind zwei Baugrössen (DM2 und DM3) erhältlich.

Aufbau und Vorteile

  • Einbaufertige Dynamikmodule
  • Verwindungssteifes Aluminiumprofil als Grundträger
  • Schlitten aus Aluminium
  • Optimales Laufverhalten, hohen Trag-zahlen und hohe Steifigkeit durch zwei integrierte, spielfreie Linearschienenführungen mit wahlweise total 4 oder 6 Führungswagen
  • Antrieb wahlweise über
    • Zahnriemen (DM…ZR…)
    • Zahnstange (DM…ZS…)
  • Einfacher Getriebe- und Motoranbau
  • Auf Anwendung abgestimmter Aufbau möglich*

Dokumente



*Anpassungen an spezifische Kundenanforderungen sind dank unserer JIT-Fertigung jederzeit flexibel und kurzfristig realisierbar – von der kleinen Zusatzbearbeitung bis zur kompletten applikationsspezifischen Ausführung.
Profitieren Sie dank unserem grossen Lager mit entsprechend hoher Verfügbarkeit stets von kurzen Lieferzeiten.

Passende Lineareinheit finden

Baureihe
Antrieb

Technische Anforderungen

Axiale Kraft FX dyn
Abhängig von Antrieb und Fahrprofil

Anwendungsbeispiele

LINE TECH ist – neben der Entwicklung und Produktion von Linearachsen unterschiedlichster Bauarten – spezialisiert auf die Konzeption, Auslegung und Fertigung von mehrachsigen Systemlösungen. Seit 1993 unterstützen wir unsere Kunden mit Engineeringleistungen und liefern applikationsspezifisch optimierte Linearsysteme.
