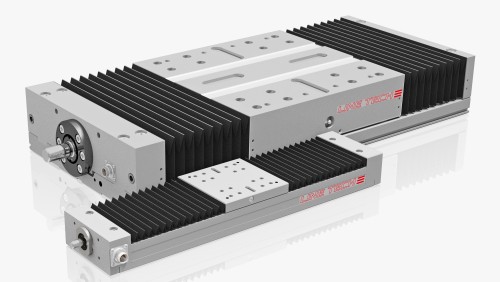

Positioniereinheiten PE
für höchste Leistungs- und Präzisionsansprüche
Mit Kugelgewindetrieb (Typ PE…R…):
- 3 Baugrössen
- Hub bis zu 3000 mm
- C0: 4551…11538 N | C: 4327…8947 N
- vmax = 1.6 m/s | amax = 10 m/s2
- Wiederholgenauigkeit <0.01 mm/1000 mm
- Positioniergenauigkeit 52 µm/1000 mm

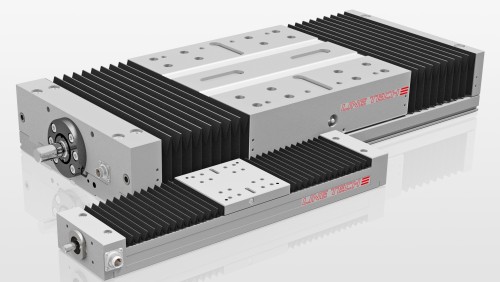

LINE TECH-Positioniereinheiten PE
sind entwickelt für höchste Leistungs- und Präzisionsansprüche. Diese in vier Baugrössen (PE1, PE2, PE3 und PE4) erhältlichen Linearsysteme sind modular nach dem Baukastenprinzip aufgebaut und je mit zwei Linearschienenführungen mit total 4 Führungswagen versehen. Als Antrieb kommen Kugelgewindetriebe verschiedener Ausführungen zum Einsatz. LINE TECH-Positioniereinheiten eignen sich so insbesondere für Anwendungen mit höchsten Anforderungen an Präzision, Steifigkeit und Belastbarkeit.
Aufbau und Vorteile
- Einbaufertige Positioniereinheiten
- Kompaktes Design
- Massives Aluminiumprofil als Grundträger
- Massiver Schlitten aus Aluminium
- Hochpräzises Laufverhalten verbunden mit höchsten Tragzahlen und extremer Steifigkeit
- Antrieb über Kugelgewindetrieb
- Faltenbalgabdeckung
- Einfacher Getriebe- und Motoranbau
- Geeignet für Kreuztischmontage und Mehrachsensysteme
- Auf Anwendung abgestimmter Aufbau möglich*
Dokumente
- PE-Katalog (PDF)
- Montage-/Wartungsanleitung PE…R… (PDF)
- Zubehör (PDF)
- Berechnungsgrundlagen (PDF)
Links
*Anpassungen an spezifische Kundenanforderungen sind dank unserer JIT-Fertigung jederzeit flexibel und kurzfristig realisierbar – von der kleinen Zusatzbearbeitung bis zur kompletten applikationsspezifischen Ausführung.
Profitieren Sie dank unserem grossen Lager mit entsprechend hoher Verfügbarkeit stets von kurzen Lieferzeiten.

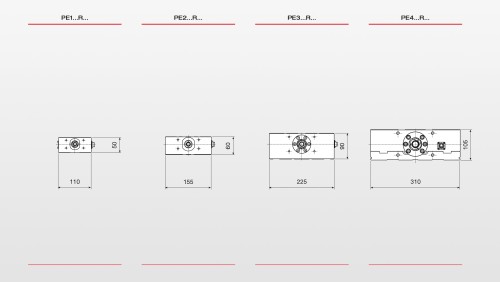

LINE TECH-Positioniereinheiten-Sortiment

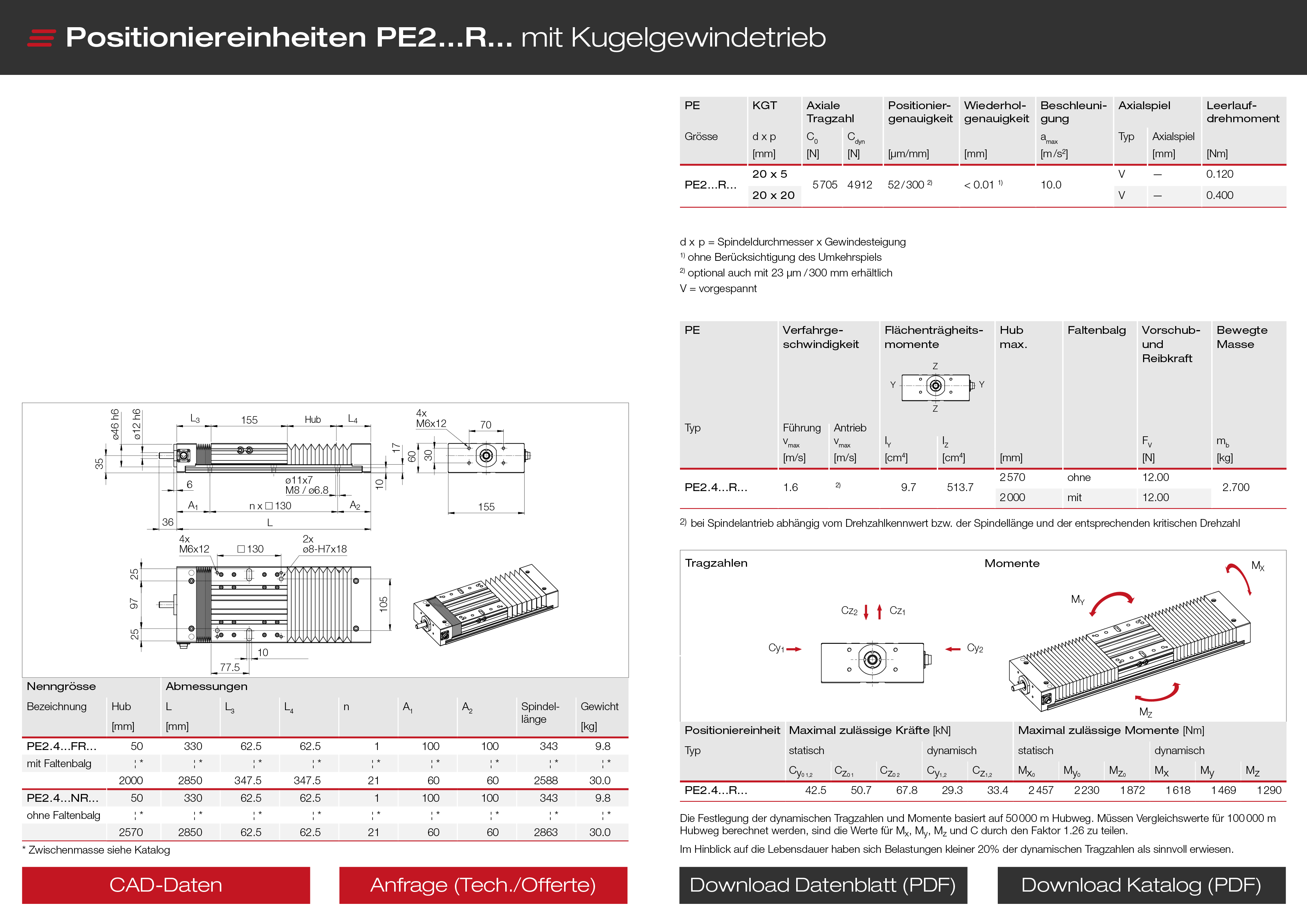

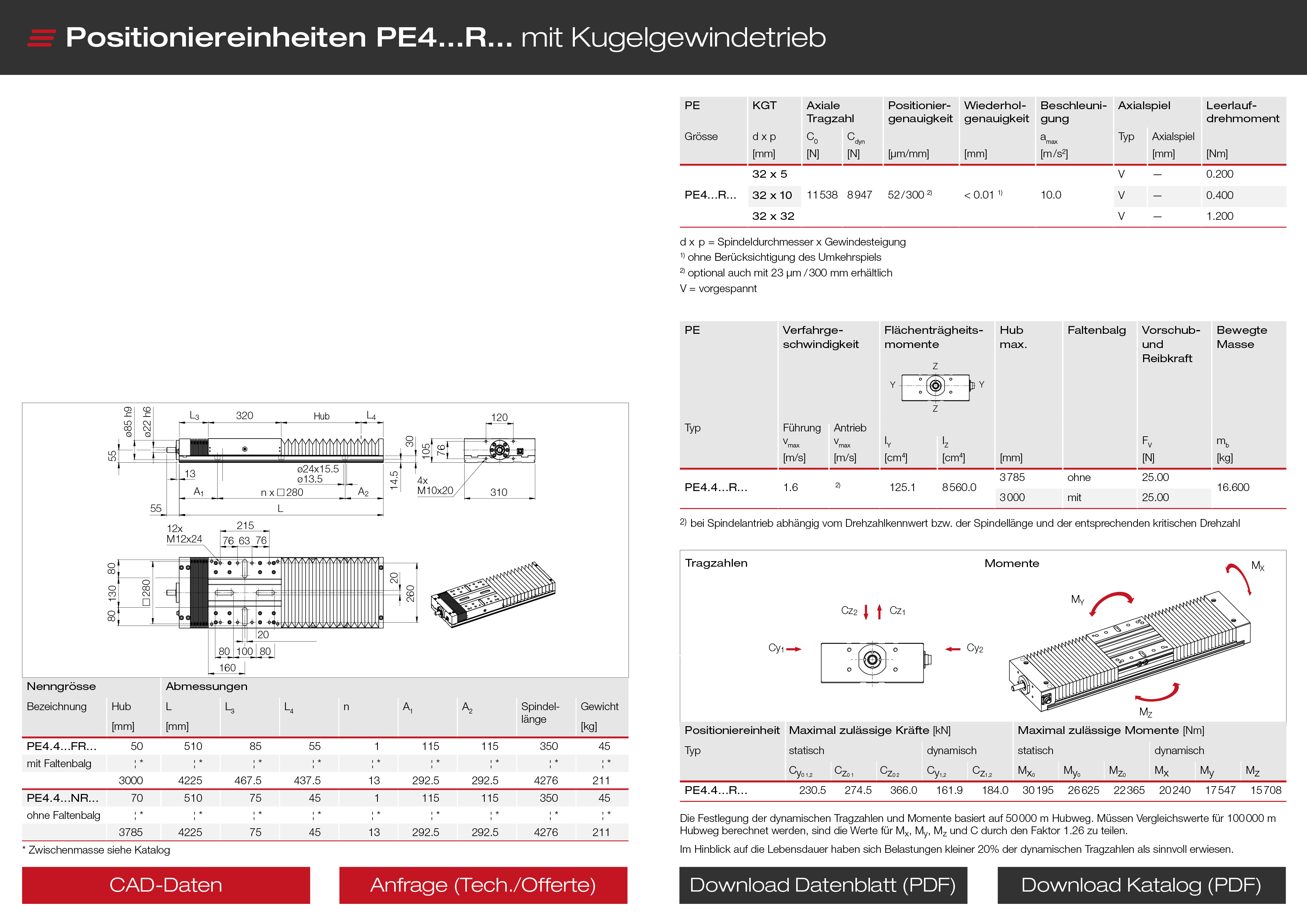

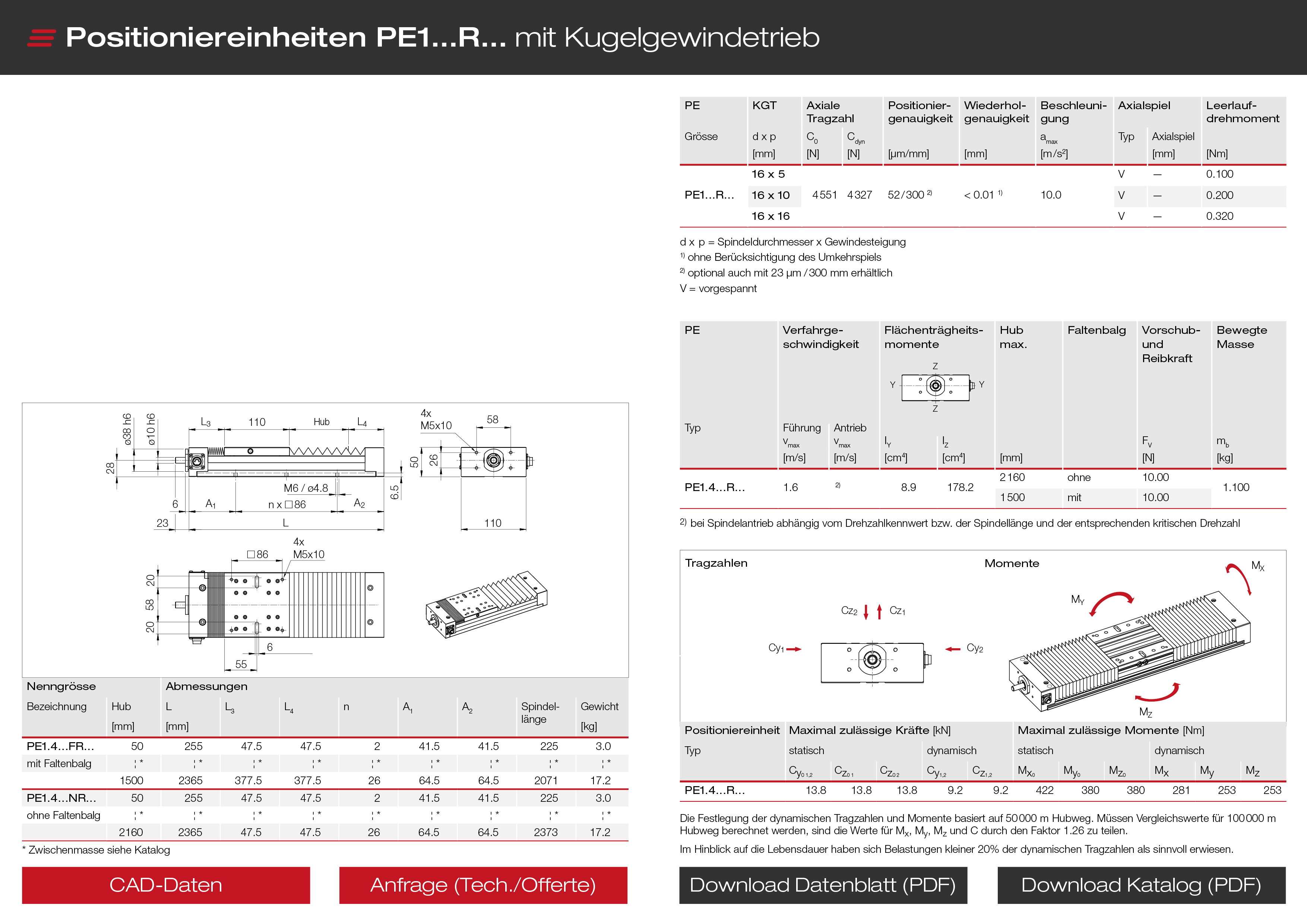

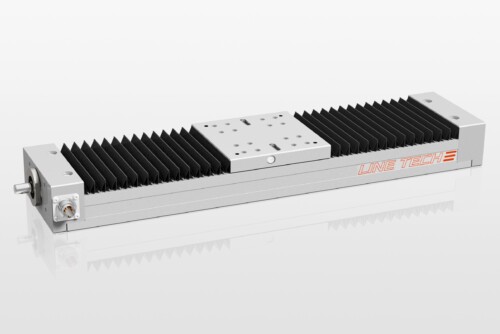

Positionereinheiten mit Kugelgewindetrieb PE…R…

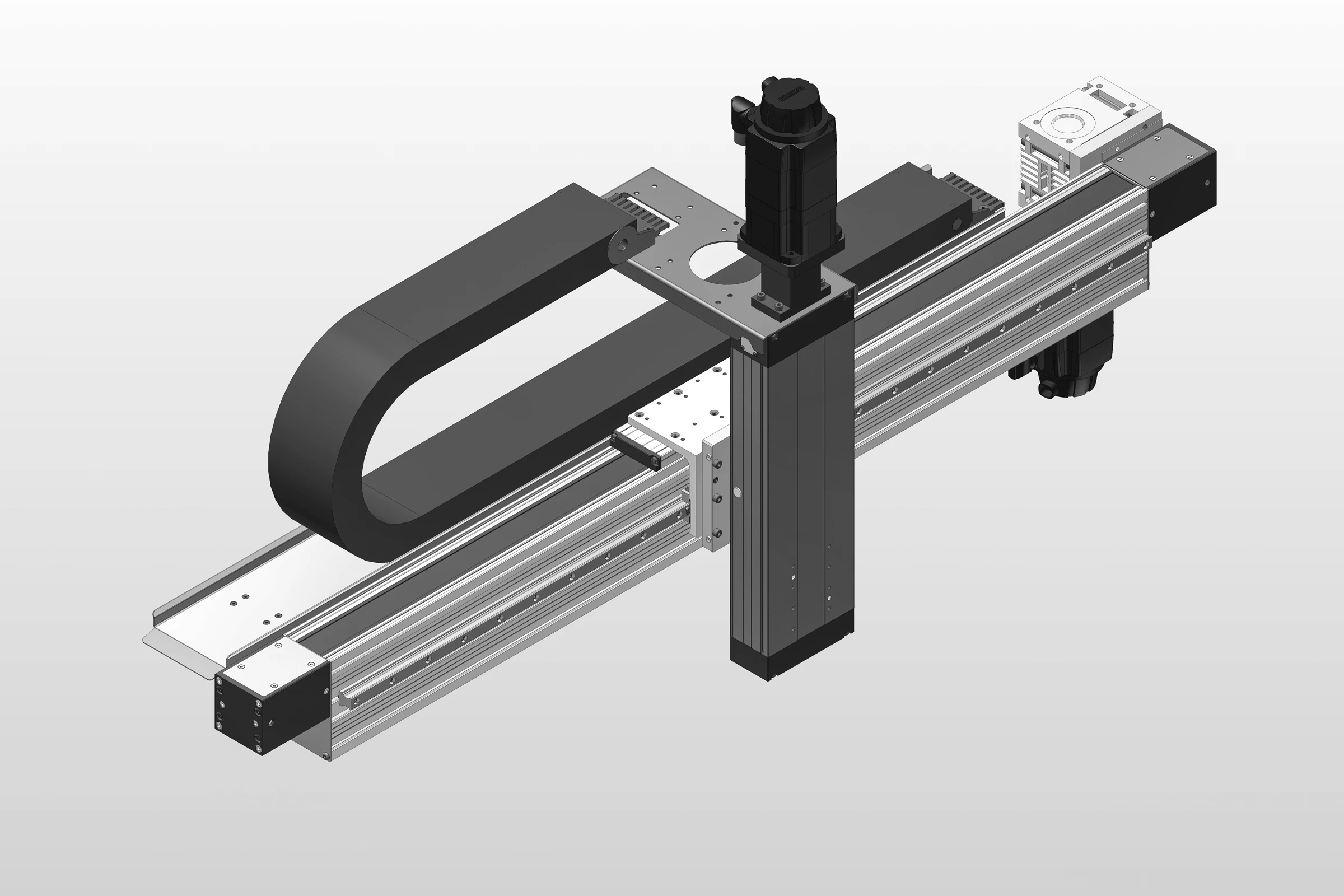

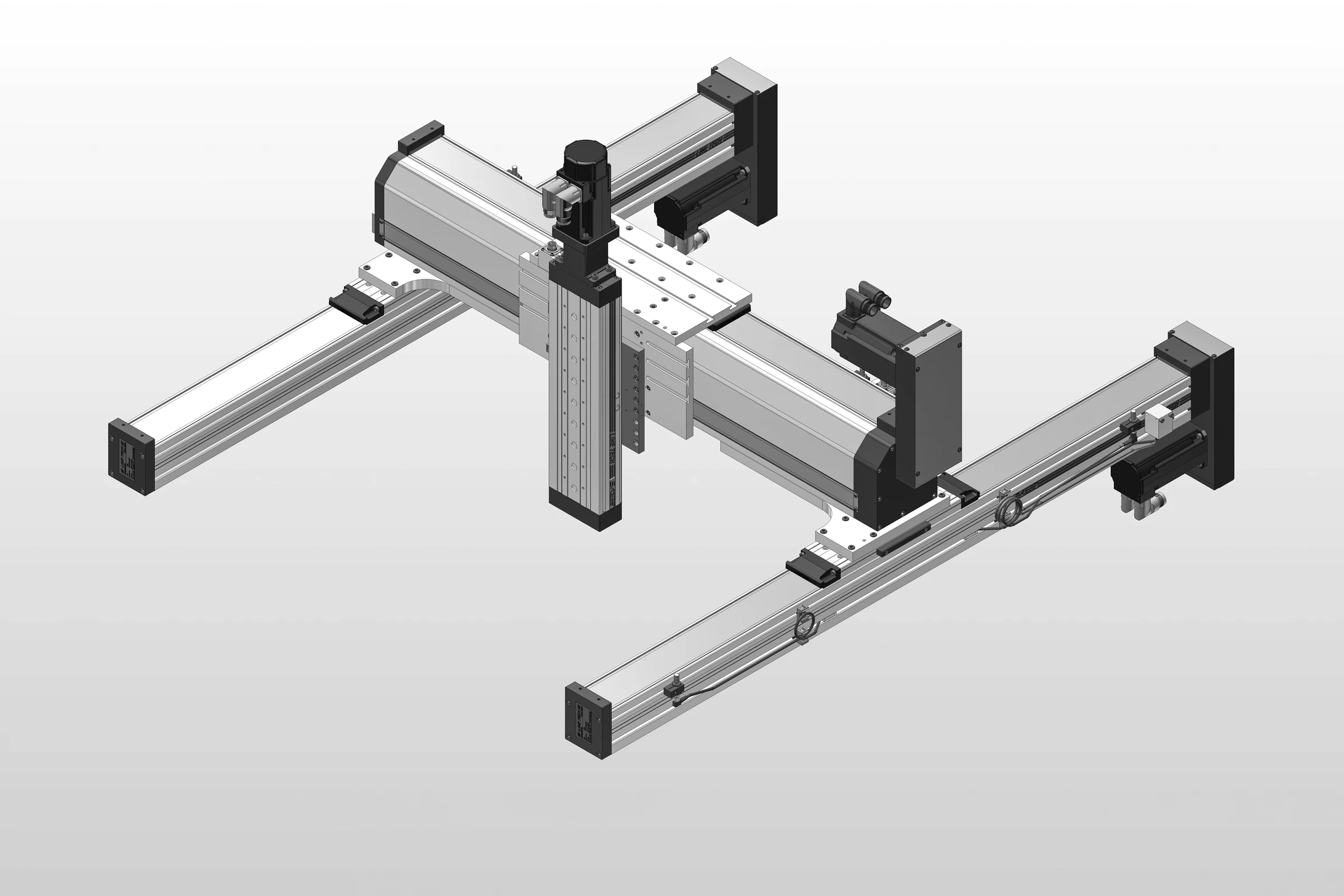

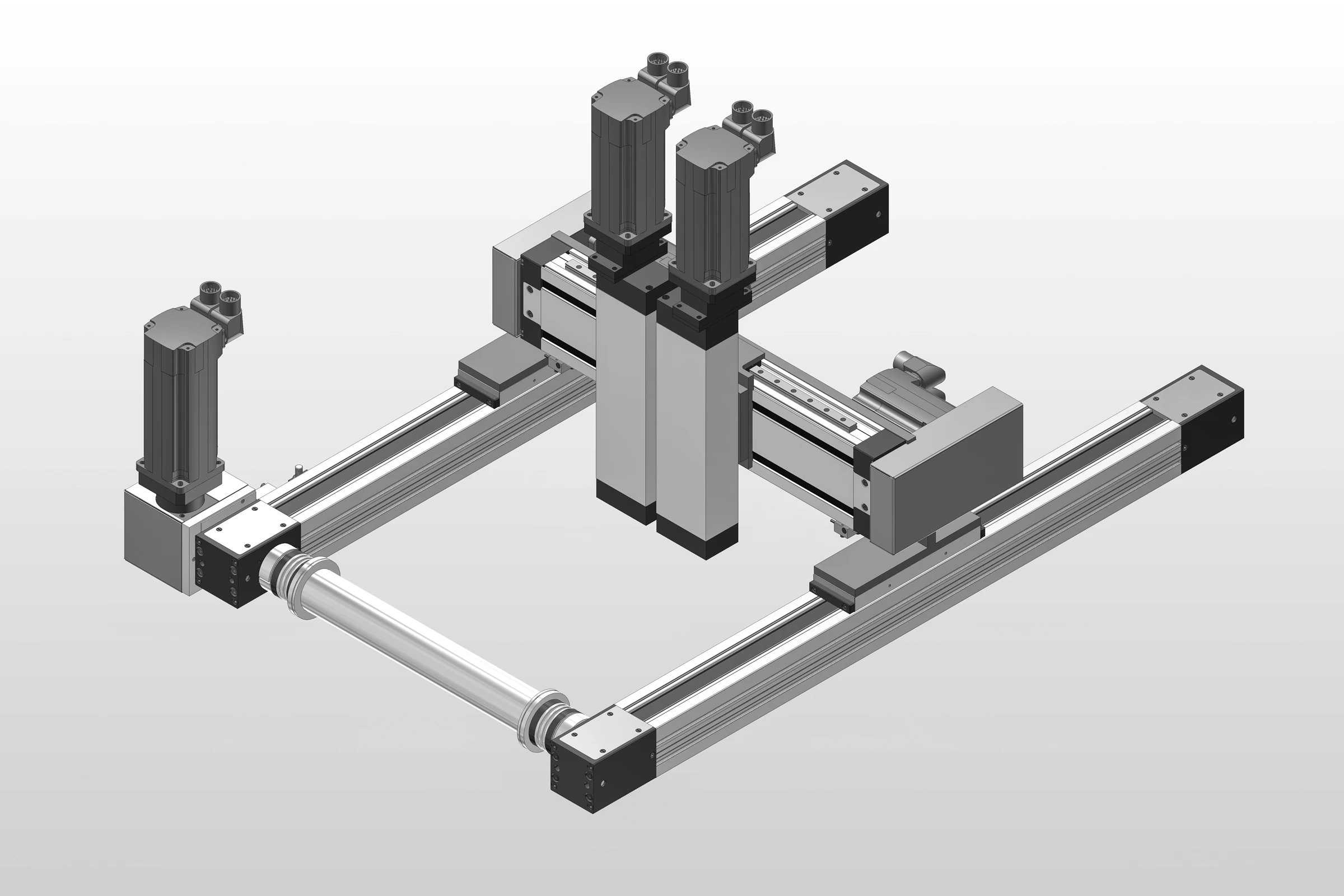

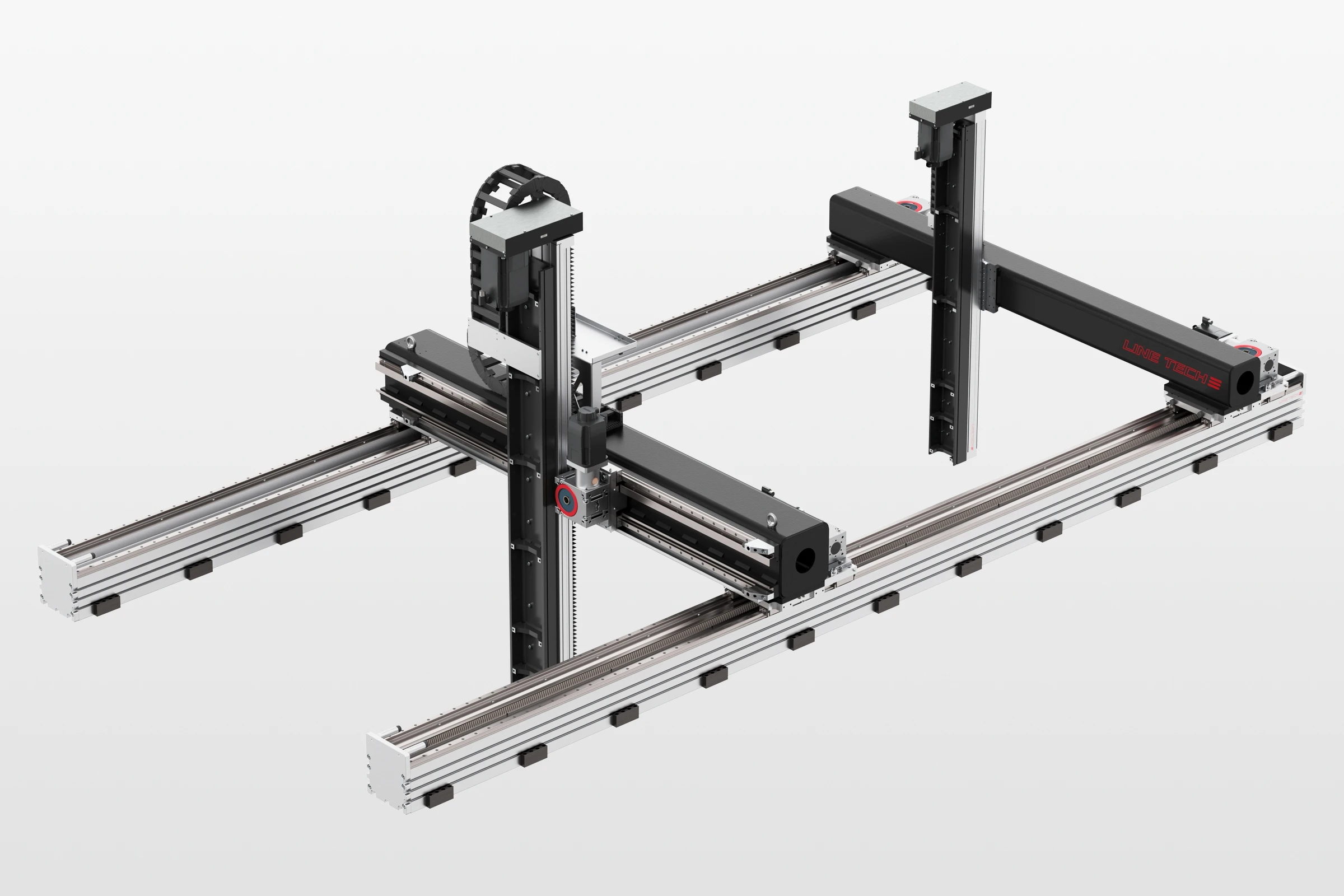

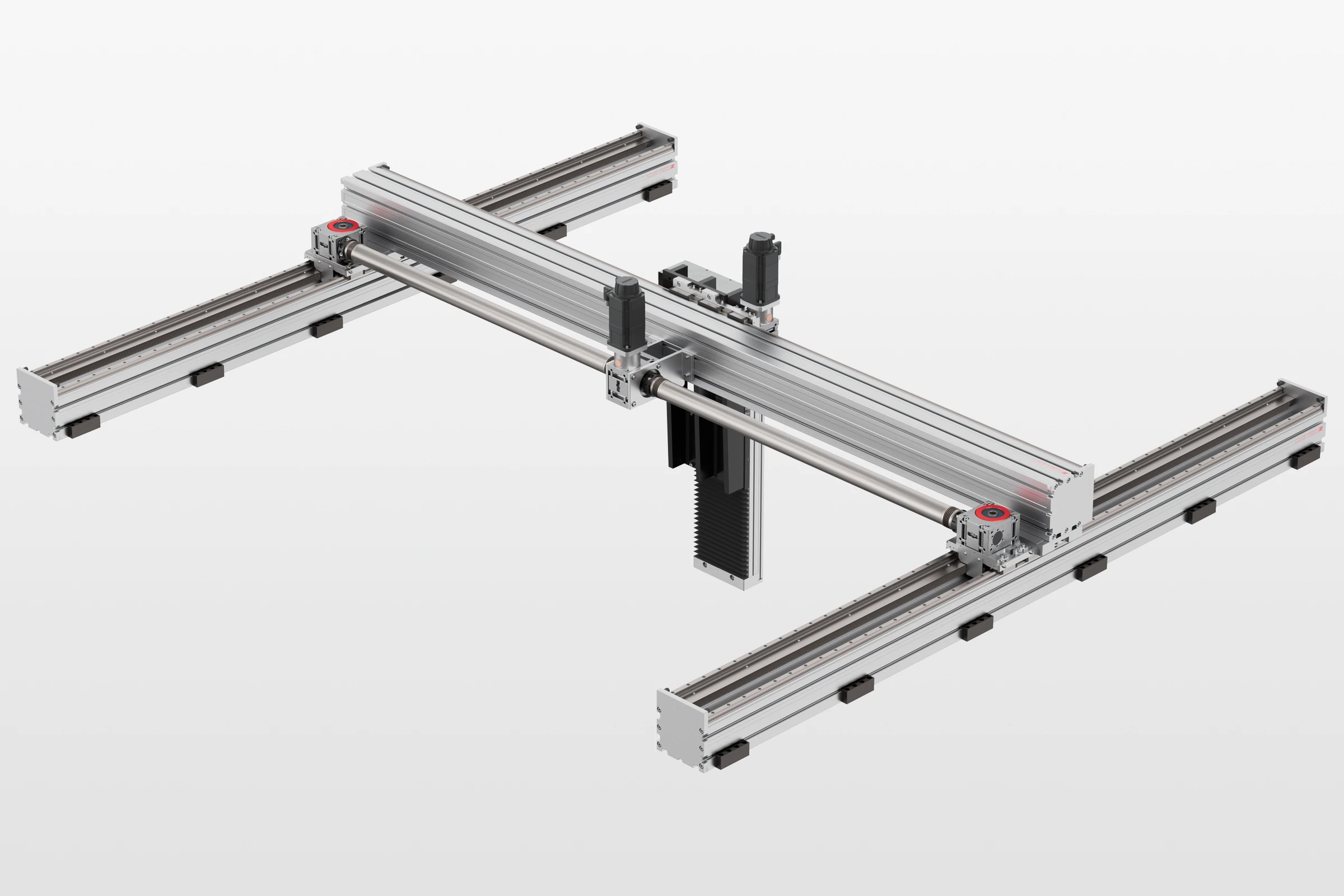

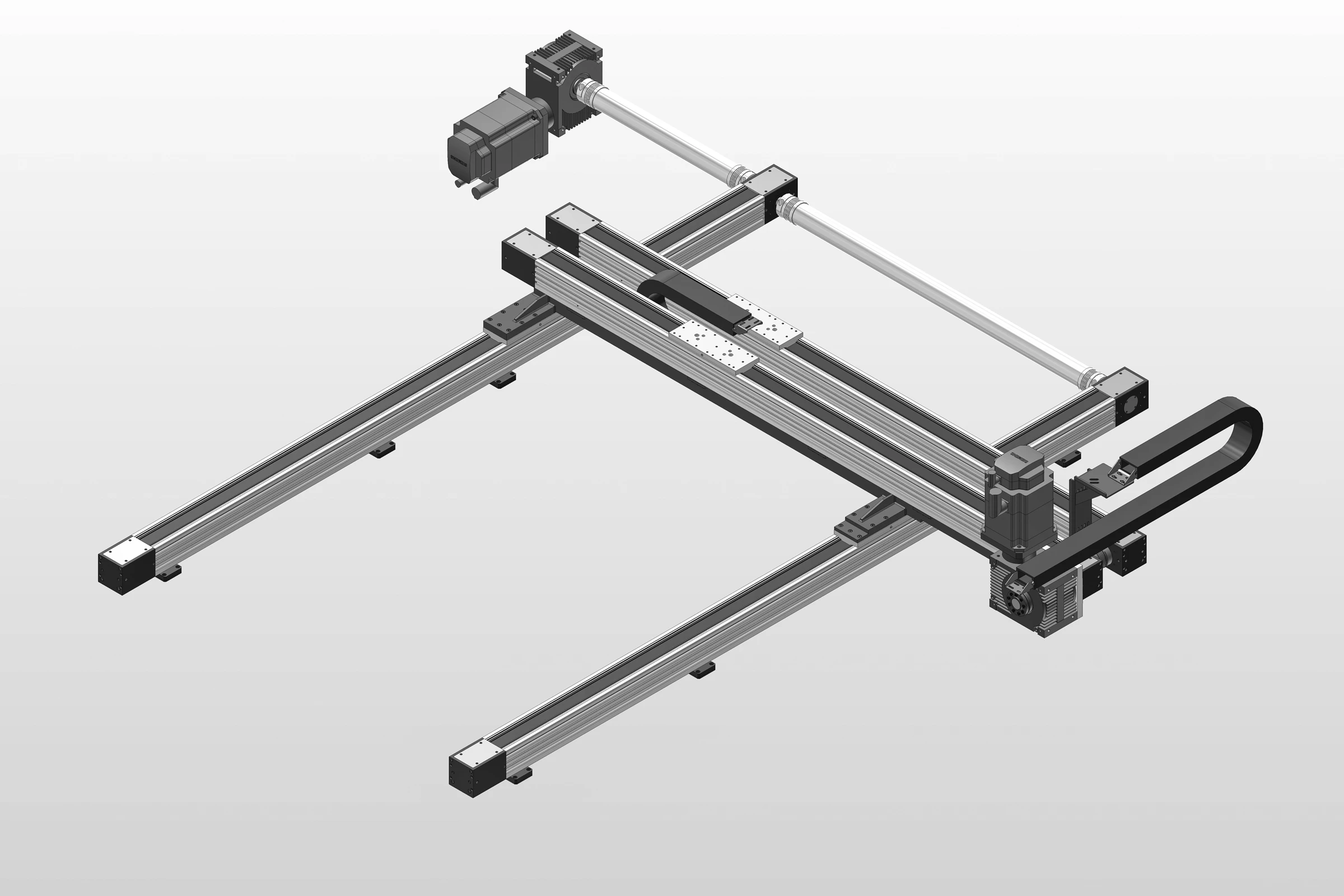

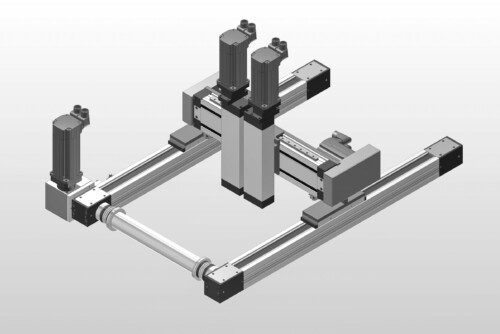

Anwendungsbeispiele
LINE TECH ist – neben der Entwicklung und Produktion von Linearachsen unterschiedlichster Bauarten – spezialisiert auf die Konzeption, Auslegung und Fertigung von mehrachsigen Systemlösungen. Seit 1993 unterstützen wir unsere Kunden mit Engineeringleistungen und liefern applikationsspezifisch optimierte Linearsysteme.
