Komponenten für allgemeine Lineartechnik-Anwendungen
NSK Monocarrier, Kugelrollen / Topfrollen, Mahr Kurzhub-Kugelführungen, ERO Rundtische, Schwalbenschwanzführungen

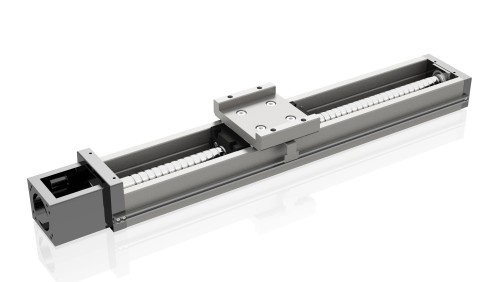

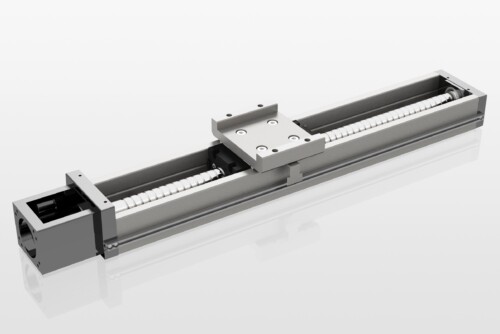

NSK Monocarrier

Kompakter Linear-Aktuator mit All-in-One-Struktur für genaue Führungs- und Vorschubbewegungen bei minimaler Konstruktions- und Installationszeit.
Diese leichte, kompakte Linearachse integriert Linearführung, Kugelgewindetrieb und Stützlager in einer Einheit. K1-Schmiereinheiten sorgen für wartungsfreien Betrieb. Schwarzverchromt für hohe Korrosionsbeständigkeit.
MCM Standard-Monocarrier
- NSKs "allround compact type"
- 6 Baugrössen: MCM02/03/05/06/08/10
- KGT-Spindeldurchmesser von 6 bis 20 mm
MCH Monocarrier
- Erhöhte Steifigkeit, leicht und kompakt
- 3 Baugrössen: MCH06/09/10
- MCL06: mit Niedrigprofilschiene
- KGT-Spindeldurchmesser von 12 bis 20 mm
TCH Toughcarrier
- "heavy duty type" – extrem hohe Tragfähigkeit dank Rollenführungen
- 3 Baugrössen: MCH06/08/10
- KGT-Spindeldurchmesser von 12 bis 20 mm
- Masslich austauschbar mit MCH-Serie
Dokumente (PDF)
CAD Daten
Beratung

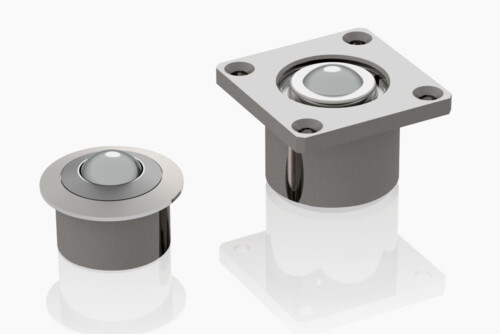

Kugelrollen / Topfrollen

Müheloses Bewegen in alle Richtungen…
Für das leichtläufige Bewegen schwerer Lasten in verschiedensten Umgebungen: metallblank, verzinkt oder in korrosionsbeständigem Material.
- Kugelrollen für Einbau: ø 24-36
Kompakt, laufruhig und ideal für mittlere Lastbereiche - Topfrollen für Einbau: ø 22-100
Vielseitig einsetzbar, hohe Tragkraft bei einfacher Montage - Sonder-Topfrollen für Einbau: ø 18-145
Speziell für kundenspezifische Anforderungen – auch für beengte Platzverhältnisse oder hohe Lasten - Schwerlast-Kugelrollen für Einbau: ø 20-110
Für industrielle Anwendungen mit höchsten Belastungen und Dauerbetrieb - Gefederte Kugelrollen für Einbau: ø 26-60
Für empfindliche Transportgüter oder unebene Untergründe – federt Stösse ab und sorgt für gleichmässigeLastverteilung - Kugelrollen-Tische
Beratung

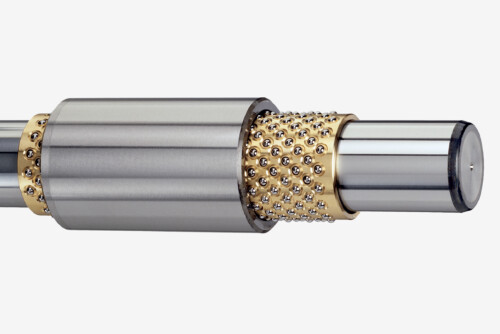

Kurzhub-Kugelführungen

Kurzhub-Kugelführungen – linear und radial
- Einzigartige Kombination aus hoher Belastbarkeit, Präzision und geringer Reibung
– Grössen von der Mini-Ausführung bis zum Schwermaschinenbau
– Von Reinraum bis zu schmutziger Umgebung - Höchste Präzision, spielfreie Bewegungen
Führungsbuchse, Kugelkäfig und Führungswelle sind mit auf die Anwendung optimierter Vorspannung in μm Genauigkeit gepaart - Hohe Steifigkeit und Belastbarkeit
Die grosse Anzahl von Kugeln bietet Präzision und Steifigkeit in alle Richtungen - Leichtgängige Bewegung
Präzisionsbearbeitete Oberflächen minimieren die Reibung - Lange Lebensdauer
Die Führungen sind praktisch verschleissfrei und sehr wartungsarm. Ein langer, störungsfreier Betrieb ist sichergestellt. - Unser Service
– Wir beraten Sie bei Konstruktion und Einbau
– Wir entwickeln individuelle Lösungen: Sonderanfertigungen ab 1 Stück und in Serienfertigung
– Grosses Katalogprogramm ab Lager verfügbar
Präzision und Zuverlässigkeit
- Linear- und Drehbewegungen
- Höchste Führungsgenauigkeit (radialer Versatz 0.5 μm)
- Spielfreie Führung ab Werk gepaart mit optimaler Vorspannung
- Geringe Reibung (Reibkoeffizient μ = 0.001 möglich)
- Hohe Belastbarkeit und Steifigkeit (bis zu 0.005 μm/N)
- Lange Lebensdauer (geringer Wartungsbedarf)
- Höchste Zuverlässigkeit
Beratung
ERO Rundtische

Rundtische von ERO-Führungen – kompakt und präzise
Für sämtliche Bewegungs-, Bearbeitungs-, und Positionieraufgaben.
- lange Lebensdauer
- leichtgängigkeit der Bewegung
- kompakte Bauweise
- hohe Präzision

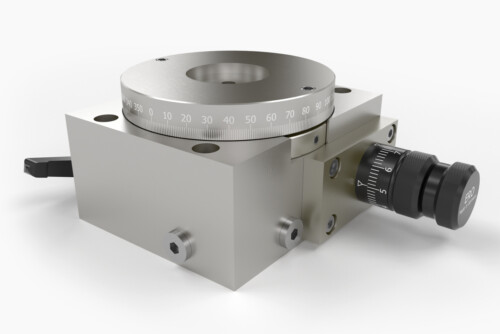

- TYP MRT – der manuelle Rundtisch
Präzise und zuverlässige Drehbewegungen. In Grauguss (Standard) oder Aluminium. Mit Gleitlagerung oder Kreuzrollenlager. Verstellung über Mikrometerrändel, Handrad oder Kugelkurbel. Fixierung über Klemmhebel. - TYP MORTR – der motorische Rundtisch
Präzise und zuverlässige Drehbewegungen. In Grauguss (Standard)oder Aluminium. Mit Kreuzrollenlager (Standard). Motor und Kupplungsflansch individuell anpassbar. - TYP DTA - der Rundtisch
Für einfache manuelle Drehaufgaben. Durch Standard-Befestigungsbohrungen einfach in vorhandene Systeme integrierbar. Drehteller standardmässig in 3 verschiedenen Grössen in Aluminium. Mit Axialgleitlager gelagert: einfachere Version des manuellen Rundtisches MRT.
Die Aussenmasse der MRT- und MORTR-Rundtische sind identisch. Individuelle Sonderlösungen oder Bohrbilder sind problemlos realisierbar.
Beratung
Schwalbenschwanzführungen

Schlittenführungen mit Schwalbenschwanz-Profil
Bei Schwalbenschwanzführungen der Serie S sind die zwei Schlittenteile (Innen- und Aussenteil) direkt miteinander verbunden, wodurch sich eine gute Schwingungsdämpfung ergibt. Durch die große Kontaktfläche können im Gegensatz anderen Schlittenführungen höhere Lasten aufgenommen werden. Für bessere Gleiteigenschaften kann die Lauffläche beschichtet werden. Die Schlittenteile sind aus Grauguss (Standard) oder aus Aluminium.
- lange Lebensdauer
- Verfahrgeschwindigkeit bis 15 m/min. bei beschichteter & geschmierter Ausführung
- einfache Spieleinstellung durch konische Zustellleiste
- Leichtgängigkeit der Bewegung
- sehr gute Schwingungsdämpfung
- höchste Präzision
- wirtschaftlich

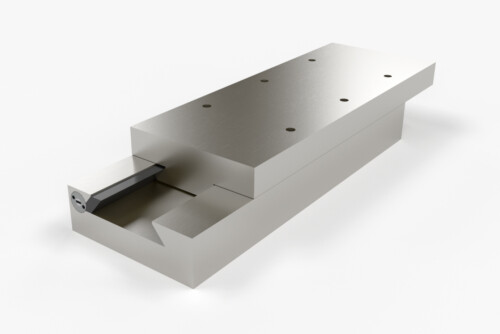

- TYP SO
Die zwei Schlittenteile (Innen- und Aussenteil) sind gleich lang. Somit sind sie mit kompakten Abmessungen für überlaufende bzw. grosse Hübe geeignet. - TYP SE
Die zwei Schlittenteile (Innen- und Aussenteil) sind unterschiedlich lang. Vormontierte Endplatten dienen als Endanschlag. Zusätzlich können Abstreifer und Abdeckungen montiert werden. - TYP SM
Die zwei Schlittenteile (Innen- und Aussenteil) sind unterschiedlich lang. Durch eine geschliffene metrische Spindel kann das bewegliche Schlittenteil linear verfahren werden. Die Spindel ist mit Optionen wie Spindelklemmung, Positionsanzeige oder Mikrometerrändel erhältlich.
