für Anwendungen mit grösseren Hüben und hohen Verfahrgeschwindigkeiten bei mittleren Belastungen

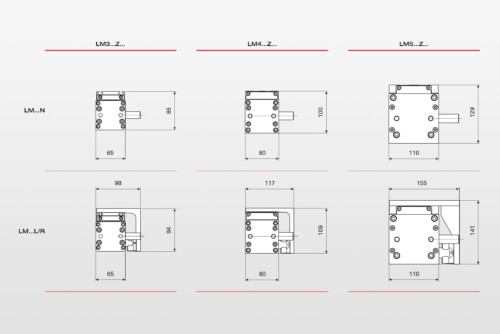

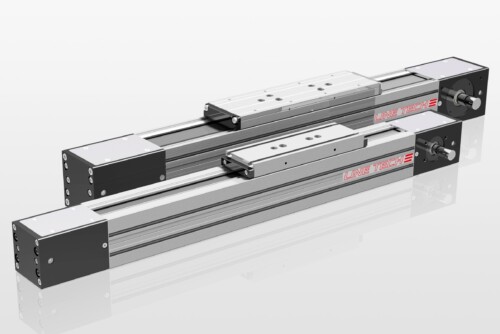

Mit Zahnriementrieb (Typ LM…Z…):

• 3 Baugrösse in je 2 Ausführungen
• Hub bis zu 7650 mm
• Version XL: Hub bis zu 15'350 mm
• C₀: 1560…5280 N
• v_max = 5 m/s | a_max = 50 m/s²
• Wiederholgenauigkeit <0.2 mm/1000 mm
• Positioniergenauigkeit 200 µm/1000 mm

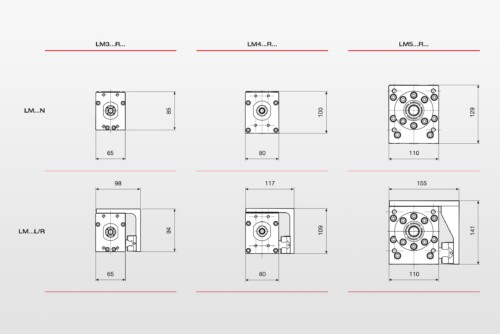

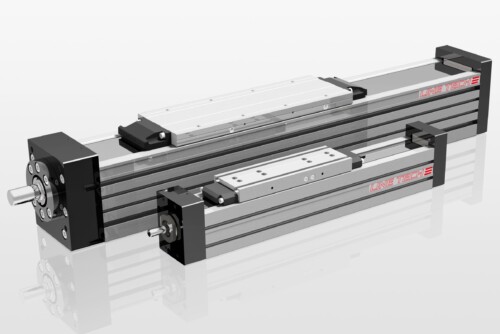

Mit Kugelgewindetrieb (Typ LM…R…):

• 3 Baugrössen in je 2 Ausführungen
• Hub bis zu 3000 mm
• C₀: 4551…11538 N | C: 4327…8947 N
• v_max = 1.6 m/s | a_max = 10 m/s²
• Wiederholgenauigkeit <0.03 mm/1000 mm
• Positioniergenauigkeit 53 µm/300 mm

für hochdynamische Anwendungen mit hohen Belastungen und sehr schnellen Zykluszeite

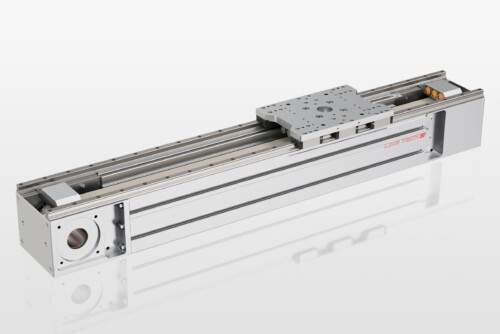

Mit Zahnriementrieb (Typ DM…ZR…):

• 2 Baugrössen
• Hub bis zu 6360 mm
• Version XL: Hub bis zu 13'160 mm
• C₀: 4500…7200 N
• v_max = 5 m/s | a_max = 50 m/s²
• Wiederholgenauigkeit <0.1 mm/1000 mm
• Positioniergenauigkeit 200 µm/1000 mm

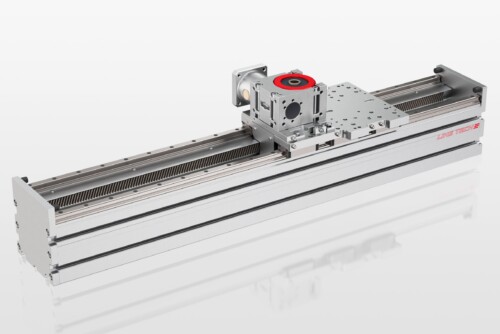

Mit Zahnstangentrieb (Typ DM…ZS…):

• 2 Baugrössen
• Hub bis zu 5550 mm
• Version XL: Hub bis zu 19'150 mm
• v_max = 5 m/s | a_max = 50 m/s²
• Wiederholgenauigkeit < 0.04 mm/1000 mm
• Positioniergenauigkeit 36/37 µm/1000 mm

für freitragende, langhubige Portalachsen oder Achsen mit höherer Eigenträgheit

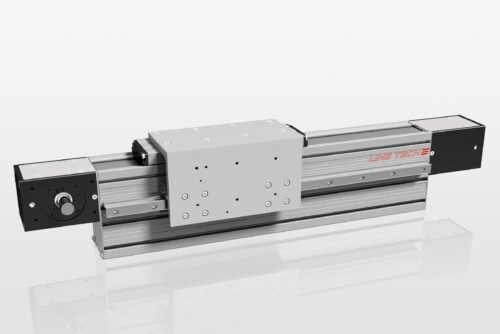

Mit Zahnriementrieb (Typ BM…Z…):

• 1 Baugrösse in 2 Ausführungen
• Hub bis zu 6180 mm
• Version XL: Hub bis zu 12'480 mm
• C₀: 2200 N
• v_max = 5 m/s | a_max = 50 m/s²
• Wiederholgenauigkeit <0.2 mm/1000 mm
• Positioniergenauigkeit 200 µm/1000 mm

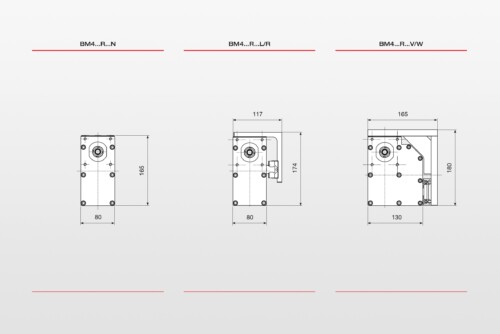

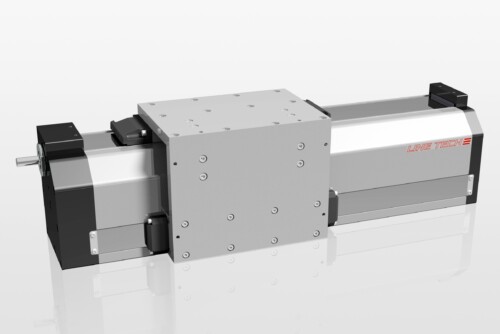

Mit Kugelgewindetrieb (Typ BM…R…):

• 1 Baugrösse in 3 Ausführungen
• Hub bis zu 3000 mm
• C₀: 5705 N | C: 4912 N
• v_max = 1.6 m/s | a_max = 10 m/s²
• Wiederholgenauigkeit <0.03 mm/1000 mm
• Positioniergenauigkeit 52 µm/300 mm

für höchste Leistungs- und Präzisionsansprüche


Mit Kugelgewindetrieb (Typ PE…R…):

• 3 Baugrössen
• Hub bis zu 3000 mm
• C₀: 4551…11538 N | C: 4327…8947 N
• v_max = 1.6 m/s | a_max = 10 m/s²
• Wiederholgenauigkeit <0.01 mm/1000 mm
• Positioniergenauigkeit 52 µm/1000 mm
